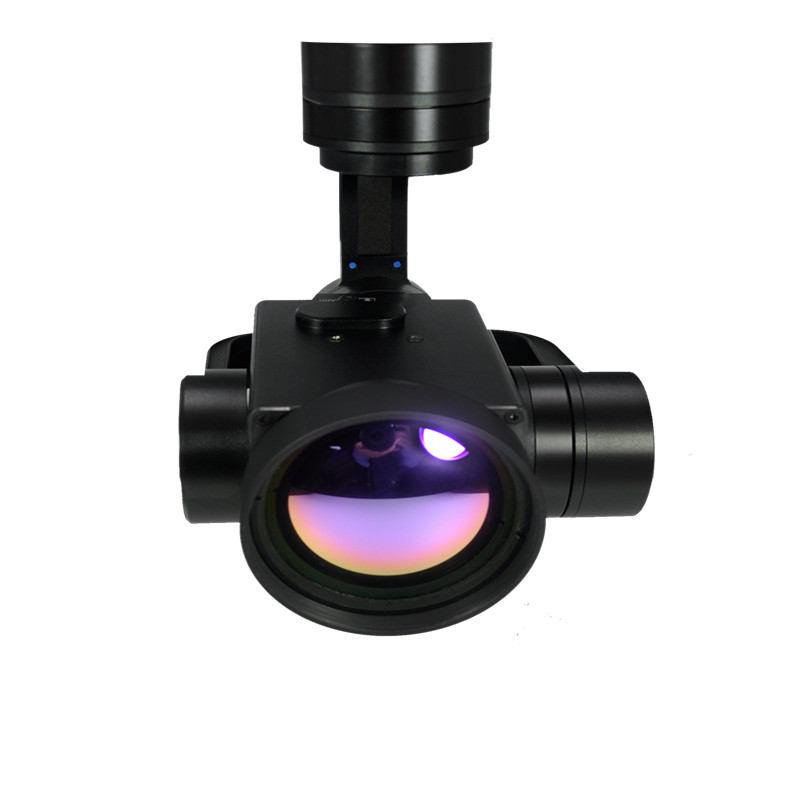

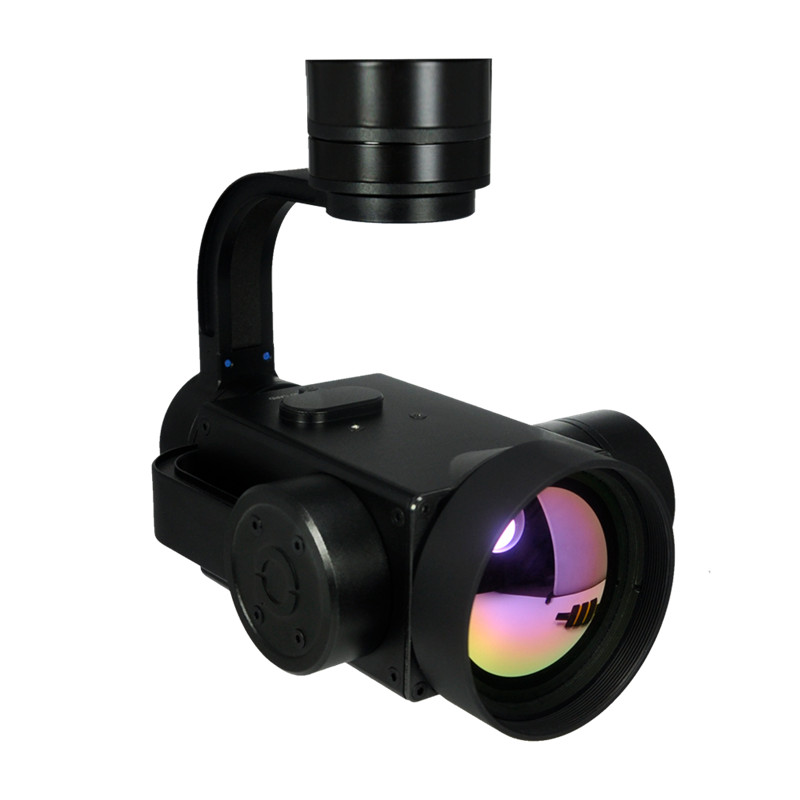

ZIR50T Professional 3-axis High-precise FOC Program with Powerful 50mm Thermal Imager Camera
Açıklama
Profesyonel 3 Eksenli Yüksek Hassasiyetli FOC Programı
ZIR50T'nin termal görüntüleme kamera lens boyutu 50mm'dir. Sadece bir kızılötesi kamerası vardır. Seçilebilecek 3 renk paleti bulunur: beyaz, demir kırmızısı, sahte renk. ZIR50T, yüksek stabilite, küçük boyut, hafiflik ve düşük güç tüketimi özelliklerine sahip, nokta hassasiyetinde profesyonel bir 3 eksenli gimbaldir. FOC motor kontrol teknolojisine dayalı 3 eksenli gimbal, her motorda nokta hassasiyetinde enkoder kullanır. Z-IR50, PWM kontrolünü, S.BUS kontrolünü ve seri komut kontrolünü destekler, yakın menzilli uzaktan kumanda veya uzak veri komut kontrolü için uygundur.
ZIR50T gimbalin hızı ayarlanabilir, büyük zoom aralığı için DÜŞÜK hız modu kullanılır, kontrol daha hassas olacaktır; küçük zoom aralığı için Hızlı hız modu kullanılır, bu da gimbal kontrolünü hassas ve hızlı hale getirir. Ayrıca tek tuşla merkeze işlevi, gimbalin otomatik ve hızlı bir şekilde başlangıç pozisyonuna dönmesini sağlar.

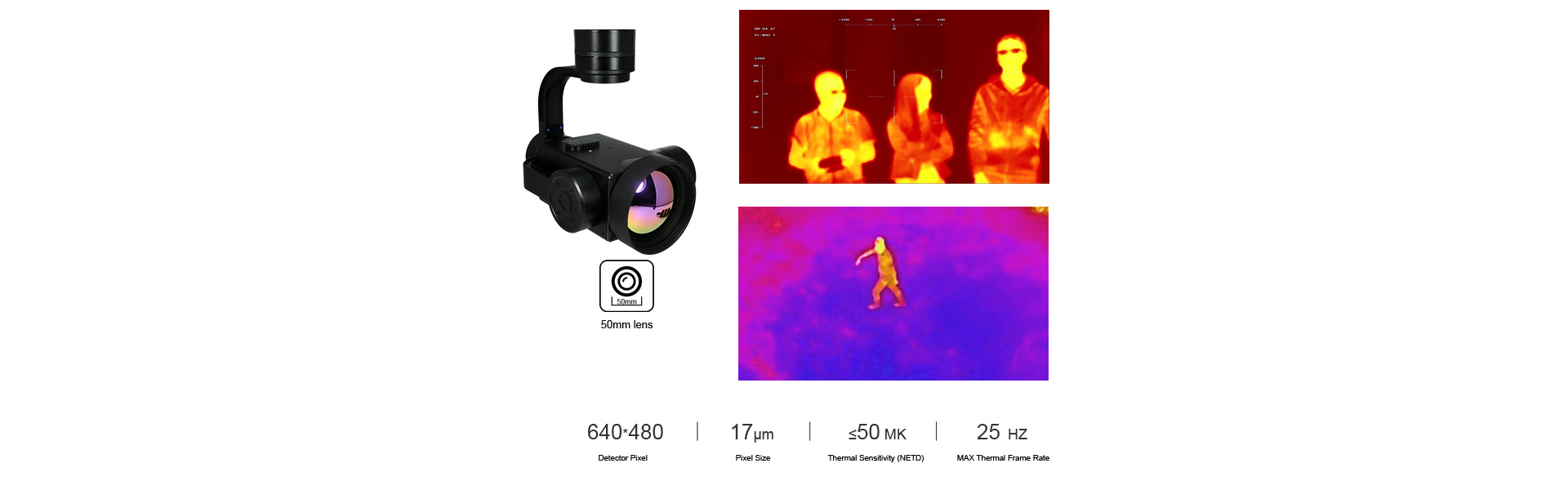

Güçlü 50mm Termal Görüntüleyici
Entegre Fransız ULIX yüksek hassasiyetli soğutmasız uzun dalga (8μm ~14μm) 50mm lensli termal görüntü sensörü ile ZIR50T, termal görüntüyü ve görünür görüntüleri aynı anda kaydedebilir ve iletebilir. Görünmeyeni görün. ULIX termal sensörleri, sıcaklıktaki ince farklılıkları görünür hale getirerek çıplak gözle görülemeyen detayları ortaya çıkarır. Dünya üzerindeki bu yeni bakış açısı, ekipman veya binaların ne zaman hasar gördüğünü, kayıp kişilerin yerini ve çok daha fazlasını ortaya çıkarabilir.

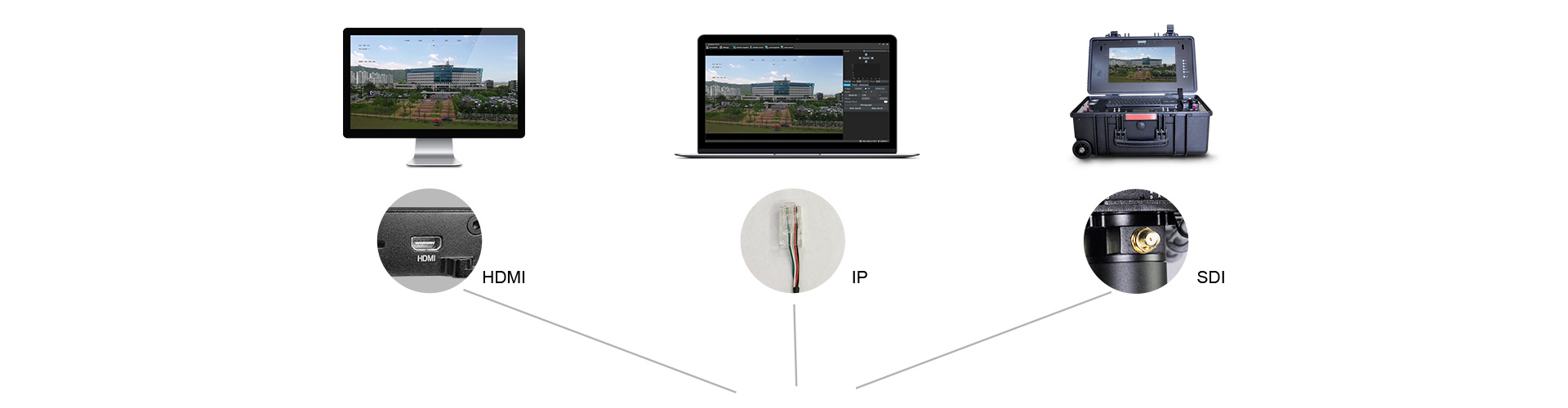

Çoklu Çıkış Yöntemleri Opsiyonel
ZIR50T hem HDMI çıkışını, Ethernet/IP çıkışını hem de SDI çıkışını destekler. HDMI ve çıkış 1080p'dir, Ethernet çıkışı varsayılan olarak 720p'dir ve kayıt 1080p'dir. IP çıkışı ve SDI çıkışı versiyonları 360 derece sonsuz pan dönüşünü destekleyecektir.

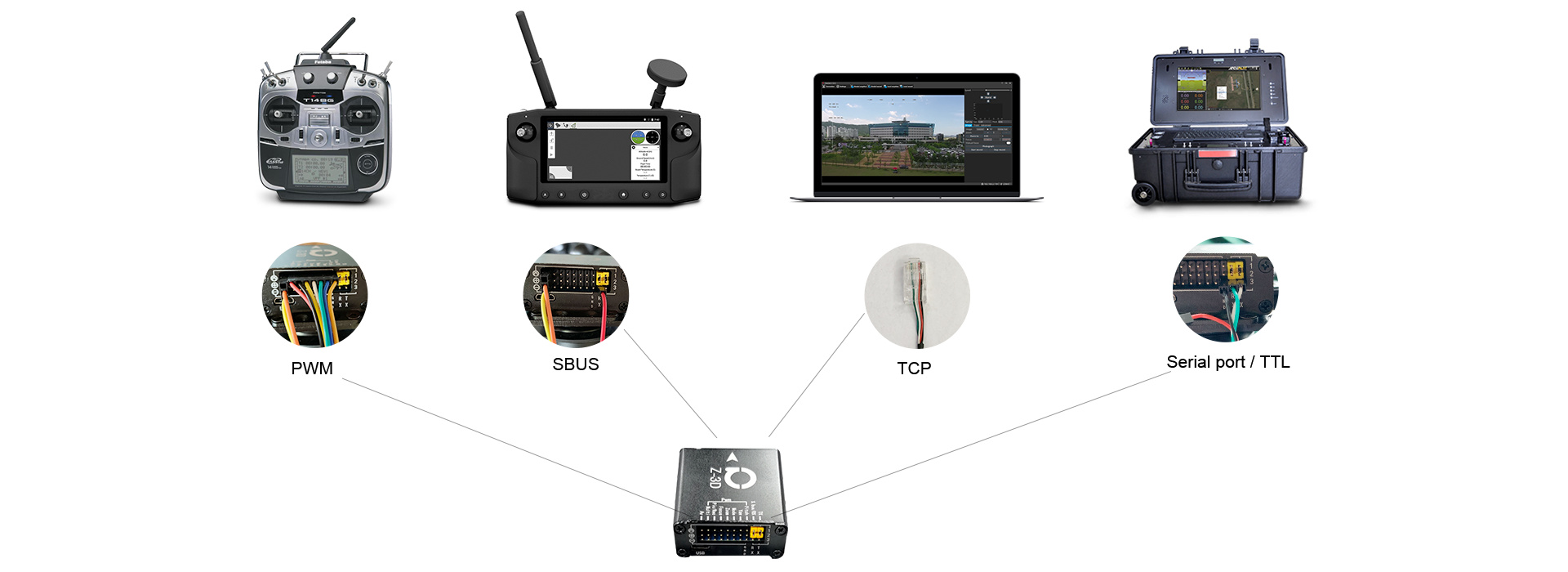

Çoklu Kontrol Yöntemleri
Varsayılan PWM ve Seri port TTL kontrolü, SBUS isteğe bağlıdır, IP çıkış versiyonu ayrıca ethernet kablosu üzerinden TCP kontrolünü destekler. Viewpro yazılımı Viewlink ile IP çıkışı, TTL kontrolü ve TCP kontrolünü gerçekleştirebilirsiniz.

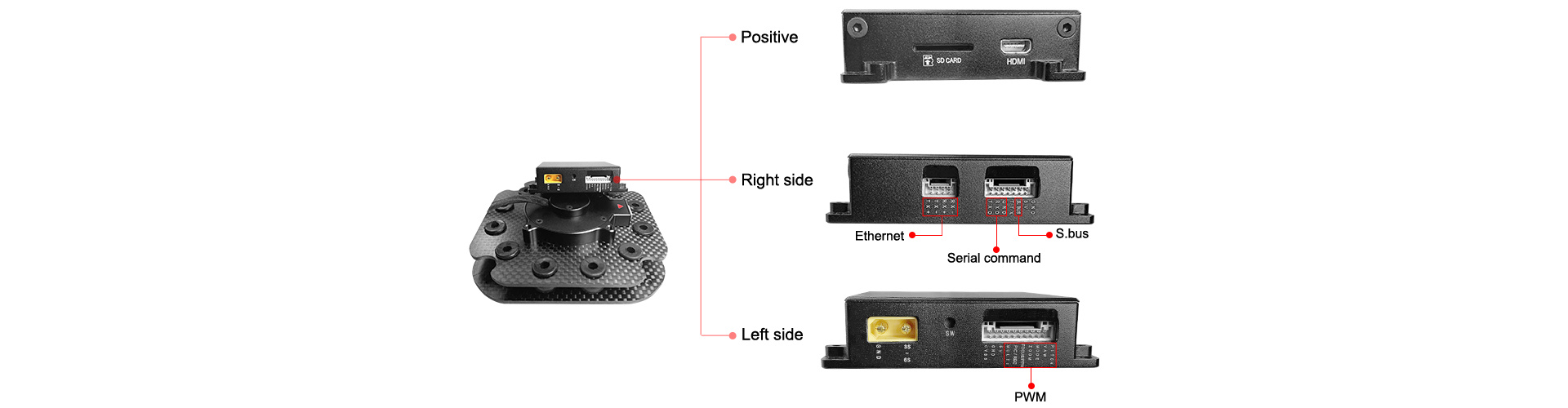

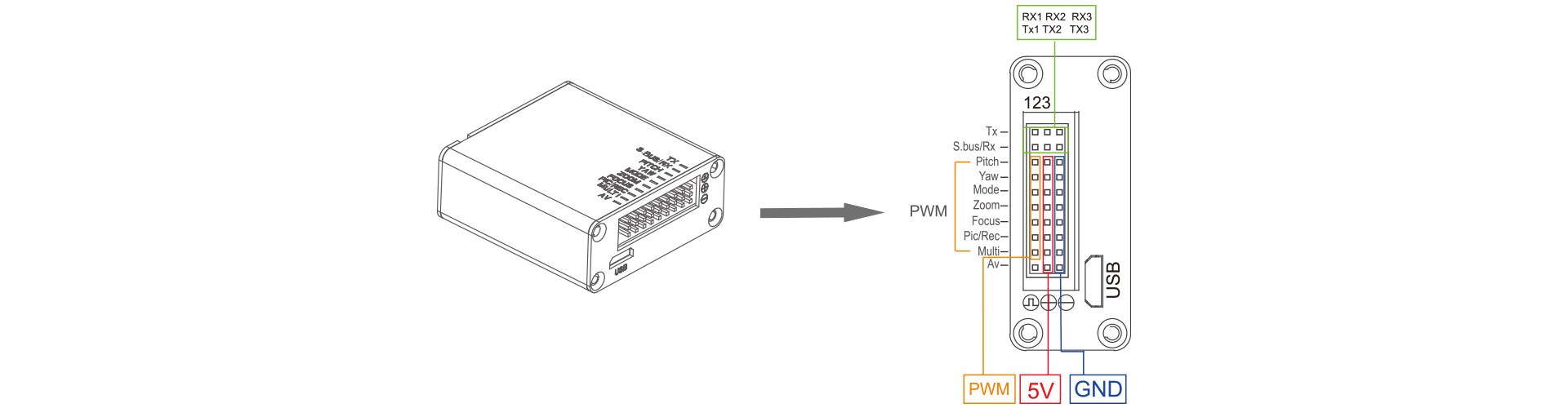

Kontrol kutusu sinyal arayüzleri:
Viewport ile Uyumlu

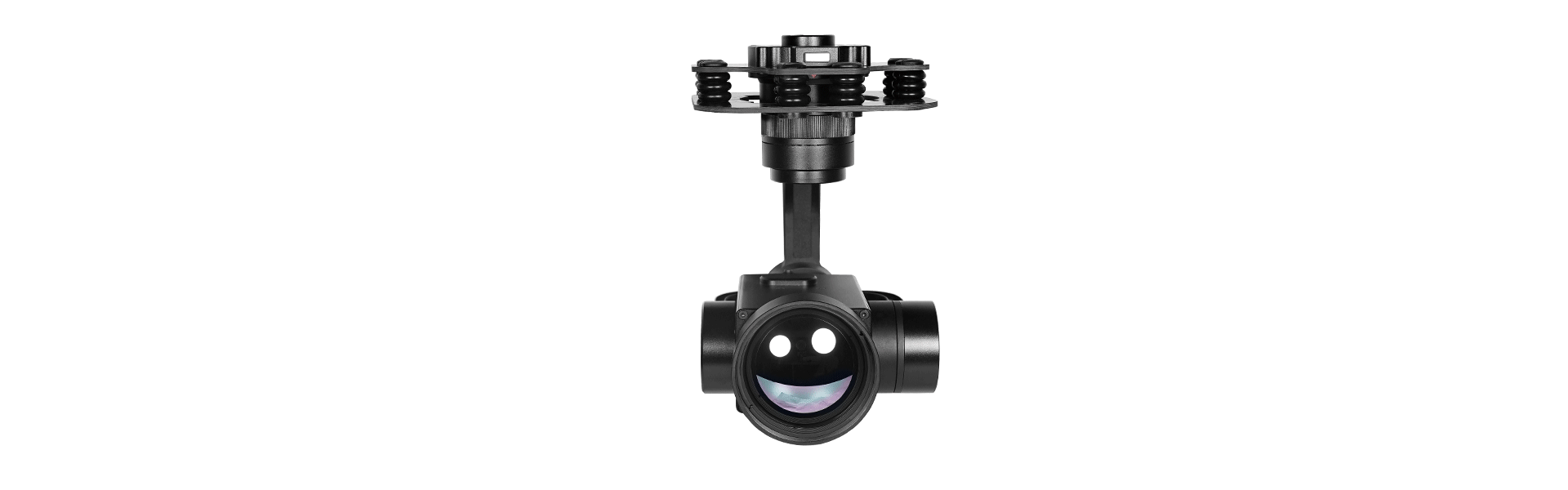

ZIR50T, Viewpro hızlı bırakma konektörü Viewport ile uyumludur. Viewport, kolay montaj, tak ve çalıştır olarak bilinen bir seçenektir.
Viewport hakkında daha fazla bilgi için lütfen aşağıdaki video talimatını kontrol edin:
Uygulama
Esas olarak kolluk kuvvetleri, itfaiye, enerji kulesi ve boru hattı denetimi, arama ve kurtarma vb. alanlarda tedarik edilir. Durumu hızla aktarmak, müdahale verimliliğini artırmak ve kayıpları azaltmak için acil bir durumda geniş bir izleme ve arama yelpazesi gereklidir.

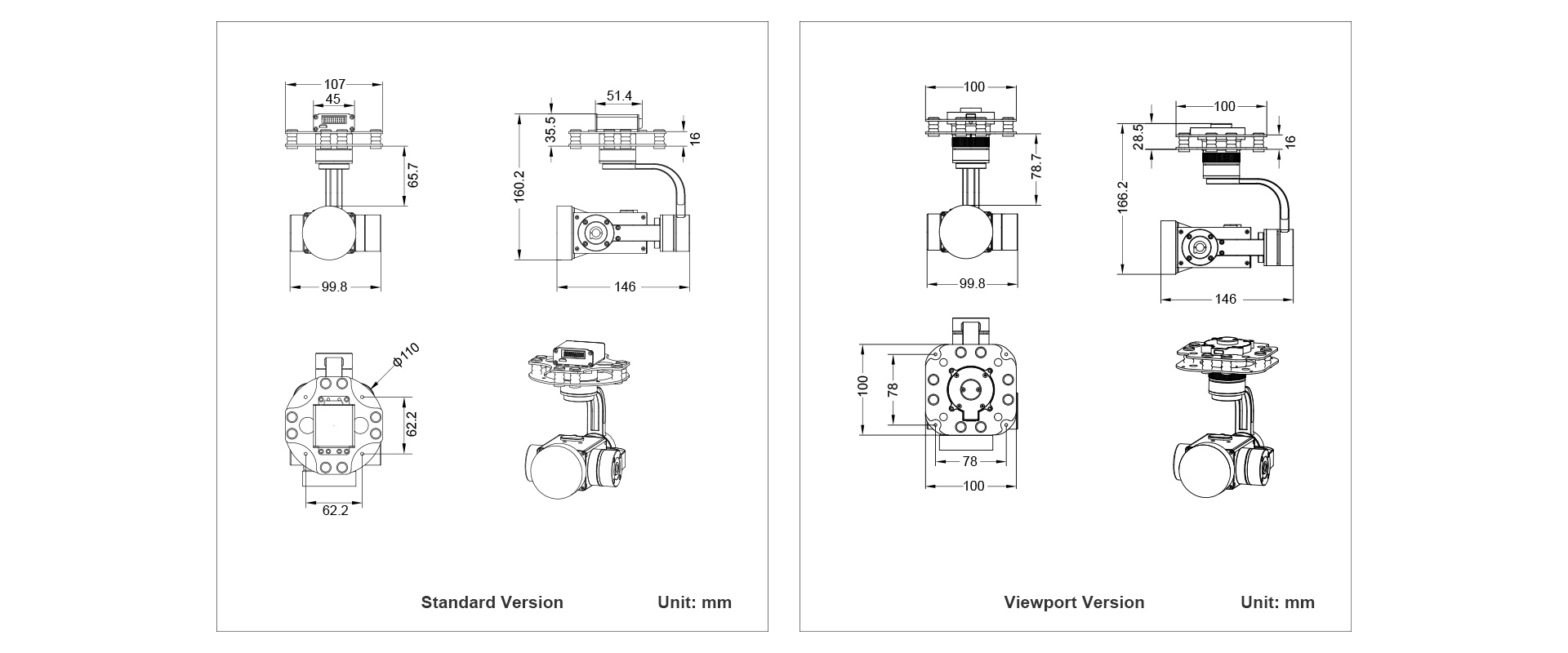

Boyut
Teknik Özellikler
| Çalışma gerilimi | 16V |
|---|---|
| Giriş gerilimi | 4S ~ 6S |
| Çıkış gerilimi | 5V (PWM ile bağlanır) |
| Dinamik akım | 370~1000mA @ 12V |
| Çalışma ortamı sıcaklığı | -20℃ ~ +60℃ |
| Çıkış | micro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 25fps/30fps) / Skyport (DJI versiyonu) |
| Yerel depolama | TF kart (128G'ye kadar, class 10, FAT32 veya ex FAT formatı) |
| TF kartta resim depolama formatı | JPG(1920*1080) |
| TF kartta video depolama formatı | MP4 (1080P 30fps) |
| Kart okuma (çevrimiçi) | SMB okuma / HTTP okuma |
| Kontrol yöntemi | PWM / TTL / S.BUS / TCP(IP çıkışı) / DJI Pilot (DJI versiyonu)/UDP(IP çıkış versiyonu) |
| Coğrafi etiketleme | Destekler, resim exif'inde zamanı ve GPS koordinatını gösterir |
| Mekanik Aralık | Pitch/Tilt: ±120°, Roll: ±70°, Yaw/Pan: ±300° / ±360°*N (IP / SDI / Skyport versiyonu) |
|---|---|
| Kontrol Edilebilir Aralık | Pitch/Tilt: -45°～115°, Yaw/Pan: ±290° / ±360°*N (IP / SDI / Skyport versiyonu) |
| Titreşim açısı | Pitch/Roll: ±0.02°, Yaw：±0.02° |
| Tek tuşla merkeze | √ |
| Odak Uzunluğu | 50mm |
|---|---|
| Yatay Görüş Alanı (FOV) | 12.4 |
| Dikey Görüş Alanı (FOV) | 9.3 |
| Çapraz Görüş Alanı (FOV) | 15.5 |
| Algılama Mesafesi (İnsan: 1.8x0.5m) | 1471 metre |
| Tanıma Mesafesi (İnsan: 1.8x0.5m) | 368 metre |
| Doğrulama Mesafesi (İnsan: 1.8x0.5m) | 184 metre |
| Algılama Mesafesi (Araç: 4.2x1.8m) | 4510 metre |
| Tanıma Mesafesi (Araç: 4.2x1.8m) | 1127 metre |
| Doğrulama Mesafesi (Araç: 4.2x1.8m) | 564 metre |
| Çalışma modu | Soğutmasız uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör pikseli | 640*480 |
| Piksel aralığı | 17μm |
| Odaklama yöntemi | Atermal prime lens |
| Emisivite düzeltmesi | 0.01~1 |
| NETD | ≤50mK (@25℃) |
| MRTD | ≤650mK (@karakteristik frekans) |
| Görüntü geliştirme | Görüntü parlaklığını ve kontrast oranını otomatik ayarla |
| Renk paleti | Beyaz, demir kırmızısı, sahte renk |
| Otomatik Düzgünsüzlük düzeltmesi | Evet (deklanşörsüz) |
| Dijital yakınlaştırma | 1x ~ 4x |
| Senkronize doğru zaman | Evet |
| Termometri tipi | Sıcaklık çubuğu (sahte renkli ekran) maks sıcaklık, min sıcaklık, FOV merkez sıcaklığı (Opsiyonel) |
| Sıcaklık uyarısı | 0℃~120℃ (Sadece termometri versiyonu için) |
| Sapma pikseli güncelleme hızı | 50Hz |
|---|---|
| Sapma pikseli çıkış gecikmesi | 5ms |
| Minimum nesne boyutu | 32*32 piksel |
| Maksimum nesne boyutu | 128*128 piksel |
| Takip hızı | ±48 piksel/kare |
| Nesne hafıza süresi | 100 kare (4s) |
| Net Ağırlık | 819g (Viewport versiyonu) |
|---|---|
| Ürün ölçüleri | 146*99.8*160.2mm(kontrol kutusu dahil)/146*99.8*166.2mm(Viewport versiyonu) |
| Aksesuarlar | 1 adet gimbal kamera cihazı, vidalar, bakır silindirler, sönümleme topları, sönümleme kartları, 1 adet USB'den TTL'ye kablo / Köpük yastıklı yüksek kaliteli plastik kutu |
| Brüt Ağırlık | 2411g |
| Paket ölçüleri | 300*250*200mm |
