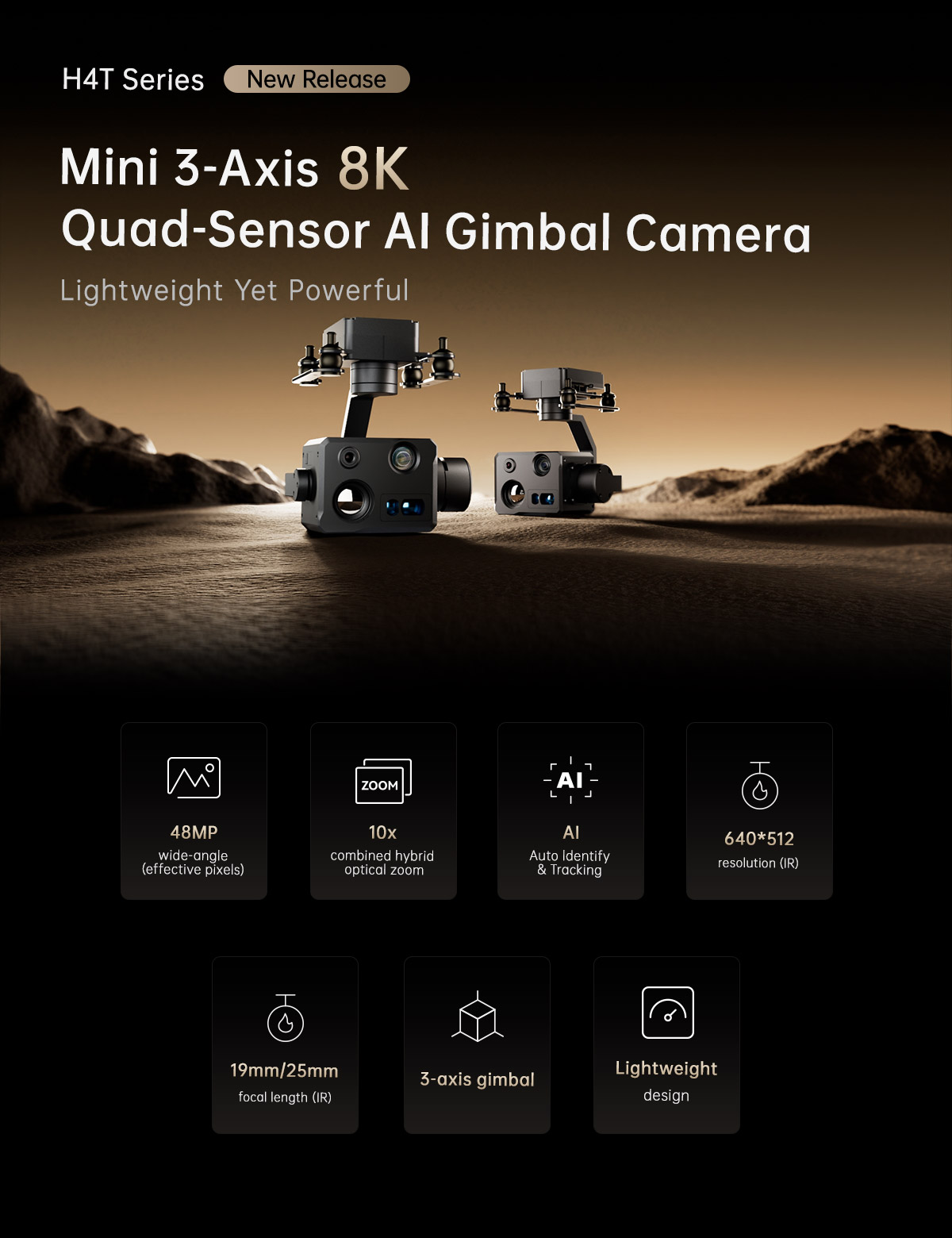

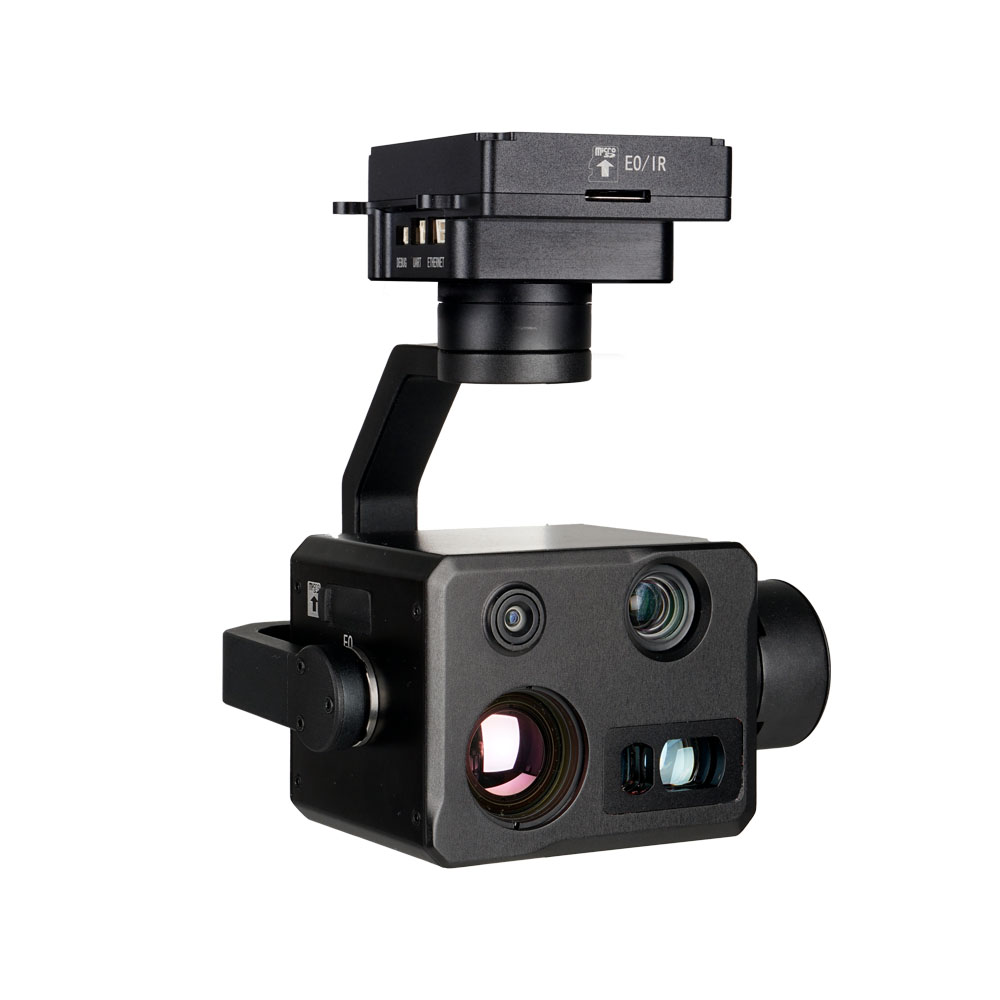

H4T Series Mini 3-Axis 8K Quad-Sensor AI Gimbal Camera

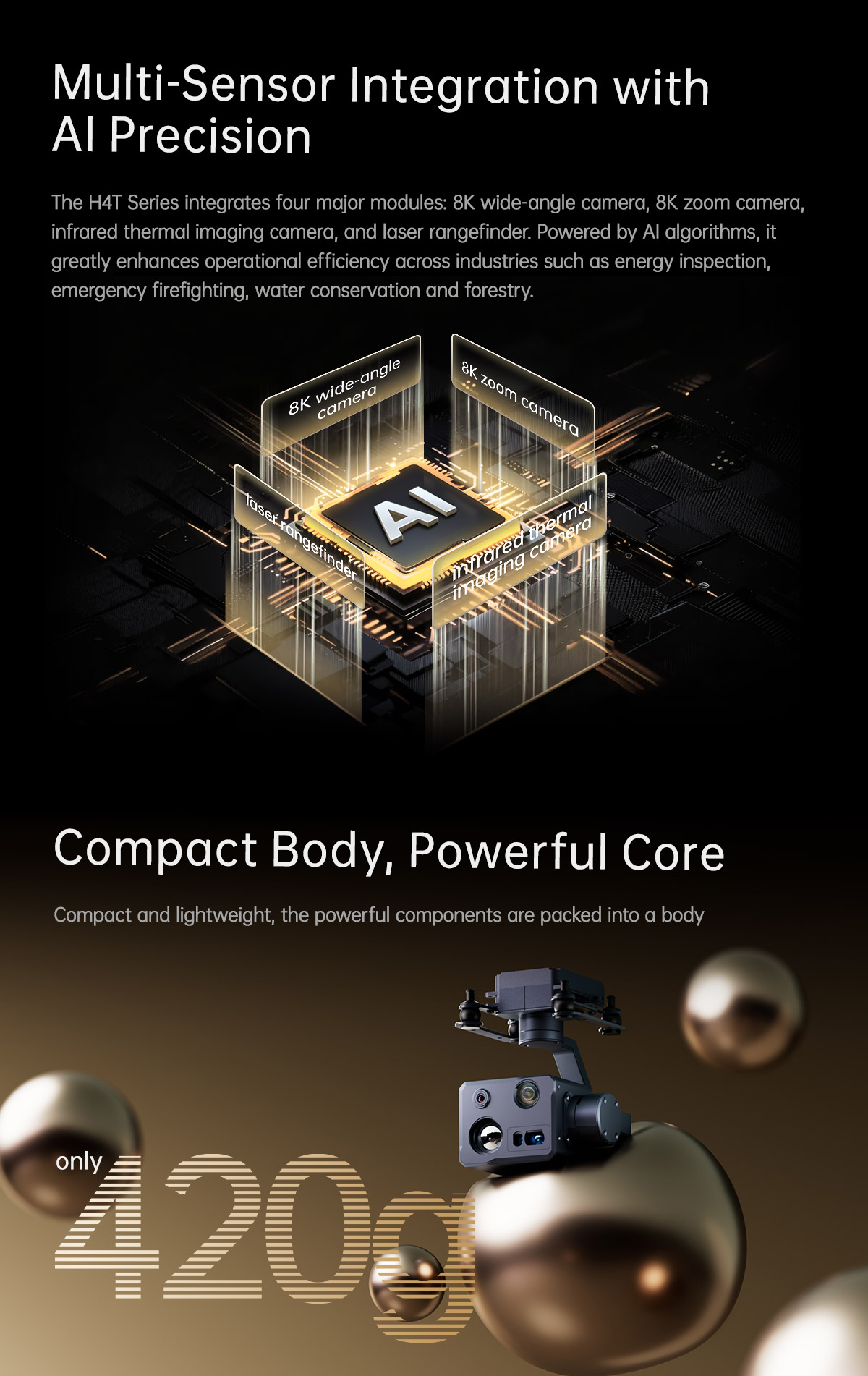

H4T Serisi, dört ana modülü entegre eder: 8K geniş açılı kamera, 8K zoom kamera, kızılötesi termal görüntüleme kamerası ve lazer telemetre. Yapay zeka algoritmalarıyla güçlendirilmiş olup enerji denetimi, acil durum itfaiyesi, su koruma ve ormancılık gibi sektörlerde operasyonel verimliliği büyük ölçüde artırır.
Açıklama
Teknik Özellikler
| Net Ağırlık | 420g |
|---|---|
| Ürün ölçüleri | 102.5*97.5*124.9mm |
| Giriş Voltajı | 14.8V~25.2V |
| Dinamik akım | 1250~1650mA @ 16V |
| Güç tüketimi | Ortalama 20W, Maks 26.4W |
| Çalışma ortamı sıcaklığı | -20℃~+50℃ |
| IP sınıfı | IP4X |
| EO kamera zoom kapasitesi | 10x optik zoom, hibrit zoom 160x |
| Çıkış | IP (RTSP/UDP 720p/1080p@25fps H264/H265) |
| Depolama |
TF kart 1 (üst yuva)(256G'ye kadar, sınıf 10, FAT32 formatı) TF kart 2 (kamera yuvası) (512G dahilinde depolama kapasitesi, okuma ve yazma hızı A2 V30) |
| TF Karttaki Resim |
TF kart 1 (üst yuva): EO 1920*1080, IR 640*512 TF kart 2 (kamera yuvası): geniş açılı kamera 4000*3000, zoom kamera 4000*3000 |
| TF Karttaki Video |
TF kart 1 (üst yuva): 1920×1080 @ 25 fps TF kart 2 (kamera yuvası): Geniş açılı kamera 4K@30fps, Zoom kamera 4K@30fps |
| Kontrol yöntemi | S.BUS veya TTL (herhangi biri, varsayılan TTL'dir) / TCP / UDP |

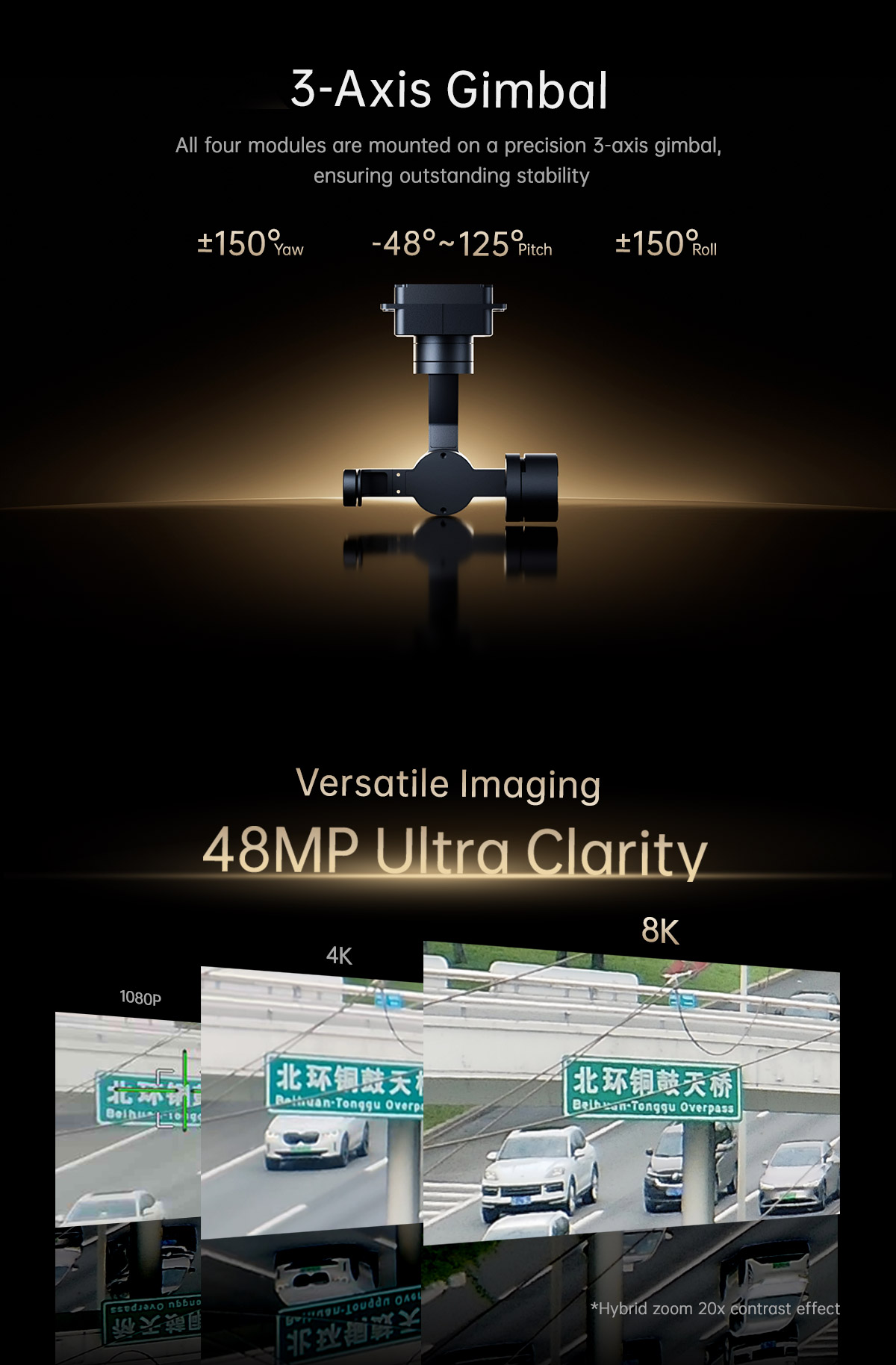

| Mekanik Menzil | Pitch/Tilt: -65°(Yukarı)～135°(Aşağı), Roll açısı:±50°, Yaw/Pan: ±150° |
|---|---|
| Kontrol Edilebilir Menzil | Pitch/Tilt: -45°～125°, Yaw/Pan: ±140° |
| Titreşim açısı | Pitch/Roll/Yaw: ±0.02° |
| Tek tuşla merkeze | √ |

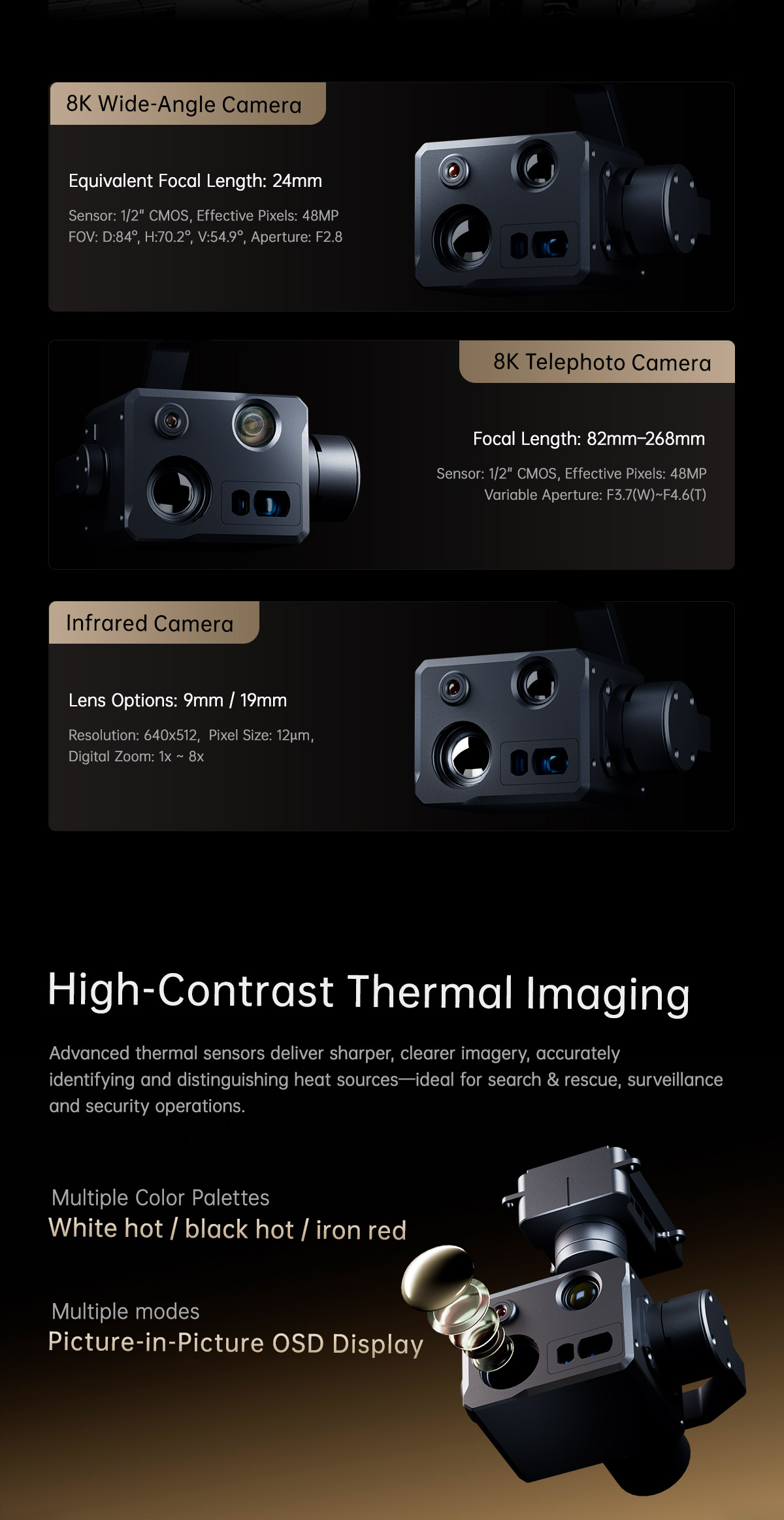

| Görüntü Sensörü | 1/2″ CMOS (Y:6.4mm, D:4.8mm, Ç:8.0mm) |
|---|---|
| Piksel boyutu | 0.80 µm (Y) ×0.80 µm (D) |
| Çözünürlük | 48MP(8000*6000) |
| EFL | 4.49mm |
| Eşdeğer odak uzaklığı | 24.29mm |
| Diyafram | F2.8 |
| Görüş Alanı | Ç:84° Y:70.2° D:54.9° |
| Optik bozulma | 2.50% |
| Görüntü Sensörü | 1/2 inç CMOS (Y:6.4mm, D:4.8mm, Ç:8.0mm) |
|---|---|
| Piksel boyutu | 0.80 µm (Y) ×0.80 µm (D) |
| Çözünürlük | 48MP(8000*6000) |
| EFL | 15.3~49.7mm±5% |
| Eşdeğer odak uzaklığı | 82.77-268.88mm, Diyafram F3.7(G)~F4.6(T) |
| Görüş Alanı | Ç: 28.3°(G)~8.9°(T) Y: 23.2°(G)~7.2°(T) D: 17.6°(G)~5.4°(T) |
| Optik bozulma | 1.6%(Geniş)~1.4% (Tele)，@∅8mm |
| Odak Uzunluğu | 25mm |
|---|---|
| Diyafram | F1.2 |
| Yatay Görüş Alanı | 17.5° |
| Dikey Görüş Alanı | 14° |
| Algılama Mesafesi (İnsan: 1.8×0.5m) | 1042 metre |
| Tanıma Mesafesi (İnsan: 1.8×0.5m) | 260 metre |
| Kimliklendirme Mesafesi (İnsan: 1.8×0.5m) | 130 metre |
| Algılama Mesafesi (Araç: 4.2×1.8m) | 3194 metre |
| Tanıma Mesafesi (Araç: 4.2×1.8m) | 799 metre |
| Kimliklendirme Mesafesi (Araç: 4.2×1.8m) | 399 metre |
| Çalışma modu | Soğutmasız VOx uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör pikseli | 640*512 |
| Piksel boyutu | 12μm |
| Odaklama yöntemi | Atermal prime lens |
| NETD | ≤50mK@F1.0 @25℃ |
| Renk paleti | Beyaz sıcak, siyah sıcak, Demir kırmızısı |
| Dijital zoom | 1x~8x |
| Radyometrik fonksiyon(Opsiyonel) | Opsiyonel aralık -20℃~+150℃, +100℃~+650℃ |
| Sıcaklık ölçüm doğruluğu ±3℃ veya ±3% (büyük olan değeri al) |
| Sapma pikseli güncelleme hızı | 30Hz |
|---|---|
| Sapma pikseli çıkış gecikmesi | <30ms |
| Minimum nesne kontrastı | 5% |
| Minimum sinyal-gürültü oranı | 4 |
| Minimum nesne boyutu | 16*16 piksel |
| Maksimum nesne boyutu | 256*256 piksel |
| Takip hızı (Araç) | ±48 piksel/kare |
| Nesne hafıza süresi | 100 kare |
| Hedef türü | Araç ve insan |
|---|---|
| Eşzamanlı algılama miktarı | ≥ 10 hedef |
| Min kontrast oranı | 5% |
| Min hedef boyutu | 5×5 piksel |
| Araç algılama oranı | ≥85% |
| Yanlış alarm oranı | ≤10% |

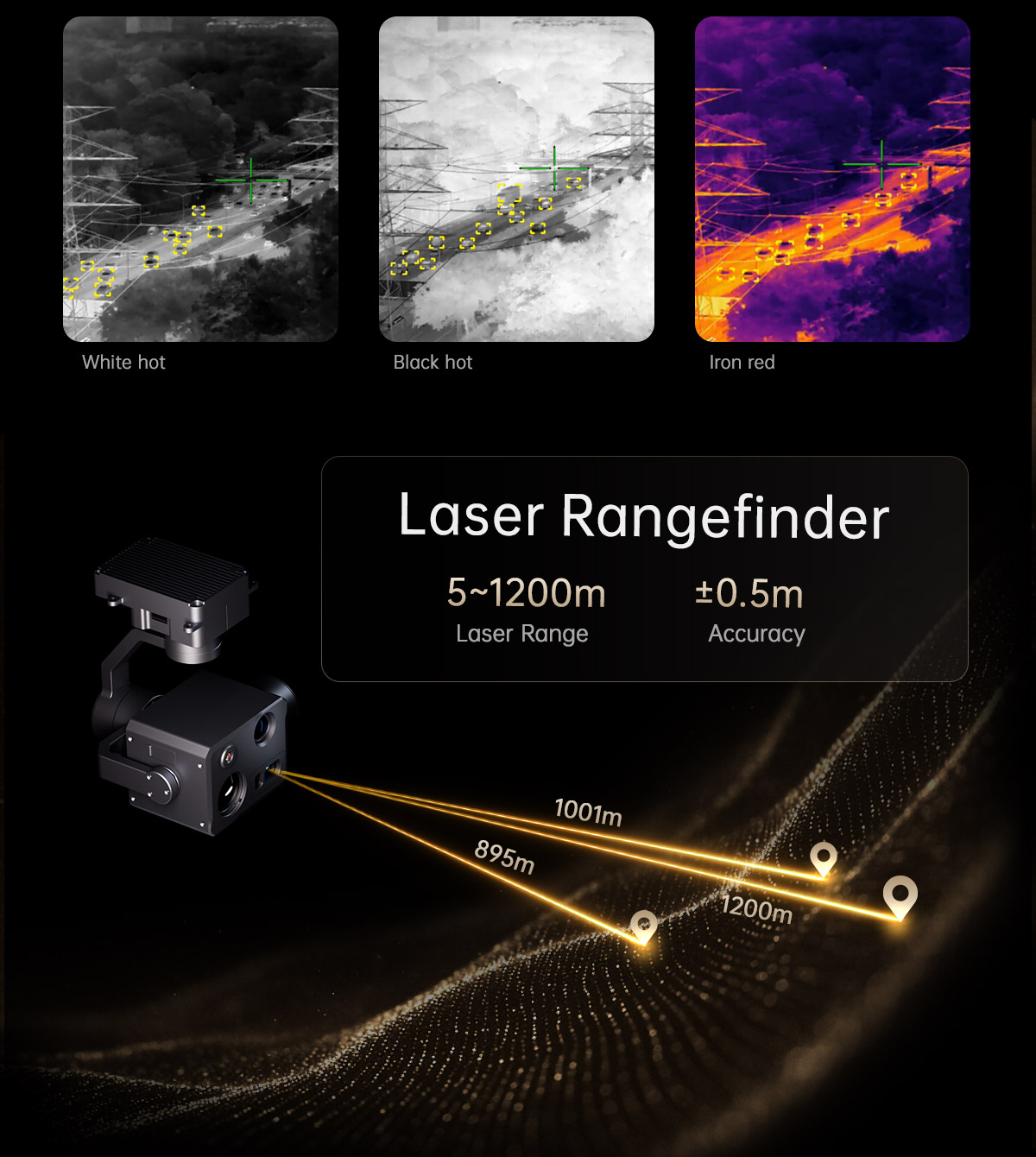

| Menzil | 5~1200m |
|---|---|
| Doğruluk | ±1m |
| Frekans | 1~20Hz(5 40m);1~4Hz(40~1200m) |
| Işık Hüzmesi | 905±5nm darbeli lazer |
| Iraksama Açısı | ~6 mrad |
| Konum Çözümleme | Hedefin enlem ve boylamı |
| Telemetre | Ekranın merkezindeki nesne ile lazer telemetre arasındaki mesafeyi ölçün |
| Göz güvenlik seviyesi | Sınıf 3R(IEC 60825-1) |
| Çalışma gücü | ≤1.5W |
| OSD | Gimbal'ın yaw ve pitch açısını, büyütmeyi, menzil değerini, TF kart durumunu, hava aracı GPS ve irtifasını, hedef menzil noktası GPS ve irtifasını, tarih ve saati görüntüle |
|---|---|
| Coğrafi etiketleme (POS) | Resim exif'inde zamanı ve GPS koordinatını görüntüle |
| Kartı çevrimiçi okuma | HTTP resim veya video okuma |
| KLV (UDP) | Kart kaydı veya Viewlink video oynatma |
| ArduPilot / PX4 |
Destekler (Mavlink protokolü) Opsiyonel: Ardupilot Beni Takip Et özelliğini destekler |
| Video birleştirme | EO+IR /IR+EO /EO /IR |
| Çift kanallı video akış çıkışı (opsiyonel) | Destekler (bir EO çıkışı, bir IR çıkışı, etkinleştirildikten sonra video kaydı desteklenmez) |
Ürün Detayları
