Drone 3D Haritalama ve Ölçüm için 24MP Kameralı GS-100C İHA Lazer Lidar Tarama Sistemi

GS-100C LiDAR tarama sistemi, Livox yeni nesil lazer tarayıcı, GNSS uydu hassas konum sistemi, INS (ataletsel navigasyon sistemi) ve Sony A6000 24mp kamera ile entegre olan kompakt bir LIDAR nokta bulutu veri toplama sistemidir. Bu sistem, yüksek hassasiyetli nokta bulutu verilerinin ve görüntü bilgilerinin gerçek zamanlı, dinamik ve büyük ölçekli toplanmasını sağlar.

Açıklama

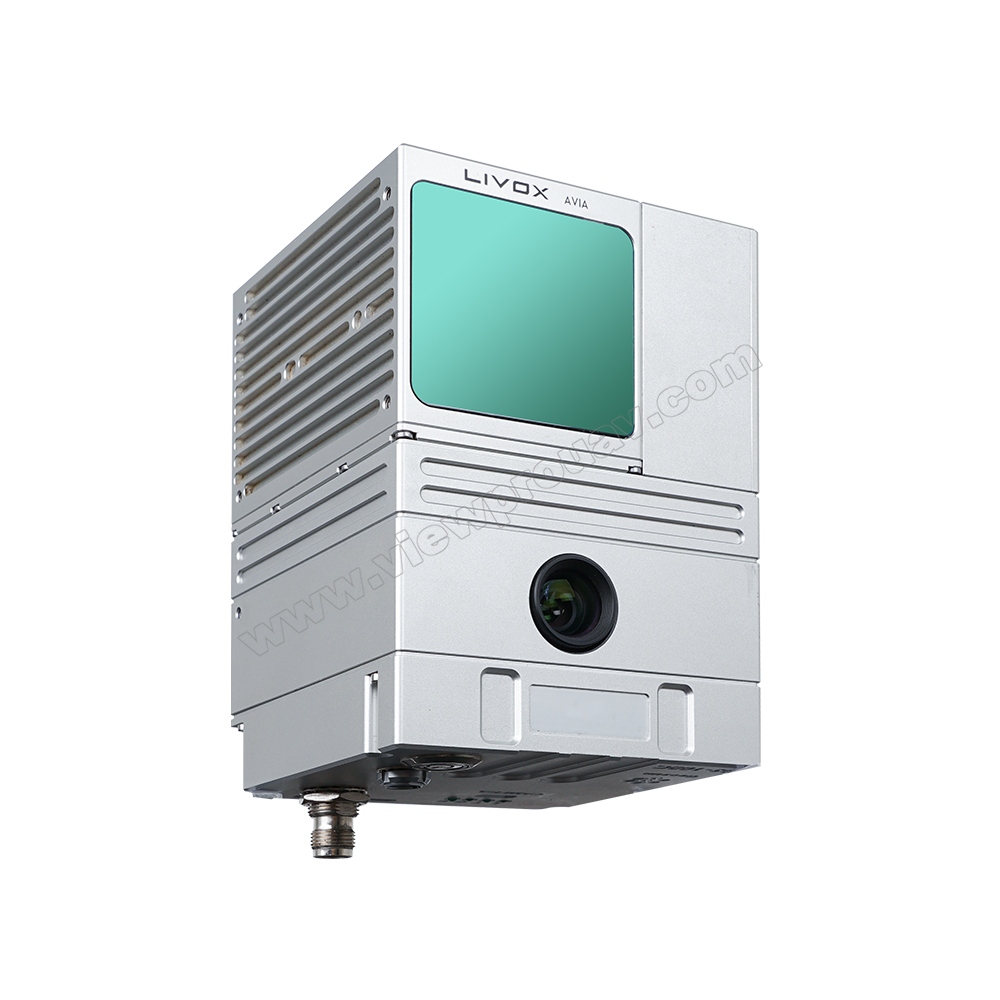

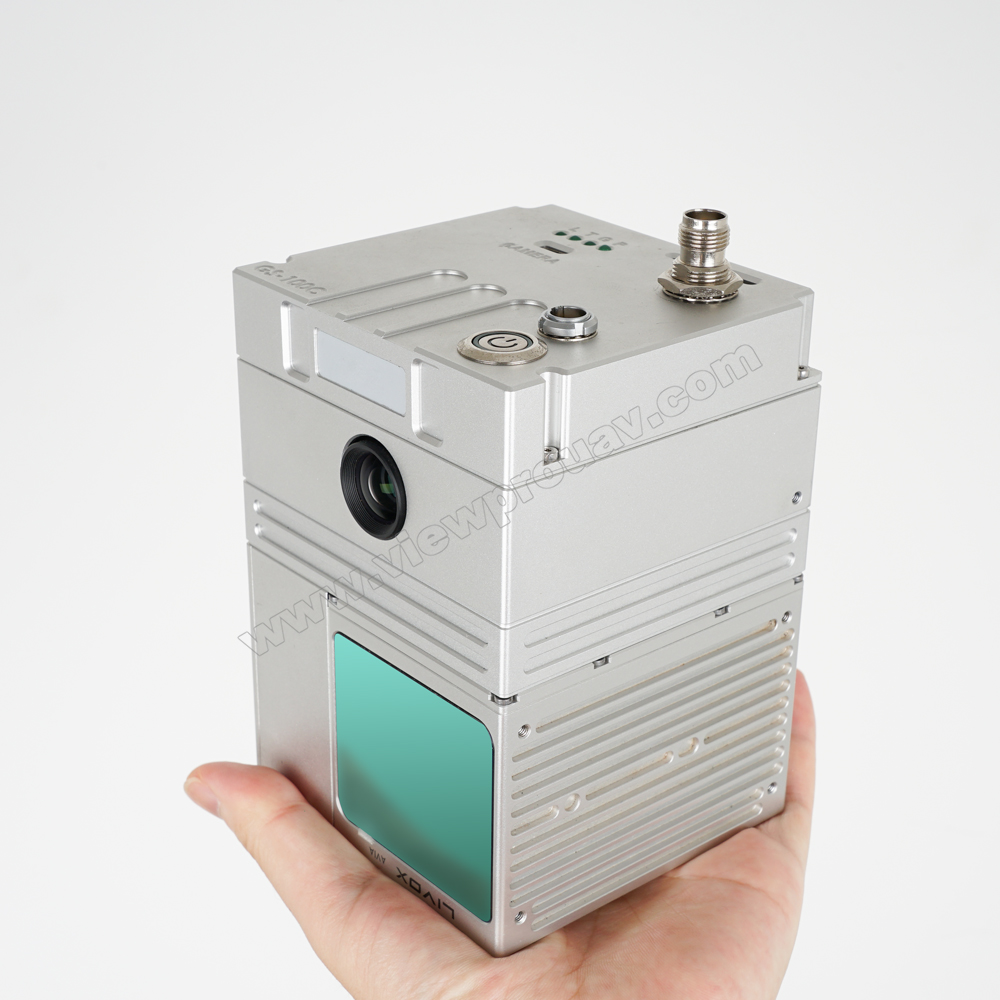

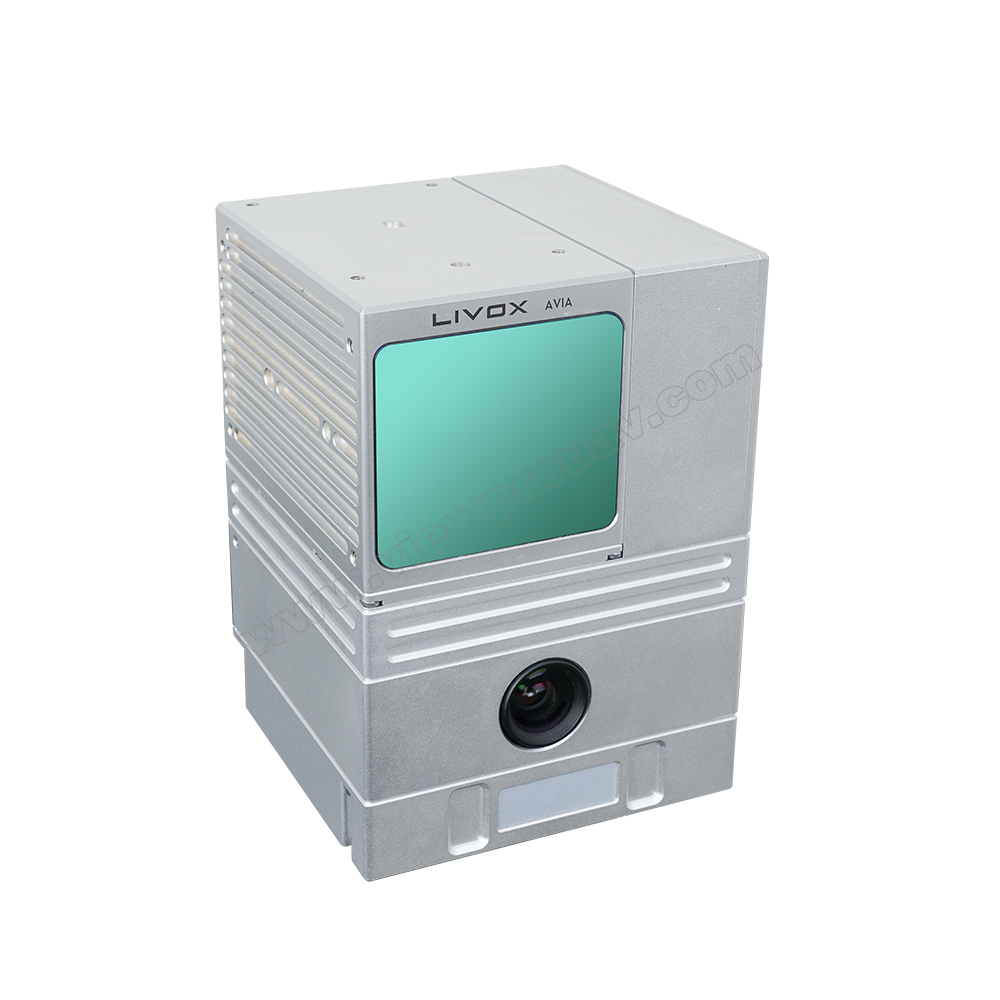

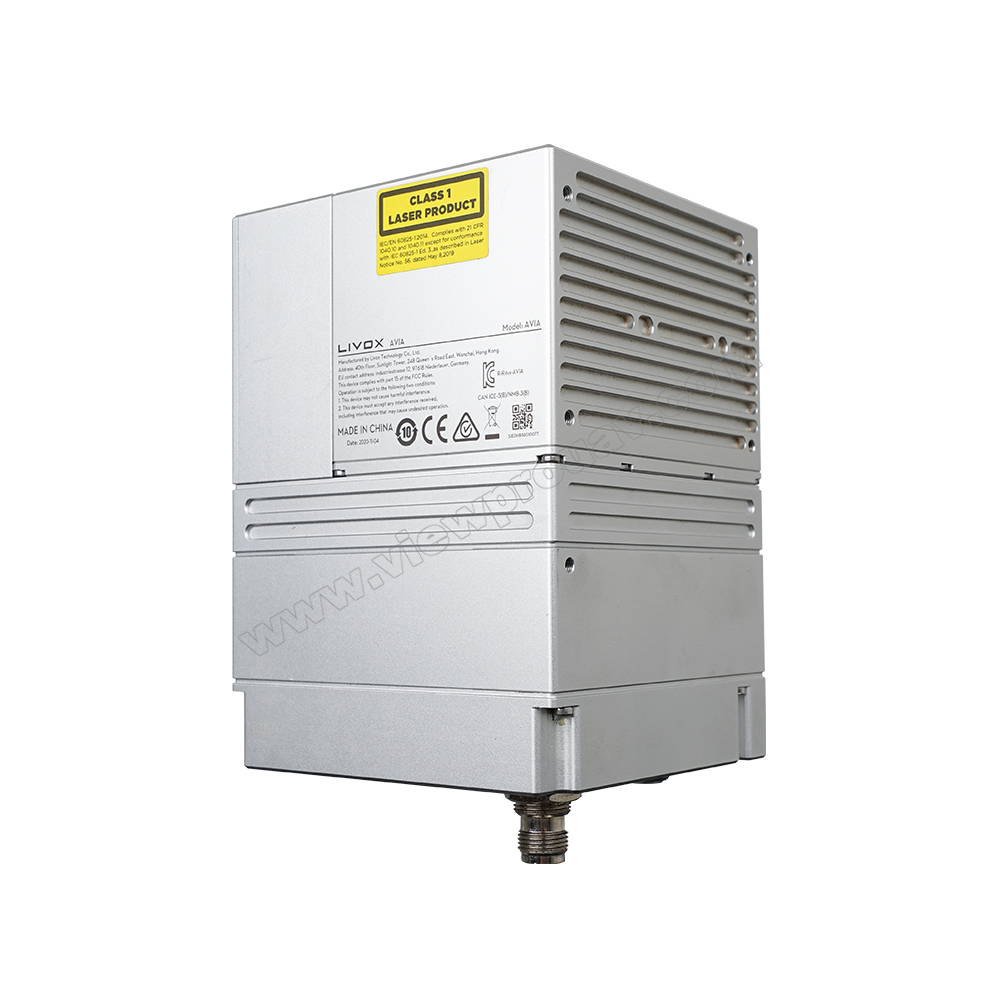

GS-100C İHA LiDAR Sistemi

Yüksek Hassasiyetli GNSS, IMU INS ve 24MP Ölçüm Kamerası

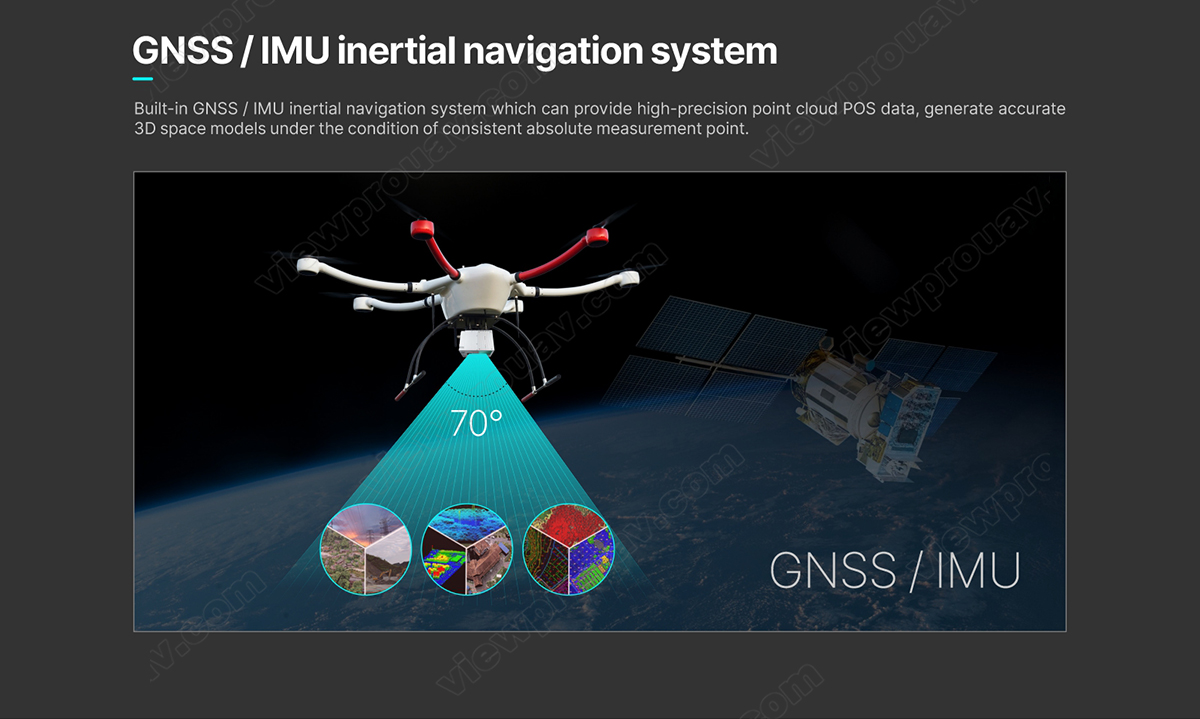

**Yüksek hassasiyetli GNSS konumu** ve **IMU INS** özelliği, GS-100C'nin çevreyi aktif ve gerçek zamanlı olarak algılamasını, nesnelerin dinamik uzaysal konum ilişkisini sağlamasını ve ayrıca tutarlı mutlak ölçüm noktası koşulu altında doğru **3D uzay modelleri** oluşturmasını sağlar.

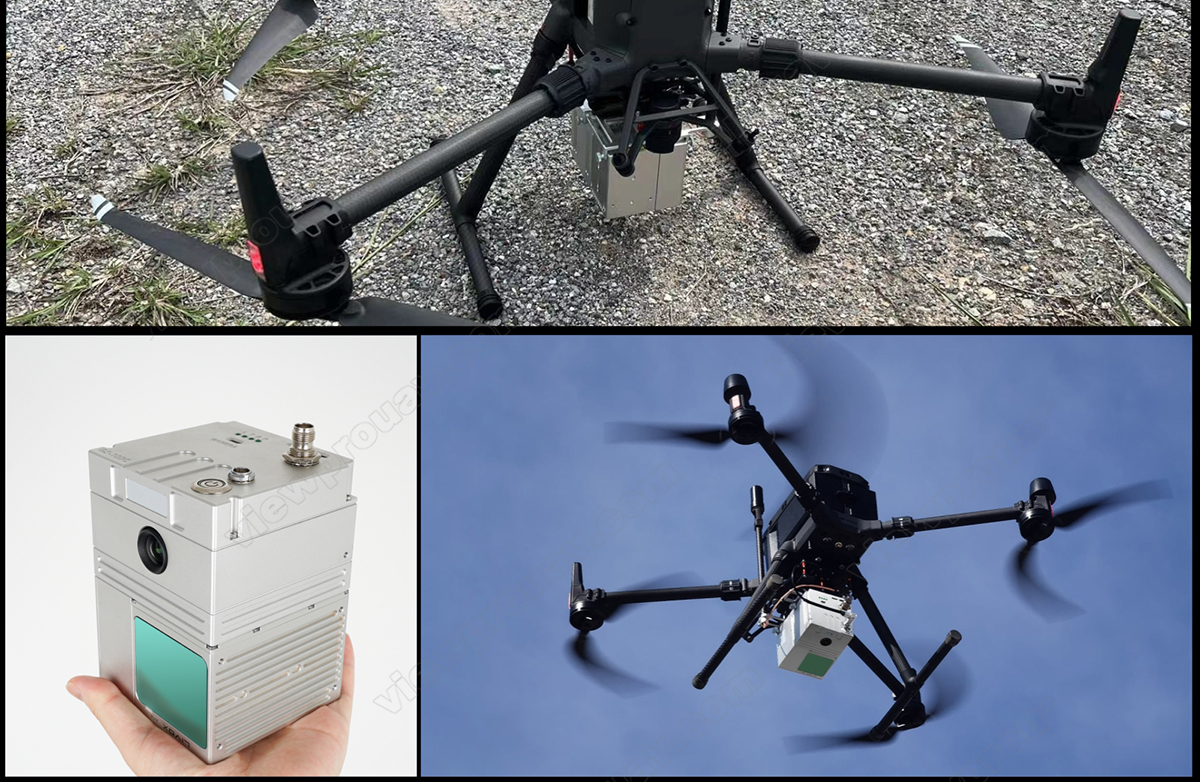

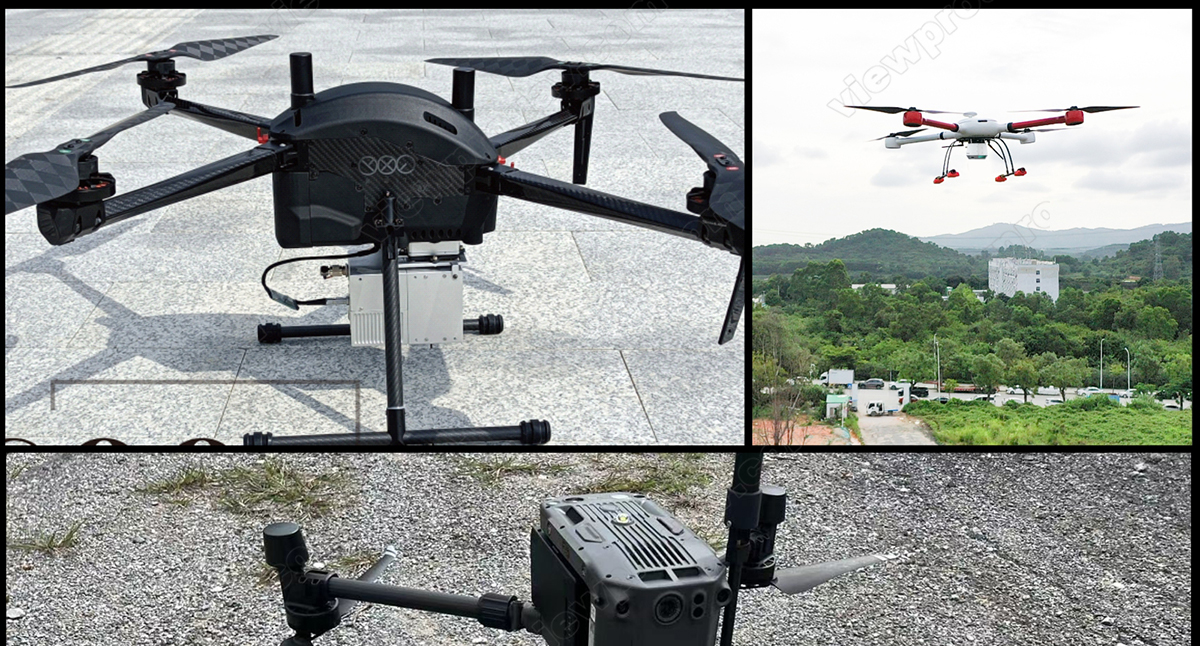

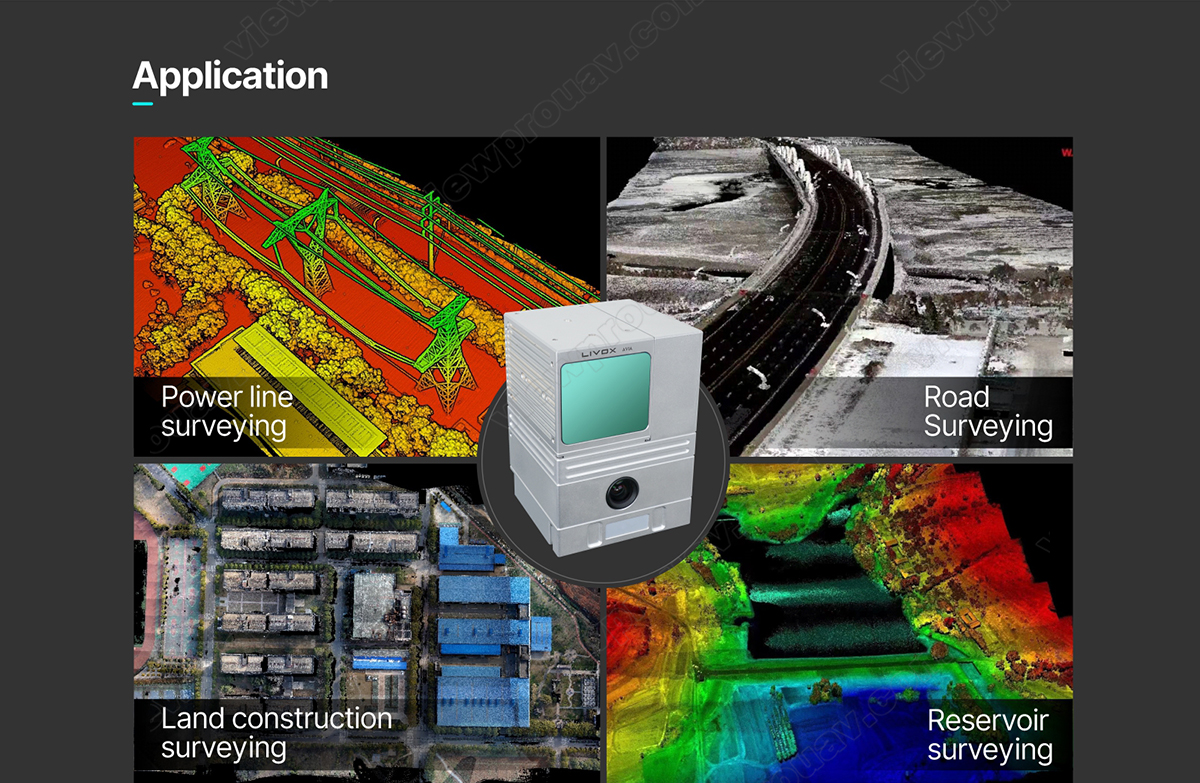

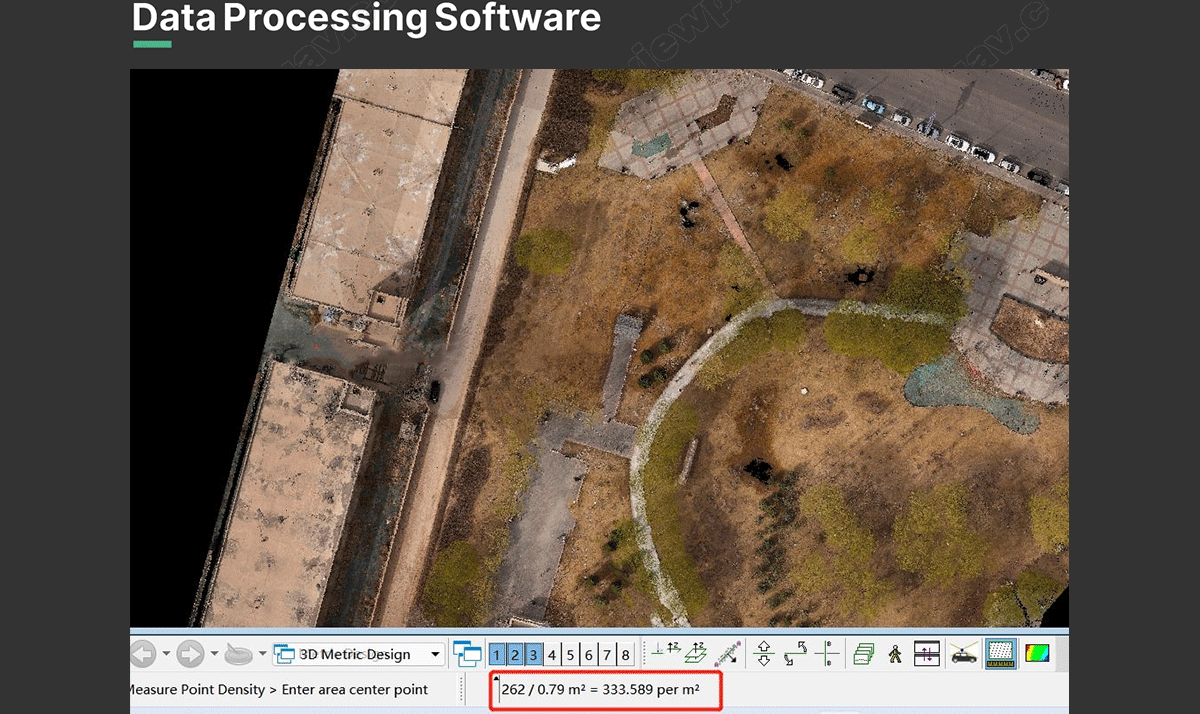

Hafif (sadece **1.05kg**) ve hızlı veri işleme hızı özellikleriyle, görev alanındaki nesnenin 3D konumunu ve özellik bilgilerini hızlı bir şekilde elde etmek için çeşitli multikopterlerle entegre edilebilir. Veri işleme yazılımı aracılığıyla, **DEM, DOM (Sony A6000 24MP ölçüm kamerası), DSM, DRG, DLG** gibi dijital görüntüler üretecektir. Bu sistem, **Dijital şehir inşası**, **nehir ve toprak araştırmaları**, **Arazi etüdü**, **Ormancılık ve Tarım analizi** gibi alanlarda yaygın olarak kullanılabilir.


Ürün Görselleri ve Diyagramları

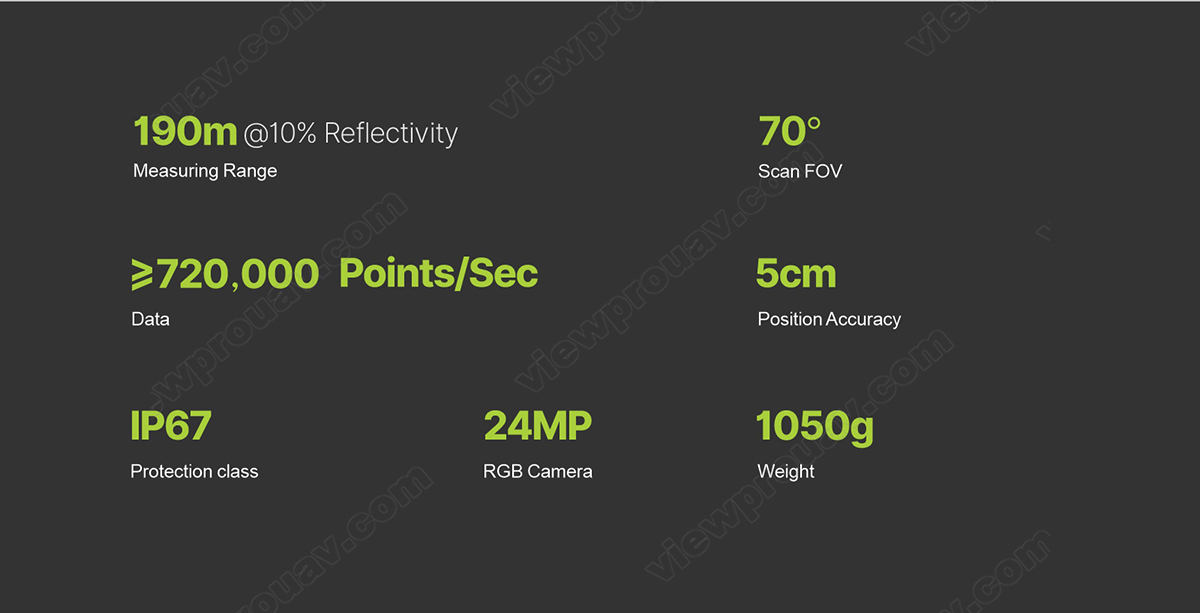

Teknik Özellikler

Model: GS-100C Öğe Parametre

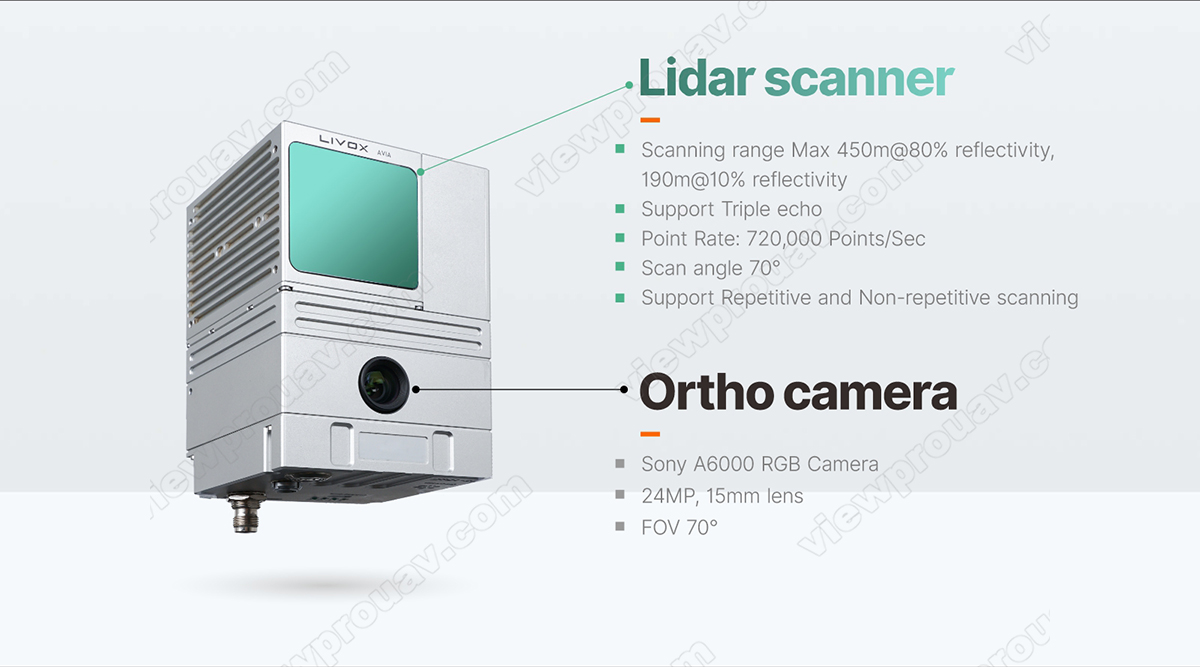

Lazer Tarayıcı Ölçüm Aralığı 190m@%10 yansıtıcılık
Lazer Sınıfı 905nm Sınıf1 (IEC 60825-1:2014)
Lazer Hat Sayısı 64-hüzme eşdeğeri
Görüş Alanı (FOV) 70° dairesel görünüm
Menzil Doğruluğu (1σ @ 20m) 2 cm
Veri Üçlü yankı, **720.000 Nokta/San**
Kamera Görüş Alanı (FOV) 70°
Çözünürlük **24MP**
Odak uzaklığı (mm) 15mm
POS Güncelleme Frekansı 200HZ
Yunuslama / Yalpalama Doğruluğu **0.015°**
Yöneliş Doğruluğu **0.040°**
Konum Doğruluğu ≤0.05m
GNSS Sinyal Tipi GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3, GAL E1/E5a/E5b
Sistem Parametresi Doğruluk **≤10cm@110m**
Ağırlık **1050g**
Çalışma Sıcaklığı -20°~+55°

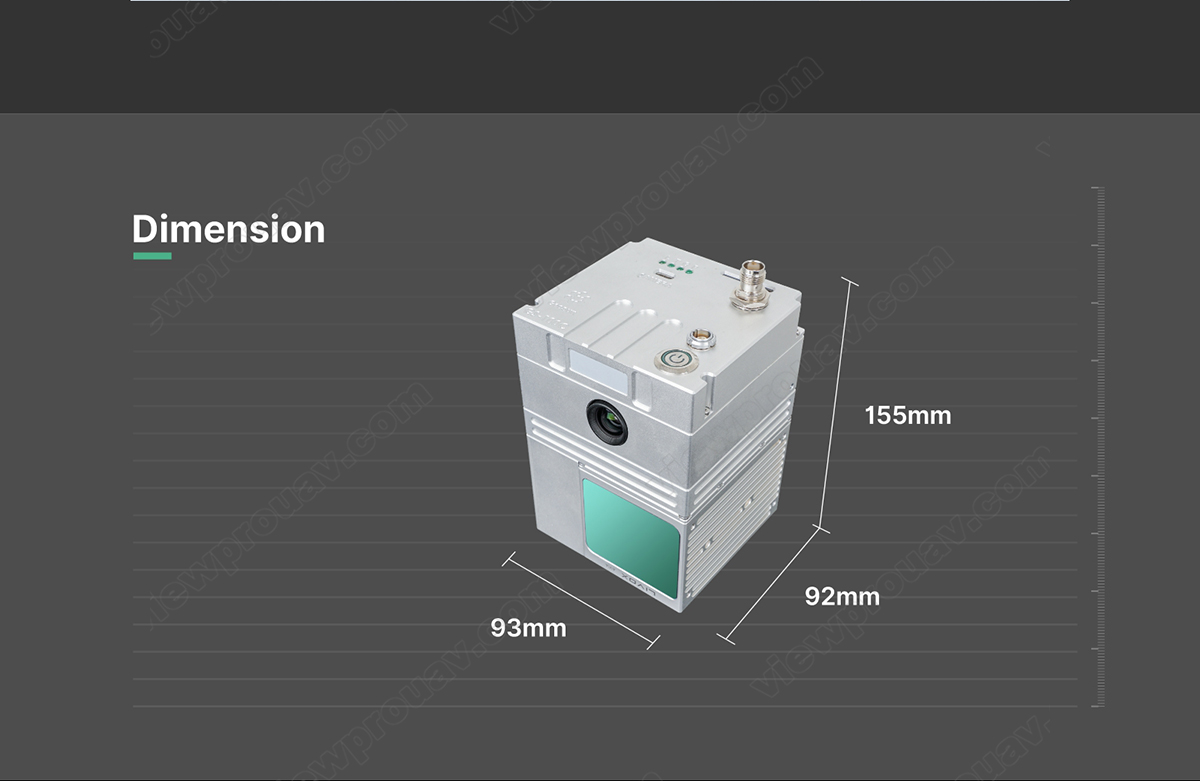

Boyut 15.5*9.2*9.3cm
Depolama Dahili 64 GB, Maksimum 128 GB TF kart desteği
Taşıyıcı Platform 10m/s uçuş hızına sahip multikopter

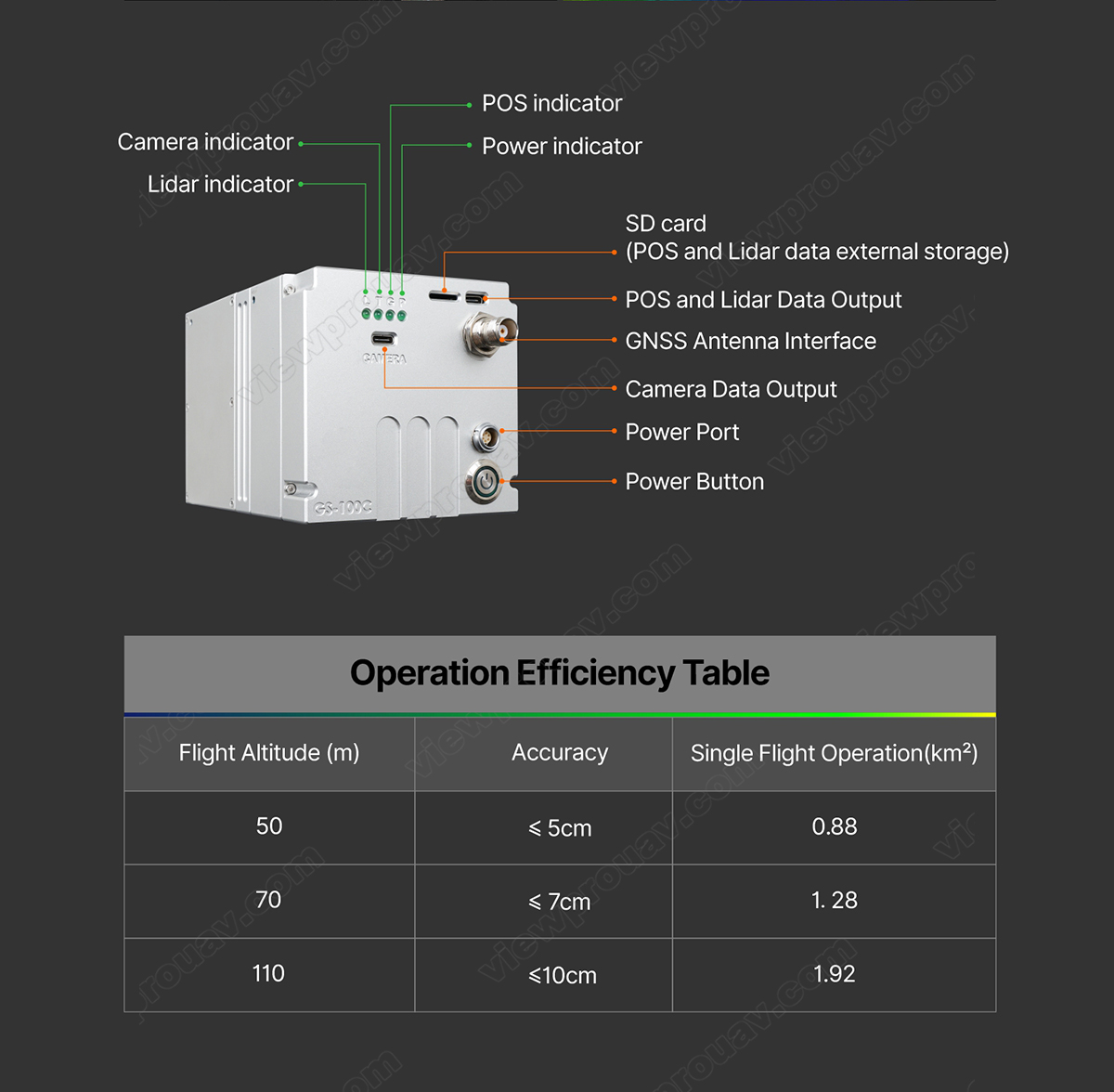

Operasyon Verimlilik Tablosu

Uçuş İrtifası (m) Doğruluk Tek Uçuş Operasyonu (km²)
50 ≤5cm 0.88
70 ≤7cm 1.28
110 ≤10cm 1.92
