UA40T-35 40X AI Auto Identification and Tracking Gimbal Camera

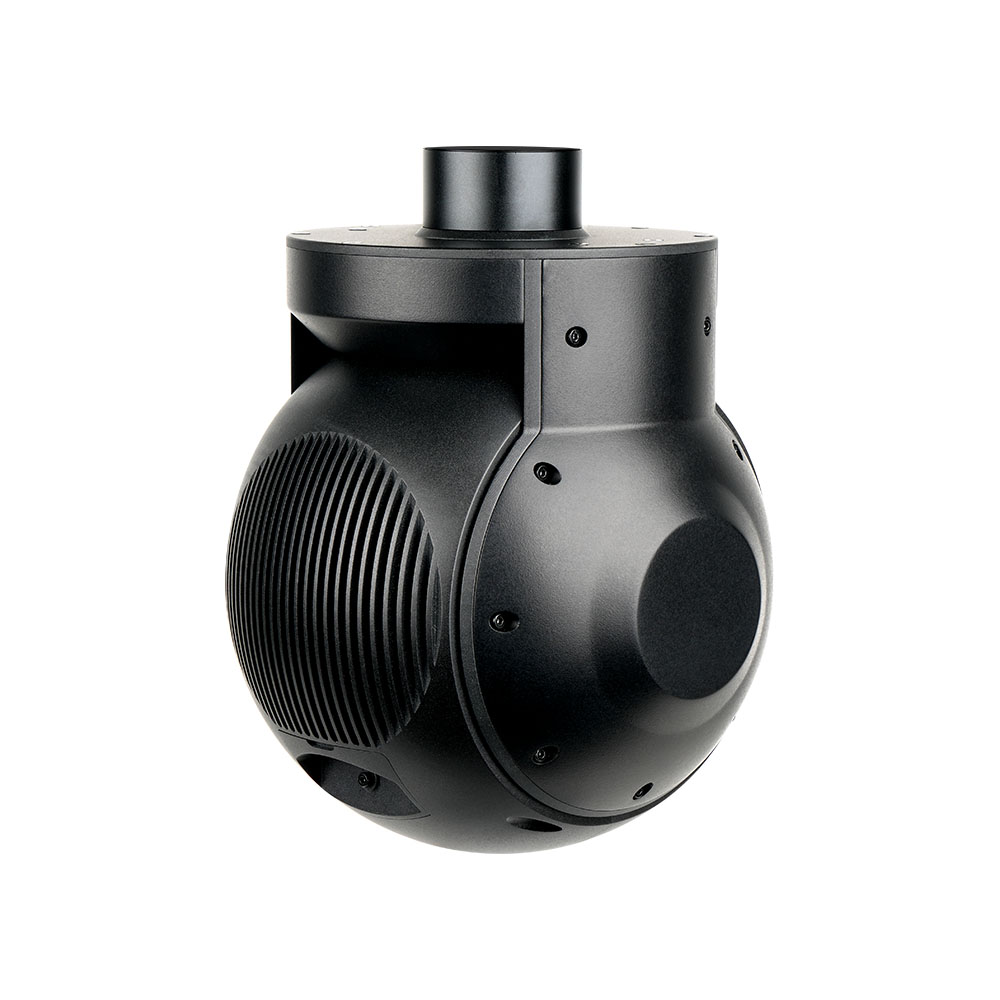

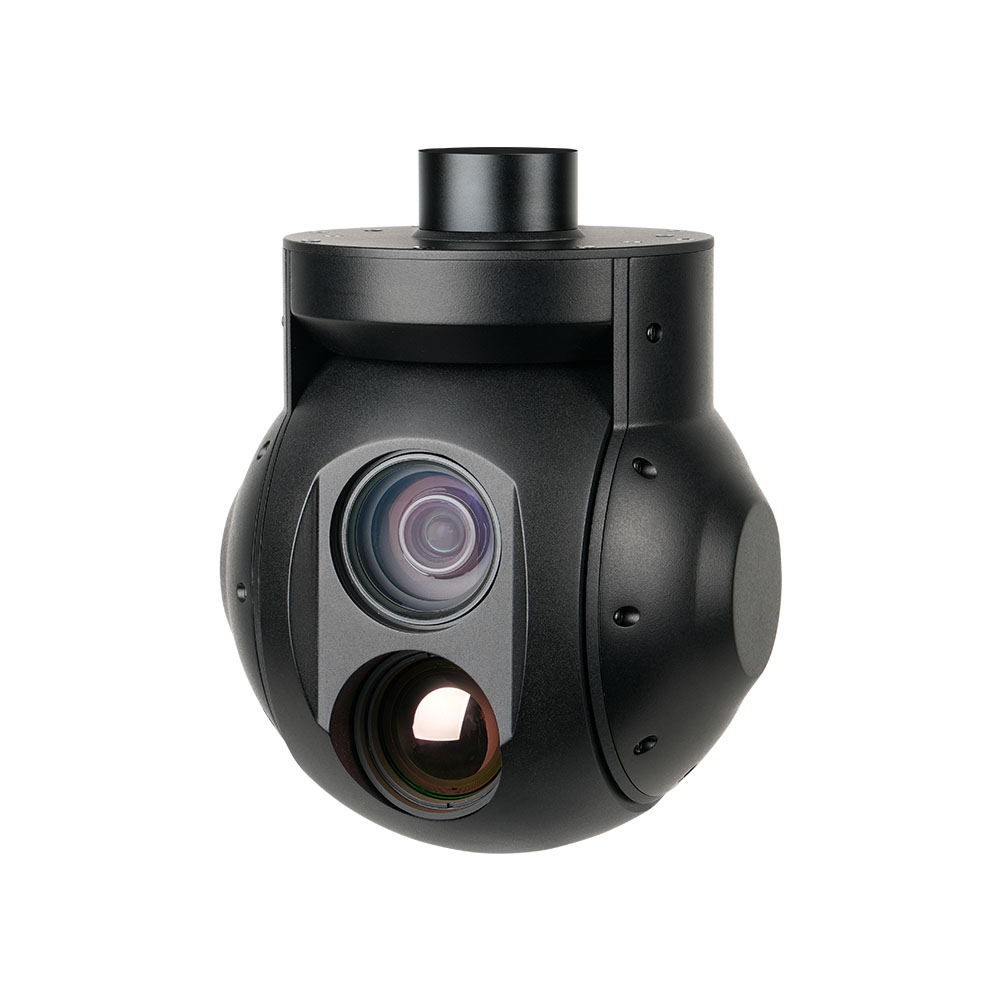

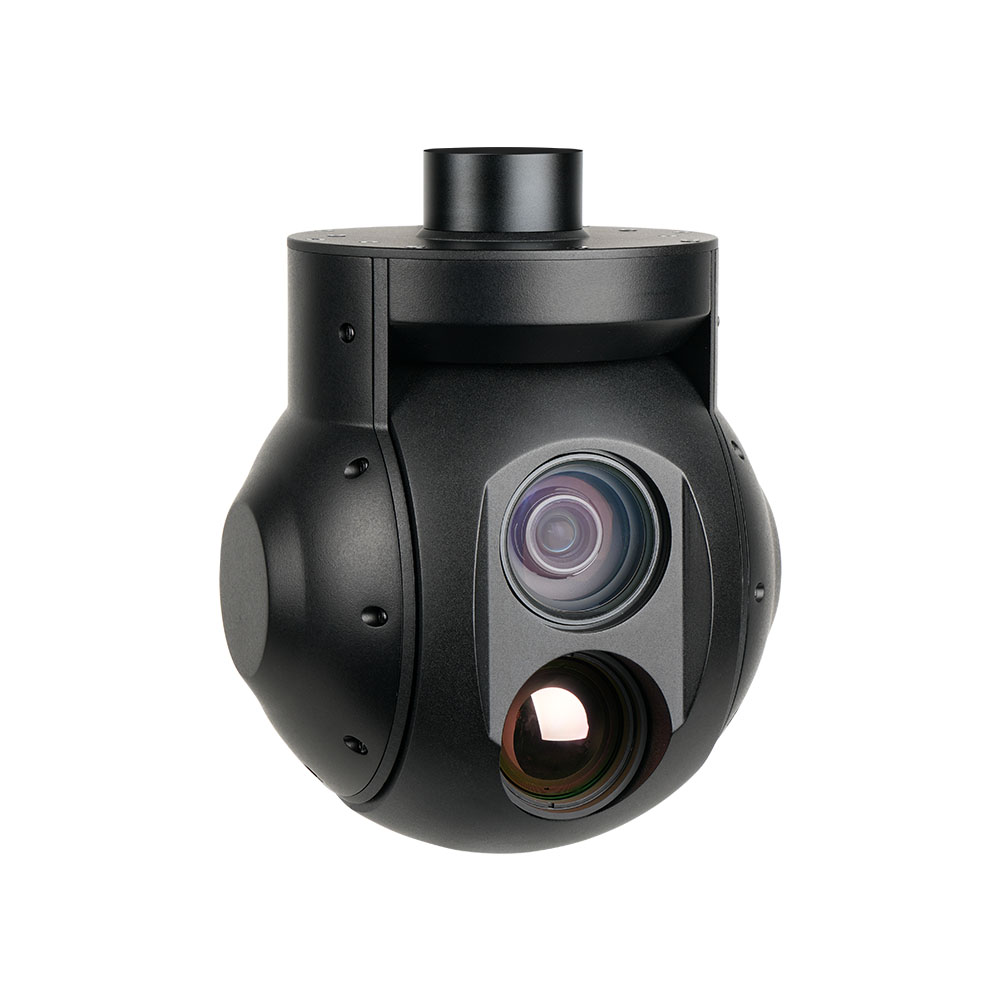

The UA40T-35 is a two-axis, high-precision gimbal camera. It integrates a 40x optical zoom camera, a 2.13-megapixel high-resolution EO sensor, an uncooled long-wave infrared thermal imaging sensor with a 35mm lens and a resolution of 640*512 pixels. It supports optical zoom, shooting and video recording, target tracking, thermal digital zoom, and AI-powered automatic vehicle and person recognition.
Description
| Genel Özellikler | |
|---|---|
| Giriş Gerilimi | 14.8V~25.2V |
| Dinamik Akım | 1000~1500mA @ 16V |
| Güç Tüketimi | Ortalama 16W, Maksimum 24W |
| Video Çıkışı (Opsiyonel) | Micro HDMI(1080P 30fps/60fps) / Ethernet：IP (RTSP/UDP 720p/1080p 30fps H264/H265) |
| Kontrol Yöntemi | PWM / S.BUS / UART (TTL) / TCP / UDP |
| IP Koruma Sınıfı | IP4X |
| Çalışma Ortamı Sıcaklığı | -20℃ ~ +50℃ |
| Yerel Depolama | TF kartı (256G'ye kadar, Sınıf 10, FAT32) |
| TF Kartında Resim Depolama Formatı | JPG(1920*1080) |
| TF Kartında Video Depolama Formatı | MP4(1080P@30fps) |
| Ürün Ağırlığı | yaklaşık 1076g |
| Ürün Boyutları | 140*136*213.2mm |
| Gimbal Özellikleri | |
| Mekanik Aralık | Eğim/Yukarı-Aşağı (Pitch/Tilt): -40°(Yukarı)～130°(Aşağı), Sapma/Yatay Dönüş (Yaw/Pan): ±300° / ±360°*N (IP çıkış versiyonu) |
| Kontrol Edilebilir Aralık | Eğim/Yukarı-Aşağı (Pitch/Tilt): -30°(Yukarı)～125°(Aşağı), Sapma/Yatay Dönüş (Yaw/Pan): ±290° / ±360°*N (IP çıkış versiyonu) |
| Titreşim Açısı | Eğim/Sapma (Pitch/Yaw): ±0.02° |
| Tek Tuşla Merkezleme | √ |
| EO (Gündüz) Kamera Özellikleri | |
| Görüntü Sensörü | 1/2.8″ CMOS Sensör |
| Resim Kalitesi | Full HD 1080 (1920*1080) |
| Etkili Piksel | 2.13MP |
| Lens Optik Zoom | 40x, F=4.25~170mm |
| Dijital Zoom | Kapalı / MAKS x2 ~ x32 |
| Min. Nesne Mesafesi | 0.1 / 1.5 / 3.0 / 5.0 / 10.0 m |
| Görüş Açısı (D, Y, D) | Geniş: 73.80° / 66.35° / 39.98° |
| Tele: 2.16° / 1.90° / 1.11° | |
| AF Modu | Otomatik / Manuel |
| İris (Diyafram) | Kapalı ~ F1.6 |
| Deklanşör Hızı | 1/1 ~ 1/30,000 sn |
| Senkronizasyon Sistemi | Dahili |
| S/N Oranı | 50dB'den fazla |
| Min. Aydınlatma | Renkli(1/30s, 79.5dB) : 0.01 lux , S/B(1/30s, 79.5dB) : 0.002 lux |
| Renkli DSS(1/1s, 79.5dB) : 0.001 lux , S/B DSS(1/1s, 79.5dB) : 0.0002 lux | |
| Pozlama Kontrolü | Otomatik / İris Öncelik / Deklanşör Öncelik / Manuel |
| Kazanç Kontrolü (AGC) | 0 ~ 10 adım |
| Beyaz Dengesi | Otomatik / Manuel / İç Mekan / Dış Mekan |
| Arka Işık | Kapalı / BLC / HLC / WDR |
| Sis Giderme (Defog) | Kapalı / Manuel / Otomatik |
| IR (Termal) Görüntüleyici Özellikleri | |
| Odak Uzunluğu | 35mm |
| Yatay Görüş Alanı (FOV) | 12.5° |
| Dikey Görüş Alanı (FOV) | 10.0° |
| Çapraz Görüş Alanı (FOV) | 16.0° |
| Algılama Mesafesi (İnsan: 1.8×0.5m) | 1458 metre |
| Tanıma Mesafesi (İnsan: 1.8×0.5m) | 365 metre |
| Doğrulama Mesafesi (İnsan: 1.8×0.5m) | 182 metre |
| Algılama Mesafesi (Araç: 4.2×1.8m) | 4472 metre |
| Tanıma Mesafesi (Araç: 4.2×1.8m) | 1118 metre |
| Doğrulama Mesafesi (Araç: 4.2×1.8m) | 559 metre |
| Çalışma Modu | Soğutmasız VOx uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör Pikseli | 640*512 |
| Piksel Aralığı | 12μm |
| Odaklama Yöntemi | Atermal ana lens |
| NETD | ≤50mK@25℃,F#1.0 |
| Renk Paleti | Beyaz Sıcak, Siyah Sıcak, Demir Kırmızısı |
| Dijital Zoom | 1x ~ 8x |
| Radyometrik Fonksiyon (Opsiyonel) | Termometri ölçüm modu: Herhangi bir nokta ölçümü, seçili kutu ölçümü |
| Termometri menzili opsiyonel: -20℃~+150℃, +100℃~+550℃ | |
| Termometri doğruluğu: ±3℃ veya okumanın %3'ü (hangisi büyükse) @ ortam sıcaklığı -20℃~60℃ | |
| Kamera Nesne Takibi | |
| Sapma Pikseli Güncelleme Hızı | 30Hz |
| Sapma Pikseli Çıkış Gecikmesi | <30ms |
| Minimum Nesne Kontrastı | 5% |
| S/N Oranı | 4 |
| Minimum Nesne Boyutu | 16*16 piksel |
| Maksimum Nesne Boyutu | 256*256 piksel |
| Takip Hızı | ±48 piksel/kare |
| Nesne Hafıza Süresi | 100 kare |
| AI Otomatik Zoom | Evet |
| Kamera AI Performansı | |
| TOPS | 6T |
| Hedef Tipleri | Araç ve İnsan |
| Eş Zamanlı Algılama Miktarı | ≥ 10 hedef |
| Min. Kontrast Oranı | 5% |
| Min. Hedef Boyutu | 5×5 piksel |
| Araç Algılama Oranı | ≥85% |
| Yanlış Alarm Oranı | ≤10% |
| Özellikler | |
| OSD (Ekran Üstü Gösterim) | Gimbalın sapma ve eğim açısı, büyütme, kart kayıt süresi, hava aracı GPS ve irtifa, tarih ve saat bilgisini gösterir |
| Coğrafi Etiketleme (Geotagging) | Resim exif verilerinde zaman ve GPS koordinatlarını gösterir |
| Kart Okuma Çevrimiçi | HTTP ile resim veya videoları okuma |
| KLV (UDP) | Kart kaydı veya Viewlink video oynatma |
| ArduPilot / PX4 | Destekler (Mavlink protokolü) Opsiyonel: Ardupilot Beni Takip Et özelliğini destekler |
| Video Değiştirme | EO+IR /IR+EO /EO /IR |
| Çift Video Akışı Çıkışı (Opsiyonel) | Destekler (EO ve IR iki akış çıkışı, Not: Çift video akışı çıkışı etkinleştirildiğinde kayıt yapılamaz) |
