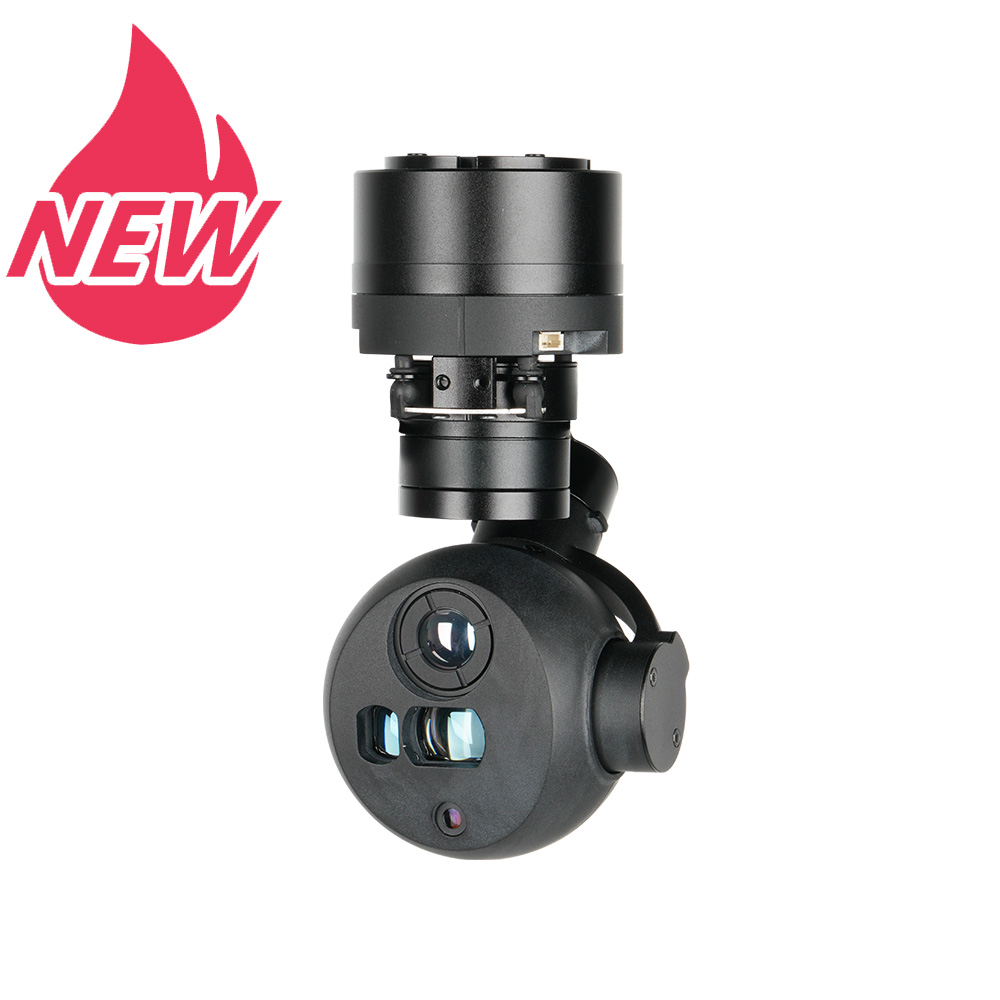

Q2 Series – Ultra-Lightweight 3-Axis Micao Gimbal Camera
Tracking Gimbal Camera / 13mm focus length(IR) / 640×512（IR）/ LRF: 5–1200m / Onboard Video Encoding & Recording / 3-Axis FOC Stabilized Gimbal / Digital Zoom: EO 3x / IR 8x
Açıklama
| Genel Özellikler | |
|---|---|
| Çalışma Gerilimi | 12~25.2V |
| Dinamik Akım | 250~600mA @ 16V |
| Güç Tüketimi | Ortalama 4W, Maksimum 9.6W |
| Video Çıkışı | Ethernet：IP (RTSP 1080p 25fps H264/H265) |
| Kontrol Yöntemi | TTL veya S.BUS (birini seçin, varsayılan TTL) ve TCP |
| IP Koruma Sınıfı | IP4X |
| Çalışma Ortamı Sıcaklığı | -20℃~+50℃ |
| Ürün Ağırlığı | yaklaşık 190g |

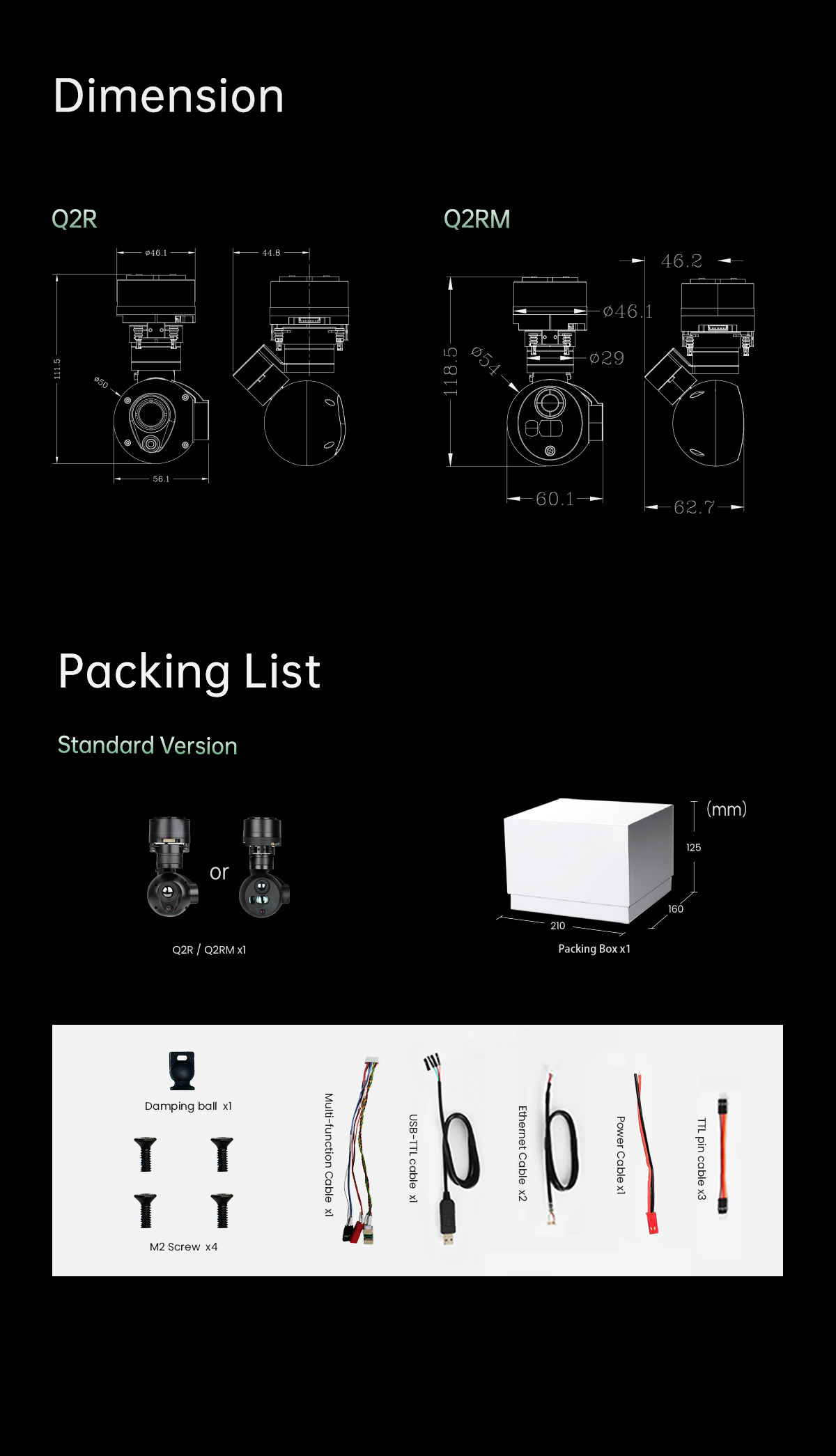

| Ürün Boyutları | 56.1*50*111.5mm |
| Gimbal Özellikleri | |
| Mekanik Aralık | Eğim/Yukarı-Aşağı (Pitch/Tilt): -65°(Yukarı)～135°(Aşağı), Yatay Dönüş (Yaw/Pan): ±150° |
| Kontrol Edilebilir Aralık | Eğim/Yukarı-Aşağı (Pitch/Tilt): -45°～125°, Yatay Dönüş (Yaw/Pan): ±145° |
| Titreşim Açısı | Eğim/Yatay Dönüş (Pitch/Yaw): ±0.02° |
| Tek Tuşla Merkezleme | √ |
| EO (Gündüz) Kamera Özellikleri | |
| Görüntü Sensörü | 1/3″ CMOS Sensör |
| Piksel Boyutu | 2.9um |
| Çözünürlük | 1920*1080 @30fps |
| Odak Uzunluğu | 10.36mm |
| Görüş Açısı | 30°*17.1° |
| Dijital Zoom | 1~3x |
| IR (Termal) Görüntüleyici Özellikleri | |
| Odak Uzunluğu | 13mm |
| Diyafram | F1.1 |
| Yatay Görüş Alanı (FOV) | 33.9° |
| Dikey Görüş Alanı (FOV) | 27.1° |

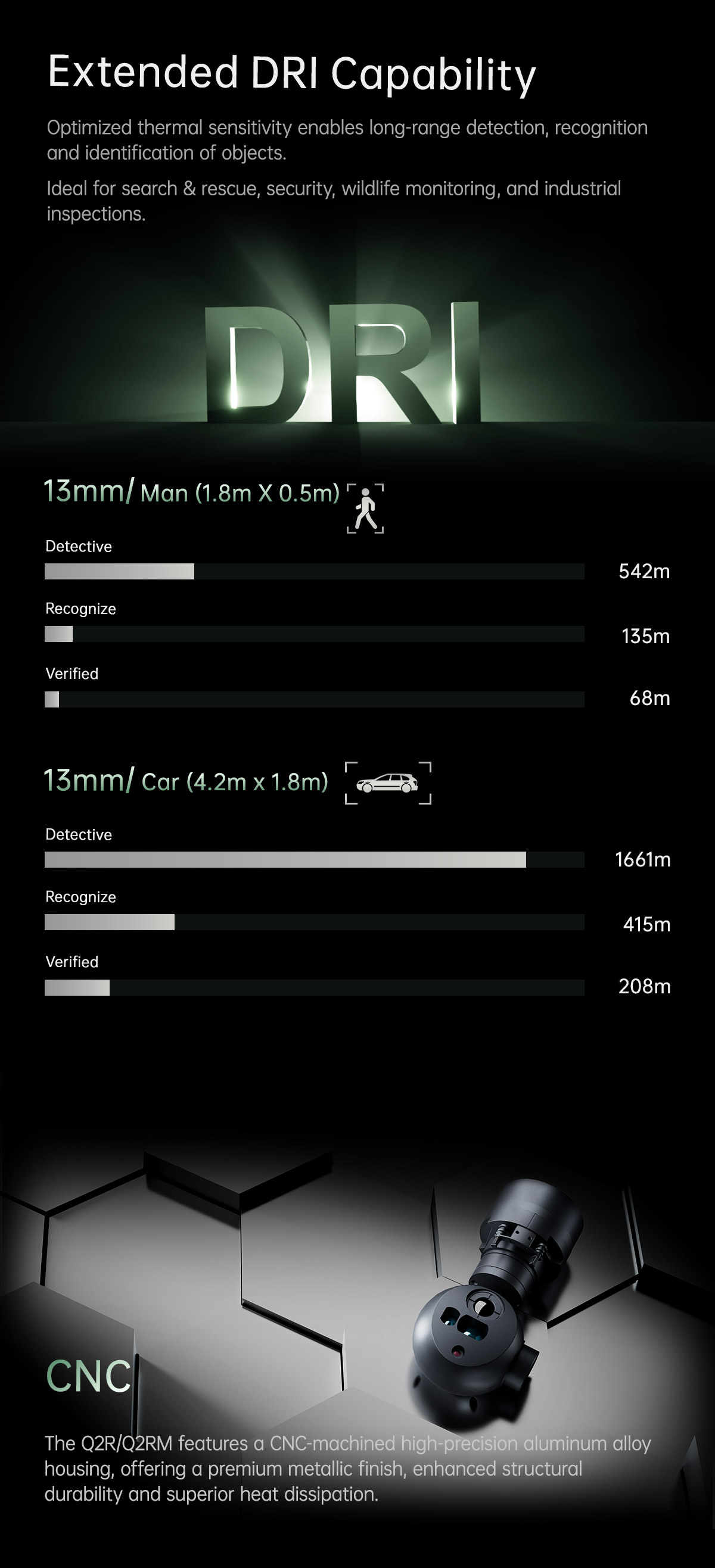

| Algılama Mesafesi (İnsan: 1.8×0.5m) | 542 metre |
| Tanıma Mesafesi (İnsan: 1.8×0.5m) | 135 metre |
| Doğrulama Mesafesi (İnsan: 1.8×0.5m) | 68 metre |
| Algılama Mesafesi (Araç: 4.2×1.8m) | 1661 metre |
| Tanıma Mesafesi (Araç: 4.2×1.8m) | 415 metre |
| Doğrulama Mesafesi (Araç: 4.2×1.8m) | 208 metre |
| Çalışma Modu | Soğutmasız VOx uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör Pikseli | 640*512 |
| Piksel Boyutu | 12μm |
| Odaklama Yöntemi | Atermal ana lens |
| NETD | ≤40mK@F1.0/25℃ |
| Renk Paleti | Beyaz sıcak |
| Kamera Nesne Takibi | |
| Sapma Pikseli Güncelleme Hızı | 25Hz |
| Minimum Nesne Kontrastı | 5% |
| Minimum Nesne Boyutu | 16*16 piksel |
| Maksimum Nesne Boyutu | 128*128 piksel |
| Takip Hızı (İnsan) | ±32 piksel/kare |
| Takip Hızı (Araç) | ±48 piksel/kare |
| Nesne Hafıza Süresi | 100 kare |
| Özellikler | |
| OSD (Ekran Üstü Gösterim) | Gimbalın yatay ve eğim açısı, büyütme, hava aracı GPS ve irtifa, tarih ve saati gösterir |
| ArduPilot / PX4 Desteği | Destekler (Mavlink protokolü) Opsiyonel: Ardupilot Beni Takip Et özelliğini destekler |
| Video Değiştirme | EO+IR /IR+EO /EO /IR |
