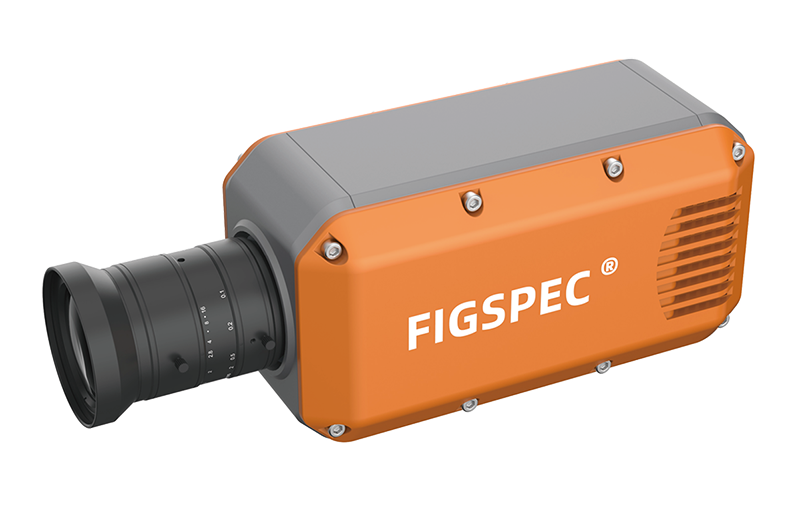

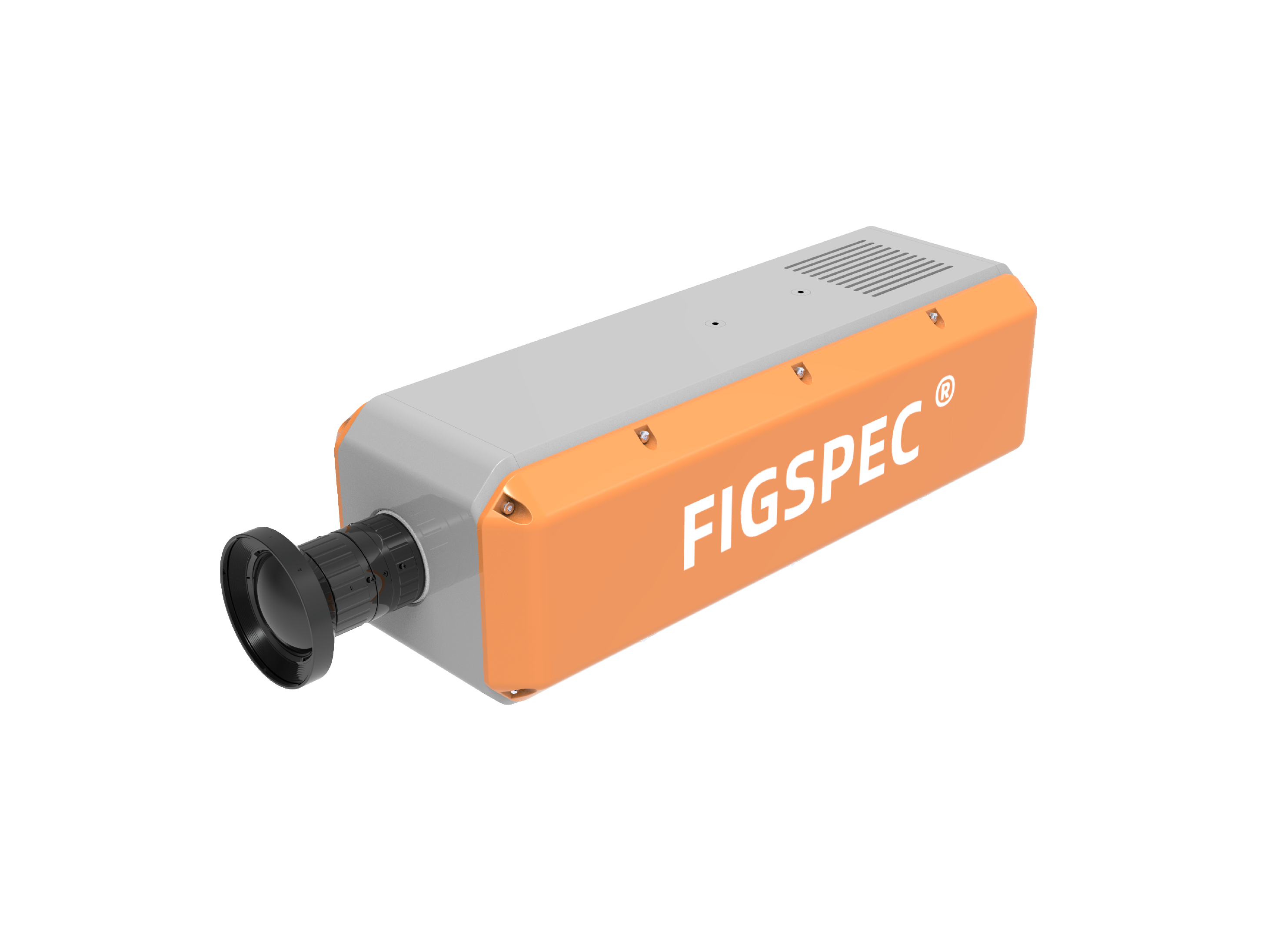

FS1X Serisi Hiperspektral Kamera (çizgisel tarama)
FigSpec® FS1X serisi hiperspektral kamera; görünür (400–700 nm), görünür-yakın kızılötesi (400–1000 nm), kısa dalga yakın kızılötesi (900–1700 nm) ve kısa dalga yakın kızılötesi (1400–2500 nm) olmak üzere 4 spektral bölge içerir. Baskı, tekstil ve diğer endüstriyel ürünlerde yüzey renk/doku denetimi (renk ölçümü; tek piksel tekrarlanabilirliği dE*ab < 0.1), bileşen/malzeme tanımlama, makine görüşü, tarımsal kalite gibi birçok alanda yaygın olarak kullanılır.
Teknik Özellikler
| FS-10 | FS-12 | FS-13 | FS-14 | FS-15 | FS-17 | FS-18 | FS-1A | |
|---|---|---|---|---|---|---|---|---|
| Spektroskopik Mod | Transmisyon ızgarası | Transmisyon ızgarası | Transmisyon ızgarası | Transmisyon ızgarası | Transmisyon ızgarası | Transmisyon ızgarası | Transmisyon ızgarası | Transmisyon ızgarası |
| Spektral Aralık | 400-700nm | 400-1000nm | 400-1000nm | 400-1700nm | 900-1700nm | 900-1700nm | 900-1700nm | 1400-2500nm |
| Spektral Bant Sayısı | 600 | 1200 | 1200 | 680 | 254 | 1024 | 512 | 210 |
| Spektral FWHM | 2.5nm | 2.5nm | 2.5nm | 13nm | 8nm | 6nm | 6nm | 12nm |
| Yarık Genişliği | 25µm | 25µm | 25µm | 25µm | 25µm | 25µm | 25µm | 25µm |
| İletim Verimliliği | >50% | >60% | >60% | >60% | >60% | >60% | >60% | >60% |
| Kaçak Işık | <0.5% | <0.5% | <0.5% | <1% | <0.5% | <0.5% | <0.5% | <0.5% |
| Mekansal Piksel Sayısı | 1920 | 1920 | 1920 | 1280 | 320 | 1280 | 640 | 320 |
| Piksel Boyutu | 5.86µm | 5.86µm | 5.86µm | 5µm × 5µm | 30µm | 5µm | 15µm | 20µm × 20µm |
| Görüntüleme Hızı | Tam bant 41Hz, ROI sonrası 390Hz | Tam bant 41Hz, ROI sonrası 390Hz | Tam bant 128Hz, ROI sonrası 3300Hz | 100fps | 200Hz | 8bit/1024 bant 132fps, 12bit/1024 bant 70fps, 8bit/512 bant 253fps, ROI sonrası 1800fps'e kadar | 724fps | 509fps |
| Dedektör | CMOS | CMOS | CMOS | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs |
| SNR (Tepe) | 500/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 300/1 |
| Kamera Çıkışı | USB3.0 | USB3.0 | USB3.0 | USB3.0 | Gigabit Ethernet | USB3.0 | Camera Link | USB3.1 |
| Kamera Arayüzü | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount |
| Parçalar | USB3.0 aktarım kablosu | USB3.0 aktarım kablosu | USB3.0 aktarım kablosu | Lens, USB kablosu, güç kaynağı | Gigabit Ethernet aktarım hattı | Lens, USB kablosu, güç kaynağı | Lens, veri kablosu, güç kaynağı, veri toplama kartı | Lens, USB kablosu, güç kaynağı |
| ROI | Tek bölge | Tek bölge | Çoklu bölgeler | Çoklu bölgeler | Tek bölge | Çoklu bölgeler | Tek bölge | - |
