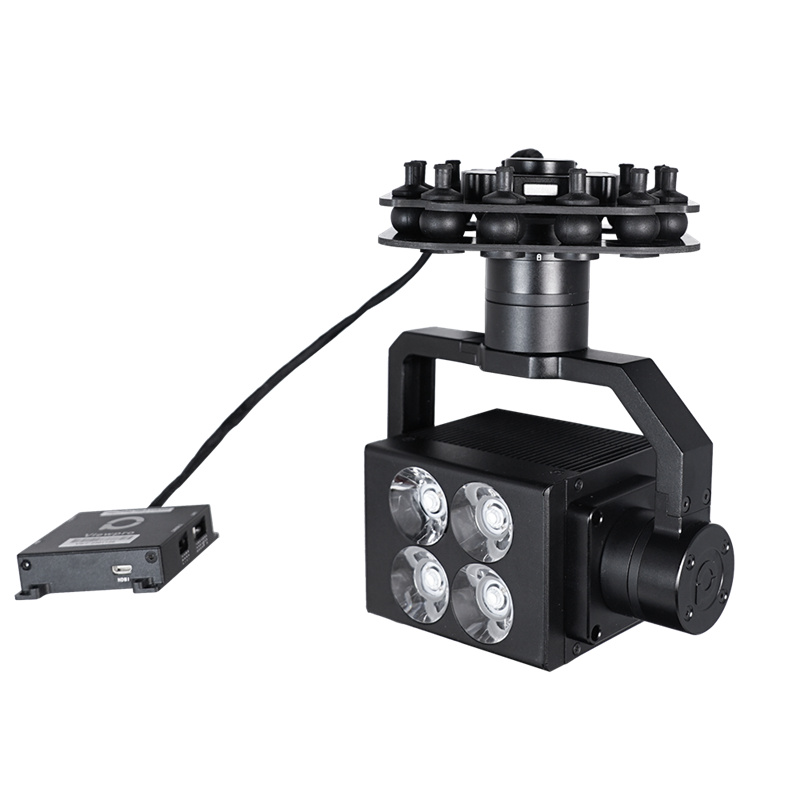

L4 UAV Searchlight Device
İHA platformları için yüksek performanslı aydınlatma sistemi.
Genel Bakış

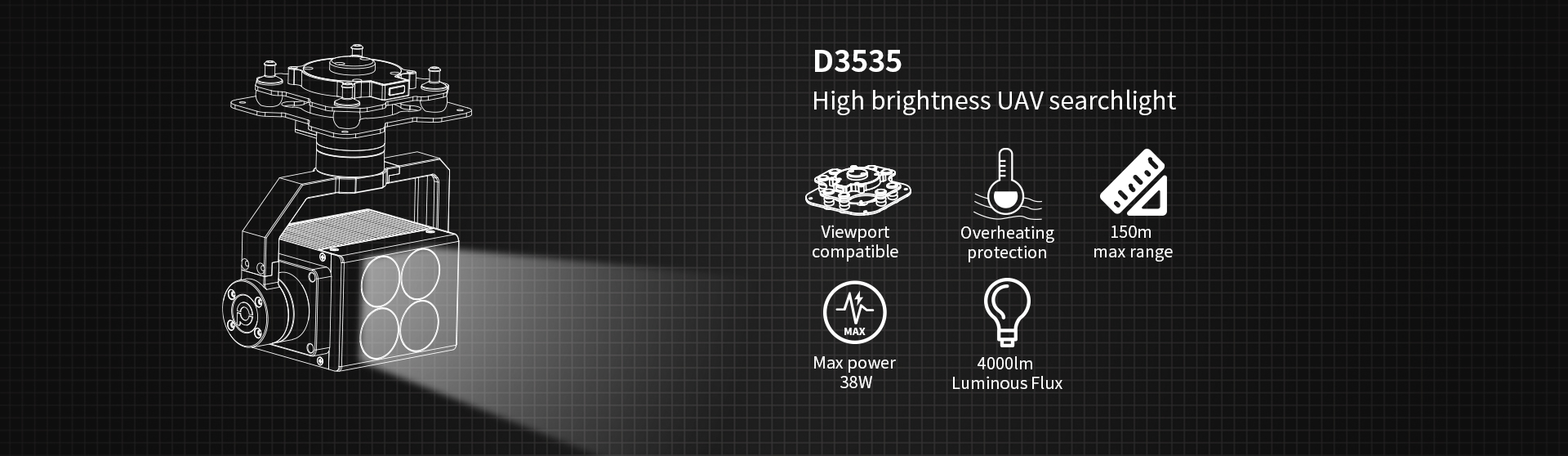

L4 Arama Işığı, **2 eksenli stabilize gimbal** yapısı ve 4 parçalı LED aydınlatma sistemi ile **4000 lümene** kadar ışık akısı sunar. Işık uzaktan kontrol edilebilir.
Optimize edilmiş ısı dağılımı ve parazit önleme için dahili soğutma fanına sahip entegre alüminyum alaşımlı gövde kullanır. Titreşim, dört adet sönümleme topu ve hafif sönümleme plakası ile minimuma indirilmiştir. Gimbal sayesinde **300° dönebilme** imkanı sunar ve 150 metreye kadar çalışma menziline sahiptir.
Gece gözetimi, acil durum arama-kurtarma, itfaiye operasyonları ve düşük ışıklı ortamlar için tasarlanmıştır.
Hassasiyet ve Kontrol
Profesyonel 2 Eksenli Yüksek Hassasiyetli FOC Programı
Stabilizasyon, özel bir işlemci tarafından kontrol edilen yüksek optimize edilmiş 2 eksenli gimbal sistemi ile sağlanır. Motor dönüş hassasiyeti **±0.02°** seviyesindedir.

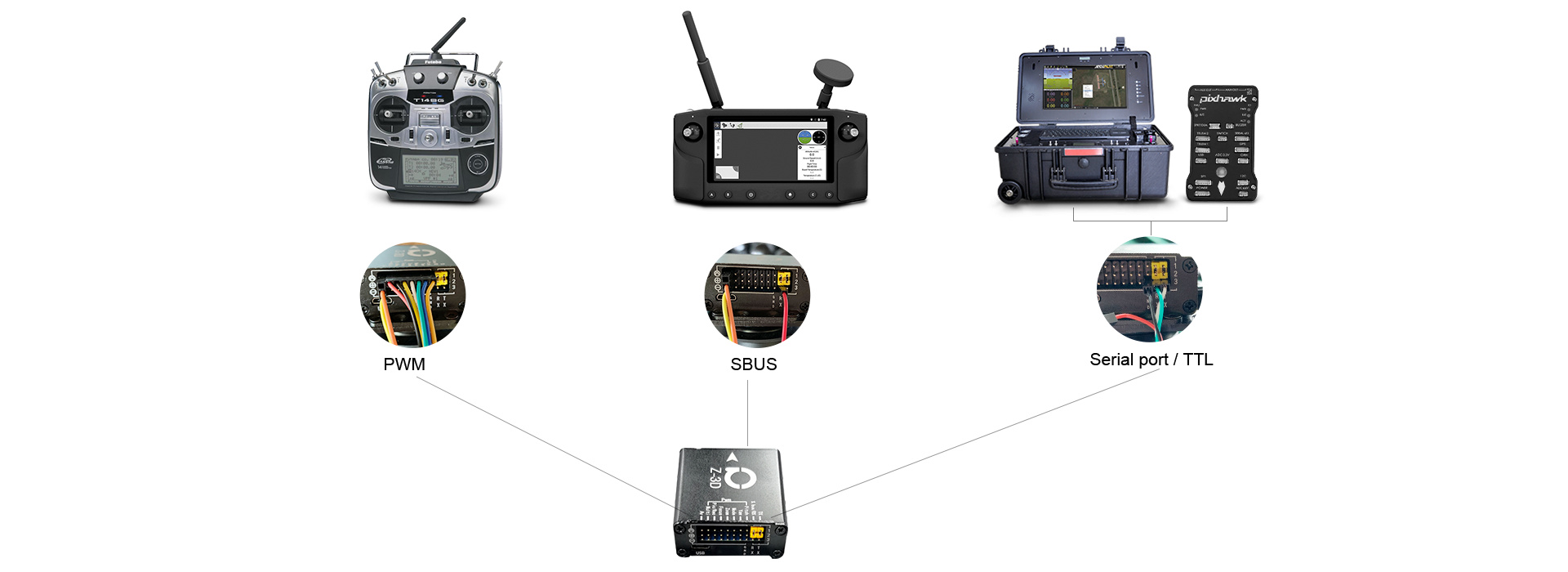

Çoklu Kontrol Yöntemleri

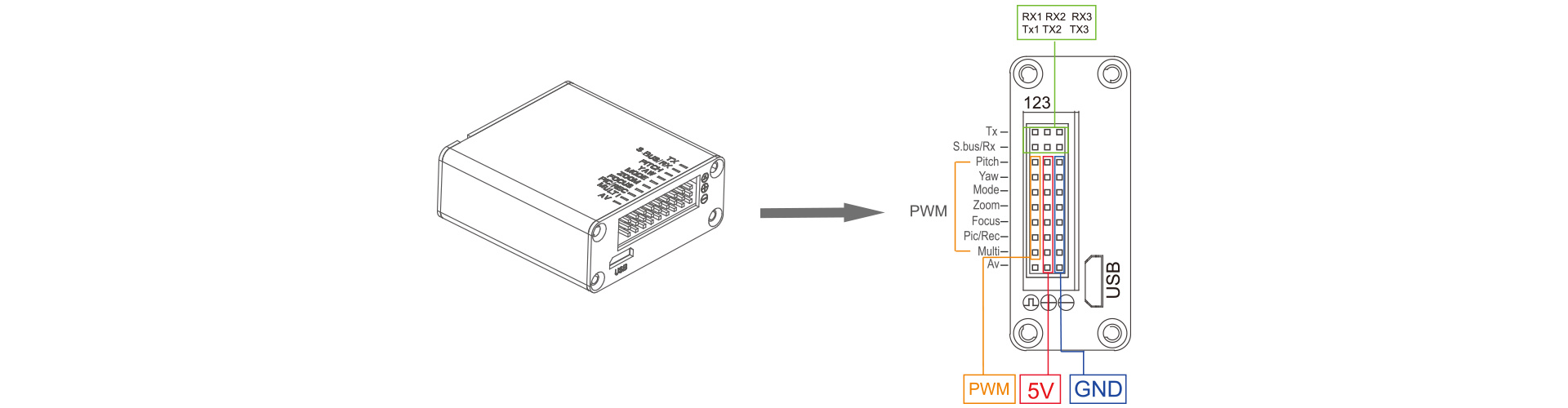

Varsayılan kontrol seçenekleri **PWM** ve **TTL seri port** içerir. **SBUS** kontrolü isteğe bağlıdır. Kontrol kutusundaki sinyal arayüzleri entegrasyon için net şekilde işaretlenmiştir.
Viewport Uyumluluğu
Arama ışığı, Viewpro hızlı bağlantı konnektörü olan **Viewport** ile uyumludur. Bu seçenek, **kolay montaj** ve **tak-çalıştır** işlevselliği ile bilinir.
Viewport Video Talimatı
Kullanım Alanları
- Kamu güvenliği
- İtfaiye
- Hukuk uygulamaları
- Arama ve kurtarma
- Altyapı/bakım ve onarım

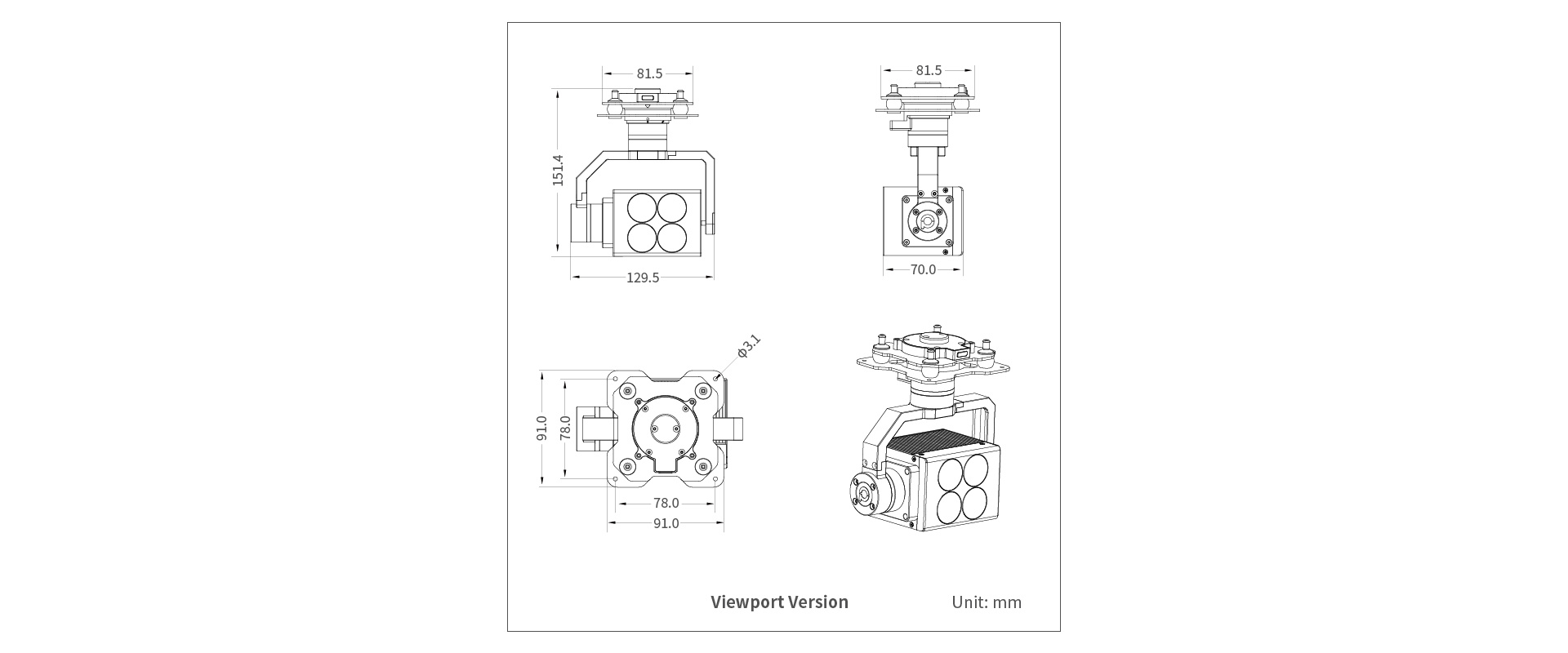

Boyutlar
Teknik Özellikler
| Donanım Parametreleri | |
|---|---|
| Gimbal çalışma voltajı | 4S~6S |
| Arama ışığı çalışma voltajı | 17V |
| Çıkış voltajı (PWM için) | 5V |
| Dinamik akım | 3000mA@17V |
| Çalışma ortam sıcaklığı | -20℃ ~ +60℃ |
| Kontrol yöntemi | PWM / TTL / S.BUS |
| Gimbal Özellikleri | |
| Mekanik Aralık | Pitch: -30°～230°, Yaw: ±300° |
| Kontrol Edilebilir Aralık | Pitch: -25°～90°, Yaw: ±290° |
| Titreşim Açısı | Pitch: ±0.02°, Yaw：±0.02° |
| Tek tuşla merkeze dönme | Evet |
| Arama Işığı Özellikleri | |
| Işık Akısı | 4000 lm |
| Renk Sıcaklığı (CCT) | 6940K |
| Renk Doğruluk İndeksi (Ra/CRI) | 72.3 |
| Görüş Açısı (FOV) | 8° |
| Işık menzili | 150m |
| Aydınlatma alanı | 346㎡ @150m uçuş yüksekliği |
| Güç | 38W |
| Paket Bilgisi | |
| Net Ağırlık | 630g (Viewport versiyon) |
| Ürün ölçüleri | 129.5*70*151.4mm (Viewport versiyon) |
