Teknik Özellikler
| Çalışma Gerilimi | 16V |
|---|---|
| Giriş Gerilimi | 4S ~ 6S (14.8V~25.2V) |
| Çıkış Gerilimi | 5V (PWM ile bağlayın) |
| Dinamik Akım | 500~1000mA @ 16V |
| Güç Tüketimi | Ortalama 8W, Maks 16W |
| Çalışma Ortamı Sıcaklığı | -20℃ ~ +50℃ |
| Çıkış | Micro HDMI(1080P 30fps/60fps) / IP (RTSP/UDP 720p/1080p 30fps H264/H265) |
| Yerel Depolama | TF kart (256G'ye kadar, sınıf 10, FAT32 formatı) |
| TF Kartında Resim Depolama Formatı | JPG(1920*1080) |
| TF Kartında Video Depolama Formatı | MP4(1080P 30fps) |
| Kontrol Yöntemi | PWM / TTL / S.BUS / TCP / UDP |

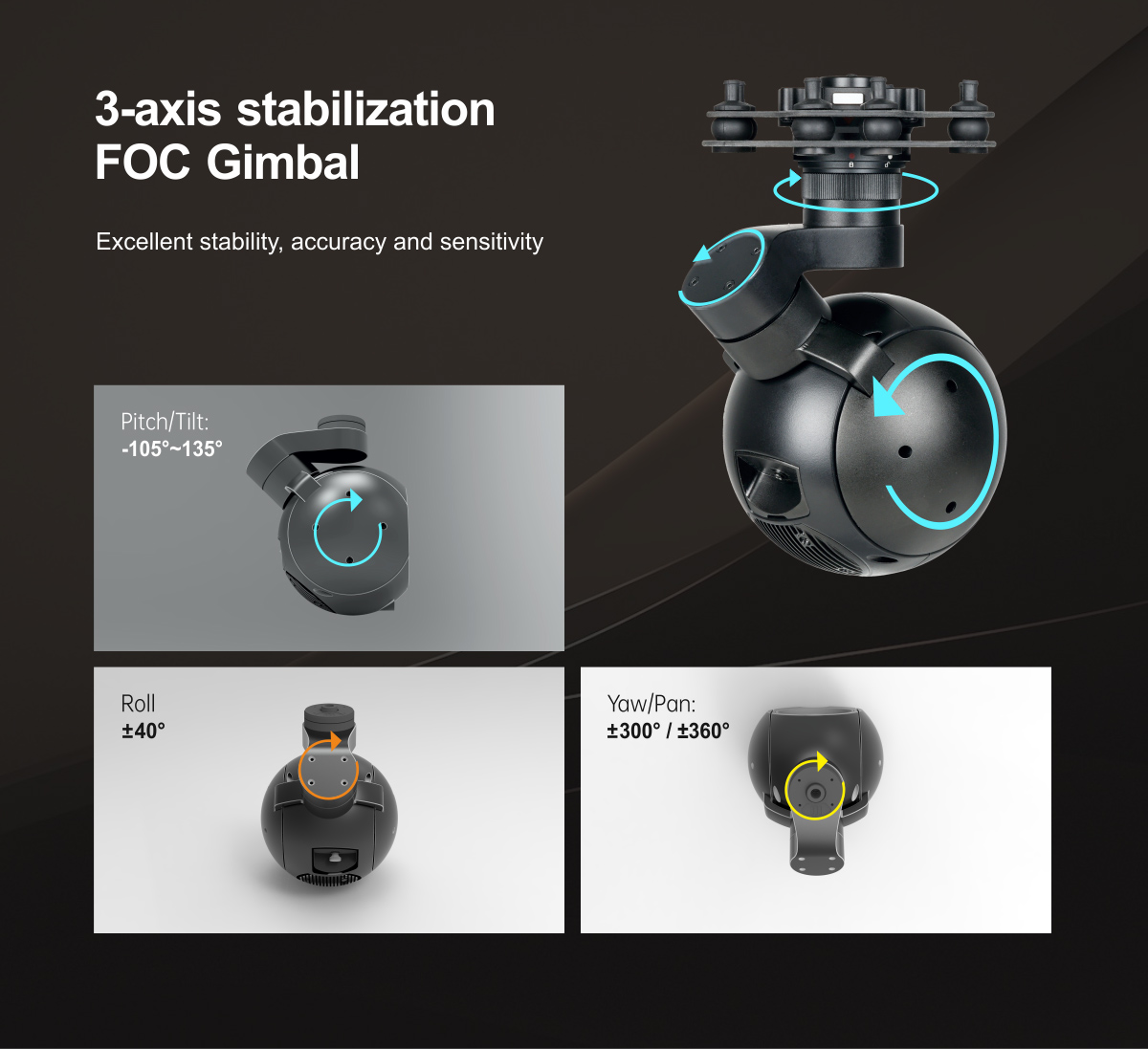

| Mekanik Menzil | Pitch/Tilt: -110°(Yukarı)～130°(Aşağı), Roll: ±40°, Yaw/Pan: ±300° / ±360°*N (IP çıkış versiyonu) |
|---|---|
| Kontrol Edilebilir Menzil | Pitch/Tilt: -45°～125°, Yaw/Pan: ±290° / ±360°*N (IP çıkış versiyonu) |
| Titreşim Açısı | Pitch/Roll/Yaw: ±0.02° |
| Tek Tuşla Merkeze | √ |

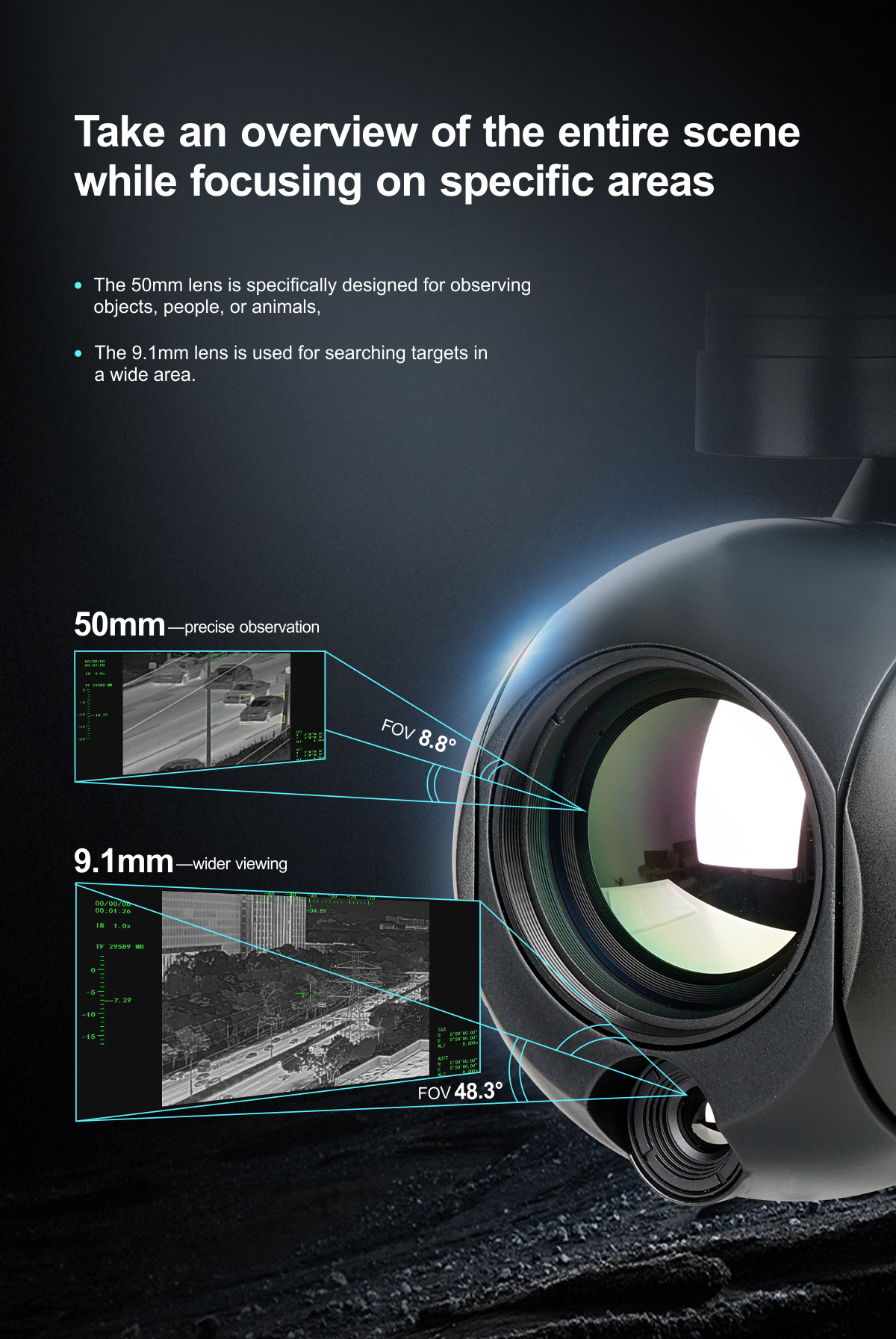

| Odak Uzunluğu | 50mm |
|---|---|
| Diyafram | F1.0 |
| Yatay Görüş Alanı (FOV) | 8.7° |
| Dikey Görüş Alanı (FOV) | 7.0° |
| Algılama Mesafesi (İnsan: 1.8×0.5m) | 2083 metre |
| Tanıma Mesafesi (İnsan: 1.8×0.5m) | 521 metre |
| Doğrulama Mesafesi (İnsan: 1.8×0.5m) | 260 metre |
| Algılama Mesafesi (Araç: 4.2×1.8m) | 6389 metre |
| Tanıma Mesafesi (Araç: 4.2×1.8m) | 1597 metre |
| Doğrulama Mesafesi (Araç: 4.2×1.8m) | 799 metre |
| Çalışma Modu | Soğutmasız VOx uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör Pikseli | 640*512 |
| Piksel Aralığı | 12μm |
| Odaklama Yöntemi | Atermal prime lens |
| NETD | ≤50mK@F1.0 @25℃ |
| Renk Paleti | Beyaz sıcak, siyah sıcak, sahte renk |

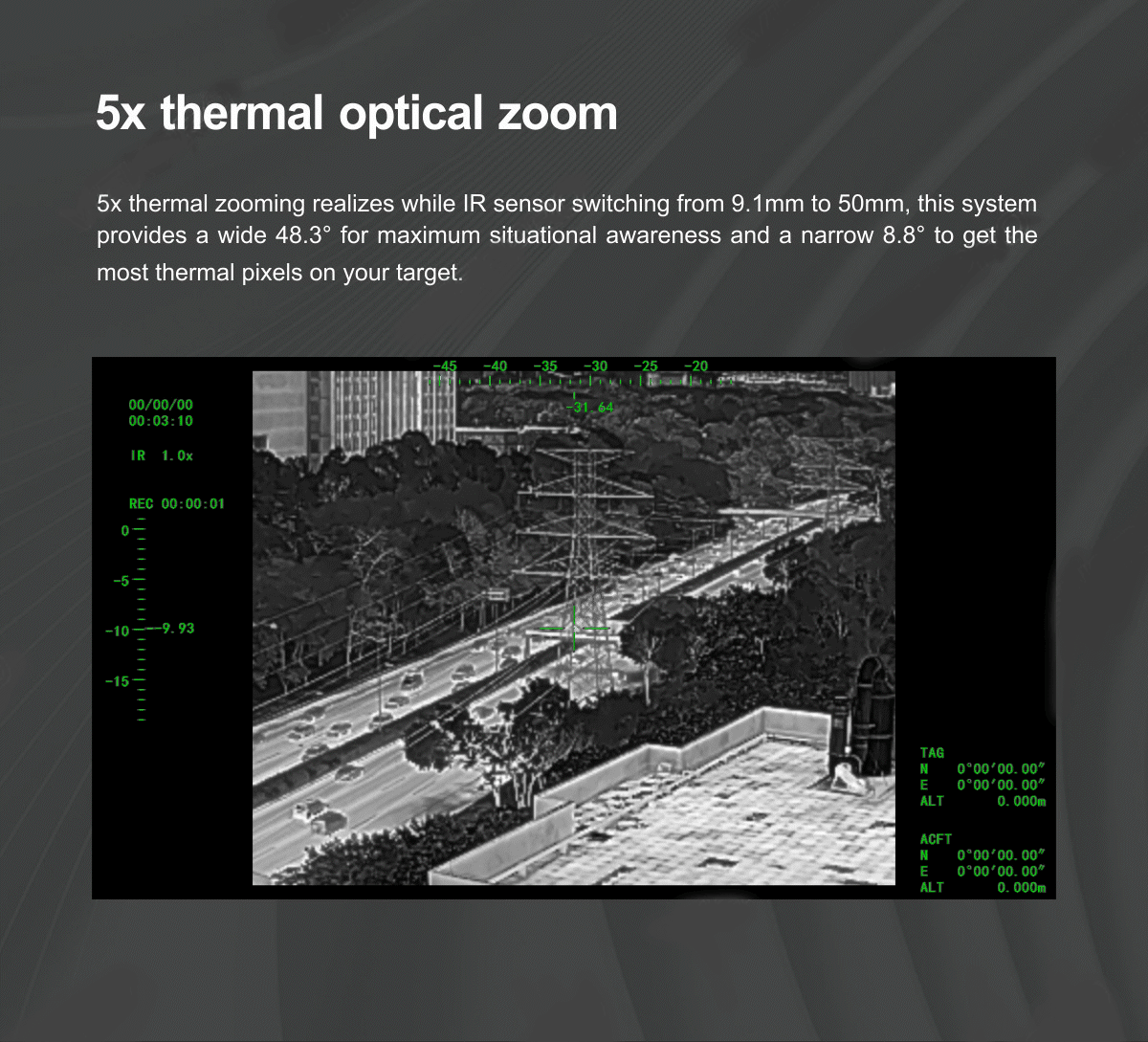

| Dijital Zoom | 1x ~ 8x |
| Odak Uzunluğu | 9.1mm |
|---|---|
| Diyafram | F1.0 |
| Yatay Görüş Alanı (FOV) | 48.3° |
| Dikey Görüş Alanı (FOV) | 38.6° |
| Algılama Mesafesi (İnsan: 1.8×0.5m) | 379 metre |
| Tanıma Mesafesi (İnsan: 1.8×0.5m) | 95 metre |
| Doğrulama Mesafesi (İnsan: 1.8×0.5m) | 47 metre |
| Algılama Mesafesi (Araç: 4.2×1.8m) | 1163 metre |
| Tanıma Mesafesi (Araç: 4.2×1.8m) | 291 metre |
| Doğrulama Mesafesi (Araç: 4.2×1.8m) | 145 metre |
| Çalışma Modu | Soğutmasız VOx uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör Pikseli | 640*512 |
| Piksel Boyutu | 12μm |
| Odaklama Yöntemi | Atermal prime lens |
| NETD | ≤40mK@F1.0 @25℃ |
| Renk Paleti | Beyaz sıcak, siyah sıcak, sahte renk |
| Sapma Pikseli Güncelleme Hızı | 30Hz |
|---|---|
| Sapma Pikseli Çıkış Gecikmesi | <30ms |
| Minimum Nesne Kontrastı | 5% |
| SNR | 4 |
| Minimum Nesne Boyutu | 16*16 piksel |
| Maksimum Nesne Boyutu | 256*256 piksel |
| Takip Hızı | ±48 piksel/kare |
| Nesne Hafıza Süresi | 100 kare |
| Hedef Türü | Araç ve insan |
|---|---|
| Eşzamanlı Algılama Miktarı | ≥ 10 hedef |
| Minimum Kontrast Oranı | 5% |
| Minimum Hedef Boyutu | 5×5 piksel |
| Araç Algılama Oranı | ≥85% |
| Yanlış Alarm Oranı | ≤10% |
| OSD | Gimbal'ın yaw ve pitch açısını, büyütmeyi, kart kayıt süresini, hava aracı GPS'ini ve irtifasını, tarih ve saati gösterir |
|---|---|
| Coğrafi Etiketleme | Resim exif'inde zamanı ve GPS koordinatını gösterir |
| Çevrimiçi Kart Okuma | HTTP resim veya video okuma |
| KLV (UDP) | Kart kaydı veya Viewlink video oynatma |
| ArduPilot / PX4 | Destekler (Mavlink protokolü ) Opsiyonel: Ardupilot Follow me özelliğini destekler |
| Video Birleştirme | IR1+IR2 / IR2+IR1 / IR1 / IR2 |
| Çift Video Akışı Çıkışı (opsiyonel) | Destekler (IR1 ve IR2 iki akış çıkışı, notlar: çift video akışı çıkışı etkinleştirildiğinde kayıt yapılamaz) |

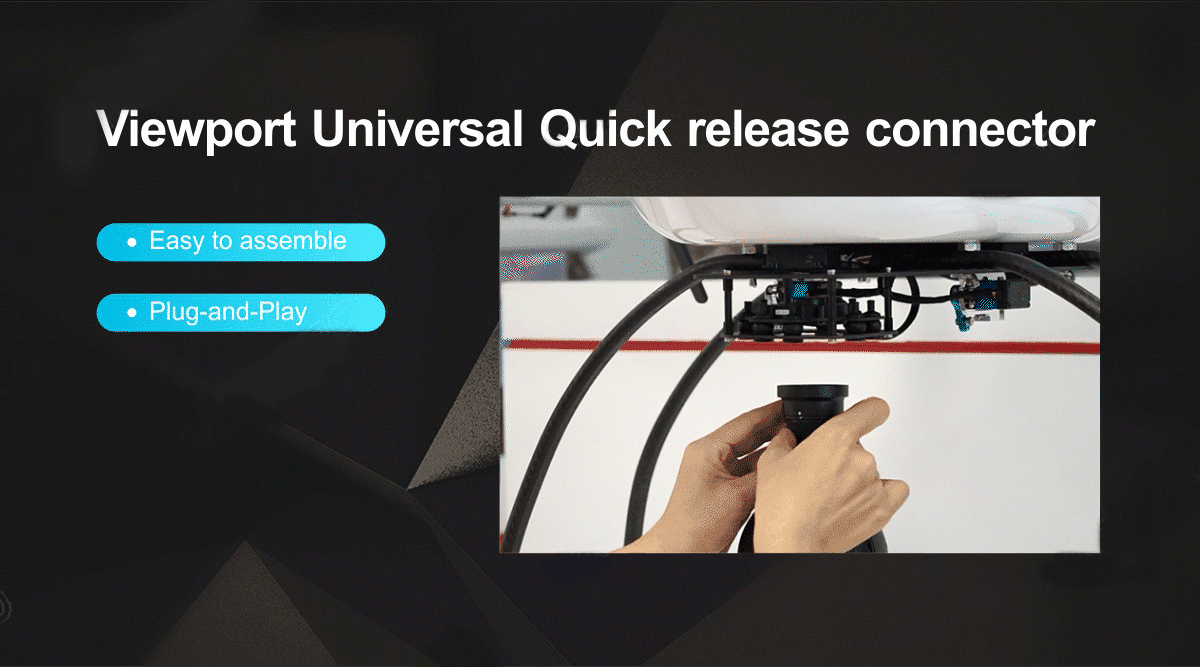

| Net Ağırlık | 720±10g (Görüntüleme portlu versiyon) |
|---|---|
| Ürün Ölçüleri | 114.5*105*171.8mm / 114.5*105*180.8mm (Görüntüleme portlu versiyon) |
| Aksesuarlar | 1 adet gimbal kamera cihazı, vidalar, alüminyum silindirler, sönümleme topları, sönümleme kartları, 1 adet USB - TTL kablosu / Köpük yastıklı yüksek kaliteli plastik kutu |
| Brüt Ağırlık | 1820g |
| Paket Ölçüleri | 300*250*200mm |
