Description
| Donanım Parametreleri | |
|---|---|
| Çalışma voltajı | 16V |
| Giriş voltajı | 4S ~ 6S (14.8V~25.2V) |
| Dinamik akım | 530~1000mA @ 16V |
| Güç tüketimi | 8.5W ~ 16W |
| Çalışma ortam sıcaklığı | -20℃ ~ +60℃ |
| IP Derecesi | IP43 |
| Çıkış | IP (RTSP/UDP 720p/1080p 30fps H264/H265) |
| Yerel depolama | SD kart (256G'ye kadar, class 10, FAT32) |
| TF kartında resim depolama formatı | JPG(1920*1080) |
| TF kartında video depolama formatı | MP4(1080P 30fps) |
| Kontrol metodu | TTL veya S.BUS (birini seçin, varsayılan TTL), ve TCP/UDP |
| Gimbal Özellikleri | |

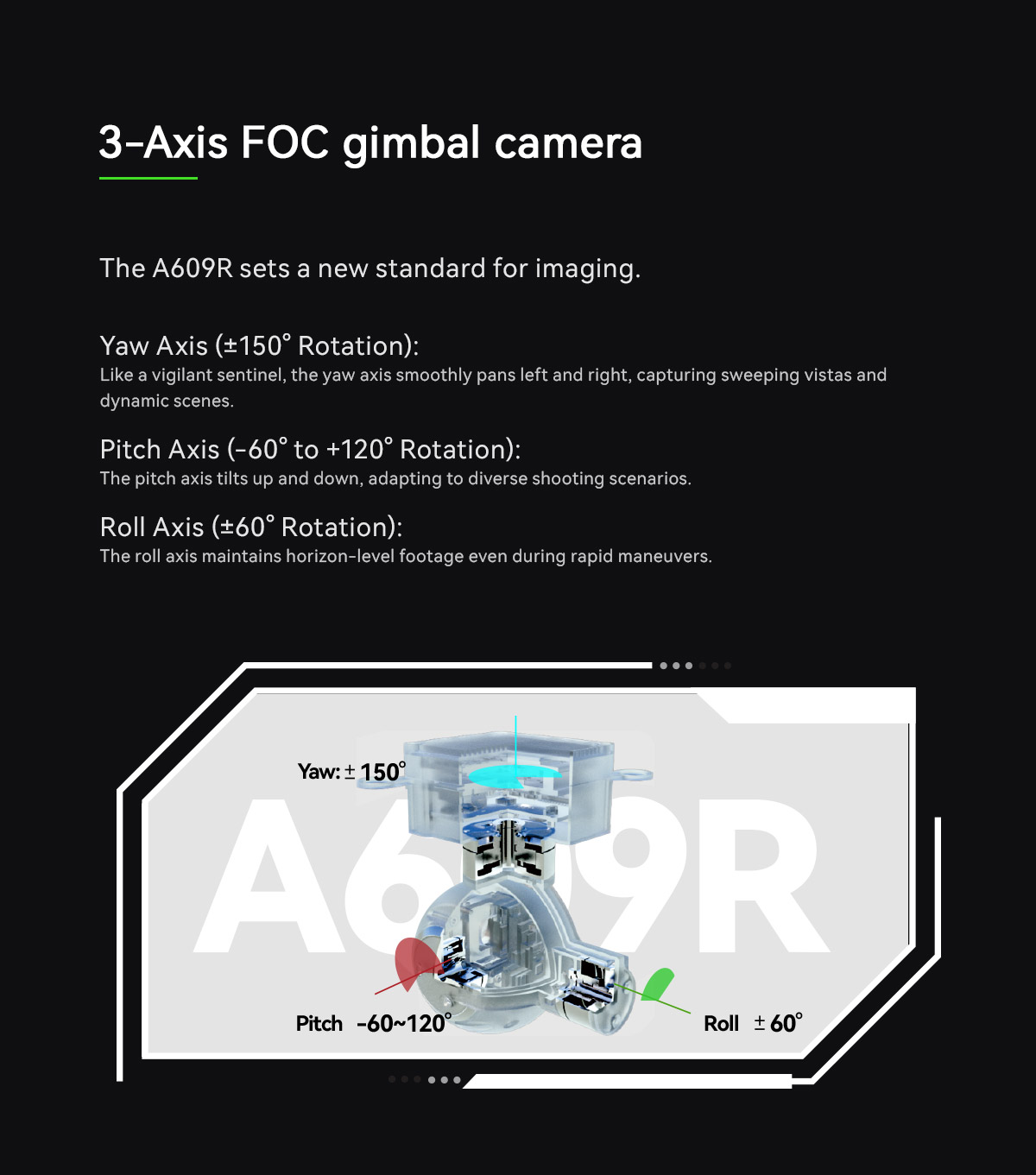

| Mekanik Menzil | Eğilme/Tilt: -45°～130°, Yuvarlanma/Roll: ±60°, Sapma/Pan: ±150° |
| Kontrol Edilebilir Menzil | Eğilme/Tilt: -40°～125°, Sapma/Pan: ±145° |
| Titreşim açısı | Eğilme/Yuvarlanma/Sapma: ±0.02° |
| Tek tuşla merkeze alma | √ |
| Görüntü Kamerası (EO) Özellikleri | |
| Görüntü Sensörü | 1/2.9″ CMOS Sensör |
| Görüntü pikseli | 2MP |
| Görüntü kalitesi | Full HD 1080 (1920*1080) |
| Odak Uzunluğu | 6mm |
| Dijital zoom | 1x~12x |
| Görüş Açısı (D,H,V) | FOV：D 60° H 50° V 28° |

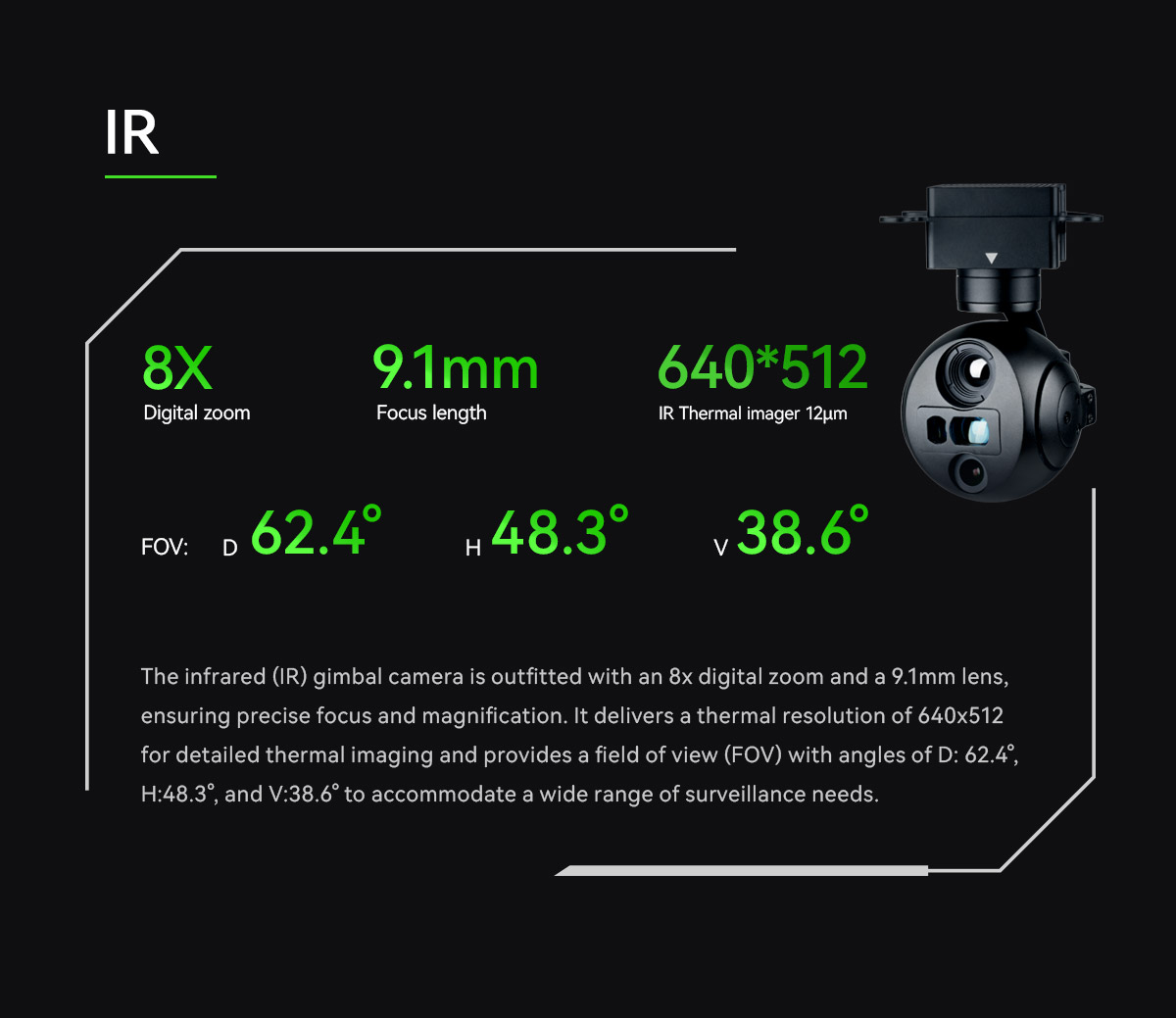

| Termal Görüntüleyici (IR) Özellikleri | |
| Odak Uzunluğu | 9.1mm |
| Yatay Görüş Alanı (FOV) | 48.3° |
| Dikey Görüş Alanı (FOV) | 38.6° |
| Köşegen Görüş Alanı (FOV) | 62.4° |
| Çalışma modu | Soğutmasız VOx uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör pikseli | 640*512 |
| Piksel boyutu | 12μm |
| Dijital zoom | 1x~8x |
| Odaklama metodu | Atermal ana lens |
| NETD | ≤40mK (@25℃,@F1.0) |

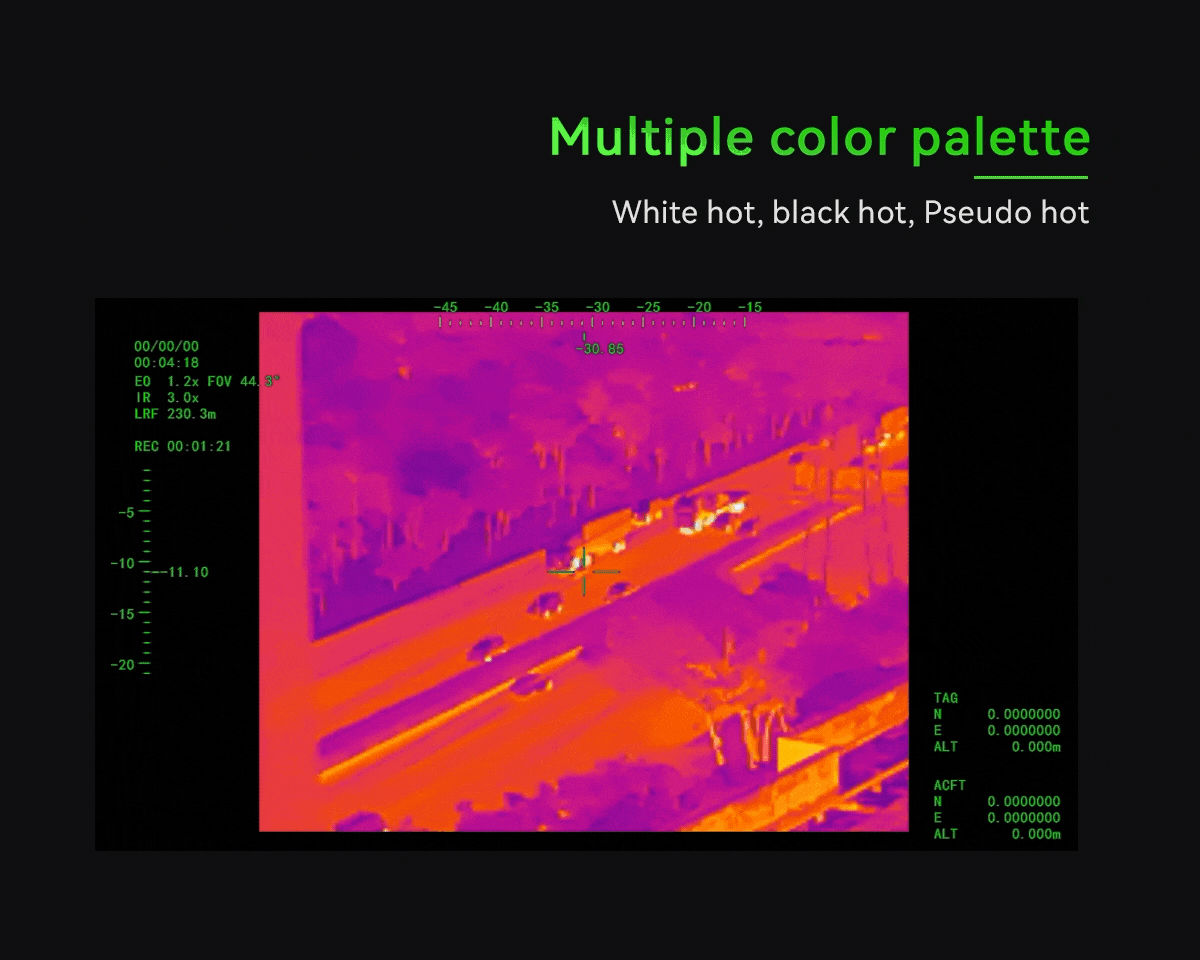

| Renk paleti | Beyaz, siyah, yalancı renk (pseudo color) |

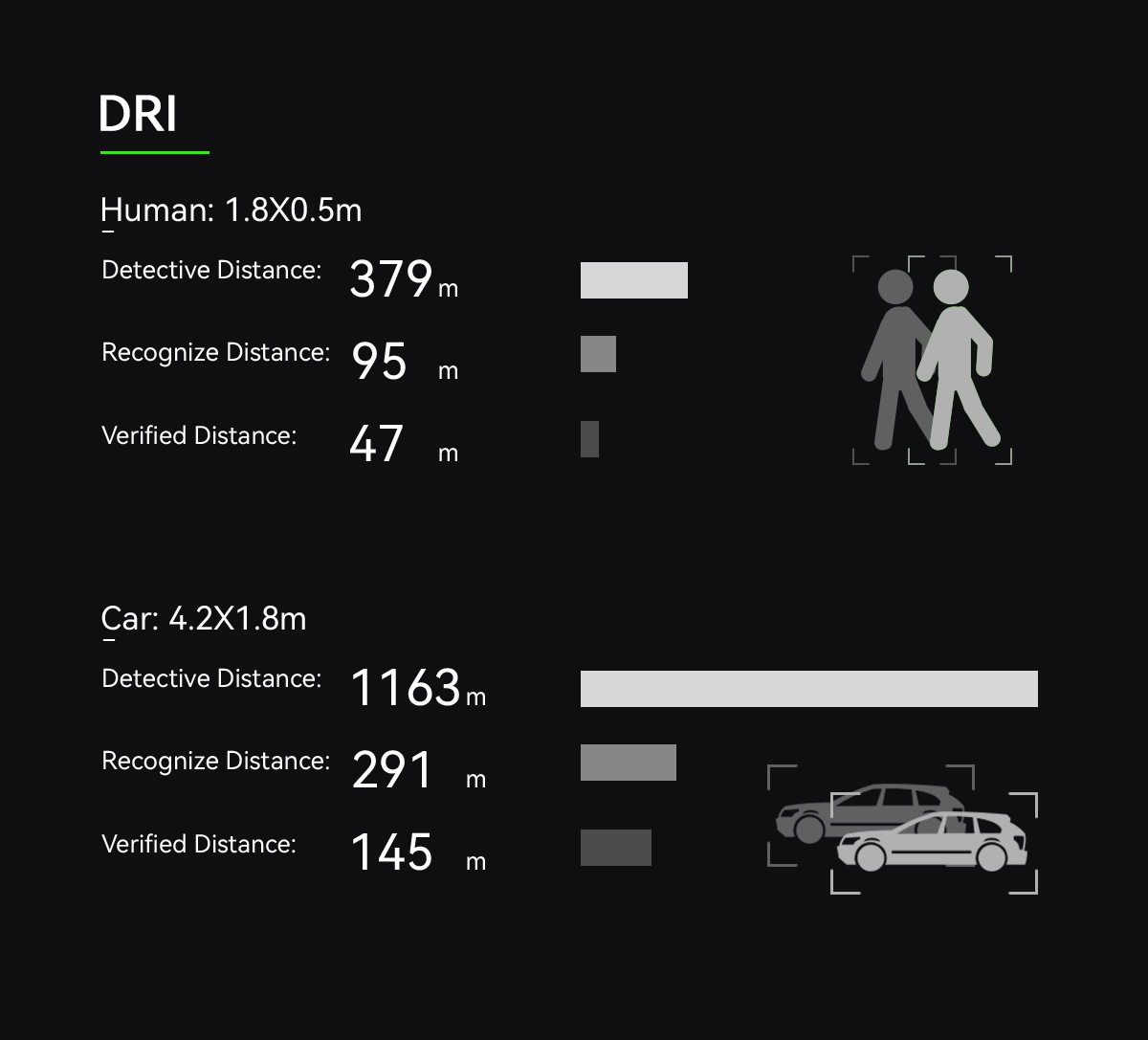

| Tespit Mesafesi (İnsan: 1.8×0.5m) | 379 metre |
| Tanıma Mesafesi (İnsan: 1.8×0.5m) | 95 metre |
| Doğrulama Mesafesi (İnsan: 1.8×0.5m) | 47 metre |
| Tespit Mesafesi (Araç: 4.2×1.8m) | 1163 metre |
| Tanıma Mesafesi (Araç: 4.2×1.8m) | 291 metre |
| Doğrulama Mesafesi (Araç: 4.2×1.8m) | 145 metre |
| Radyometrik fonksiyon (Opsiyonel) | Tam ekran sıcaklık verisi çıkışını destekler |
| Opsiyonel menzil（-20℃~+150℃, +100℃~+550℃） | |
| ±2℃ veya okumanın ±%2'si (hangisi büyükse). | |

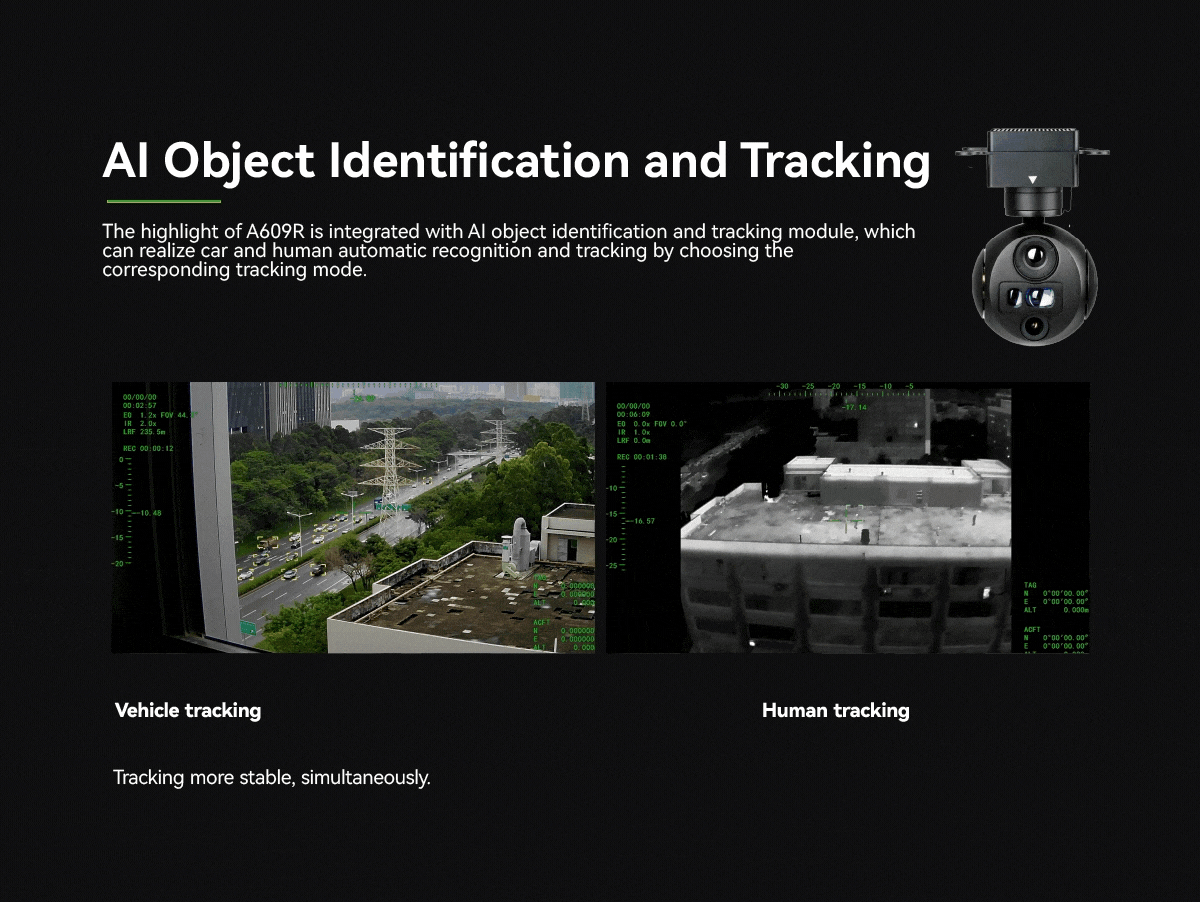

| Görüntü/Termal Kamera Nesne Takibi | |
| Sapma pikseli güncelleme hızı | 30Hz |
| Sapma pikseli çıkış gecikmesi | <30ms |
| Minimum nesne kontrastı | 5% |
| SNR (Sinyal-Gürültü Oranı) | 4 |
| Minimum nesne boyutu | 16*16 piksel |
| Maksimum nesne boyutu | 256*256 piksel |
| Takip hızı | ±48 piksel/kare |
| Nesne hafıza süresi | 100 kare |
| Görüntü/Termal Kamera Yapay Zeka (AI) Performansı | |
| Hedef tipleri | Araç ve insan |
| Eşzamanlı algılama miktarı | ≥ 10 hedef |
| Min. kontrast oranı | 5% |
| Min. hedef boyutu | 5×5 piksel |
| Araç algılama oranı | ≥85% |
| Yanlış alarm oranı | ≤10% |
| IR Lazer Mesafe Ölçer | |
| Menzil | 5~1200 metre |
| Doğruluk | 1m |
| Işık Huzmesi | 905nm atımlı lazer |
| Diverjans Açısı | ~6 mrad |
| Lazer atım frekansı | 1~4Hz |
| Konum Çözünürlüğü | Hedefin enlem ve boylamı |
| Mesafe Ölçer | Ekranın merkezindeki nesne ile lazer mesafe ölçer arasındaki mesafeyi ölçer |
| Özellikler | |

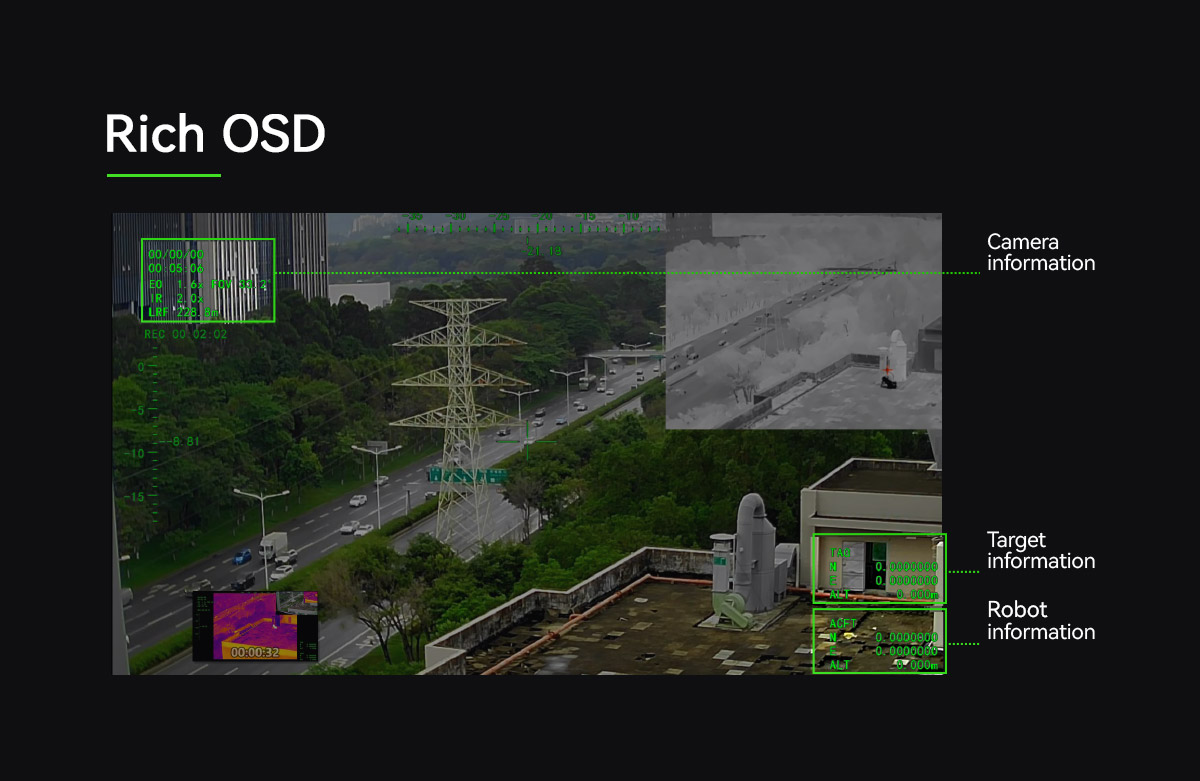

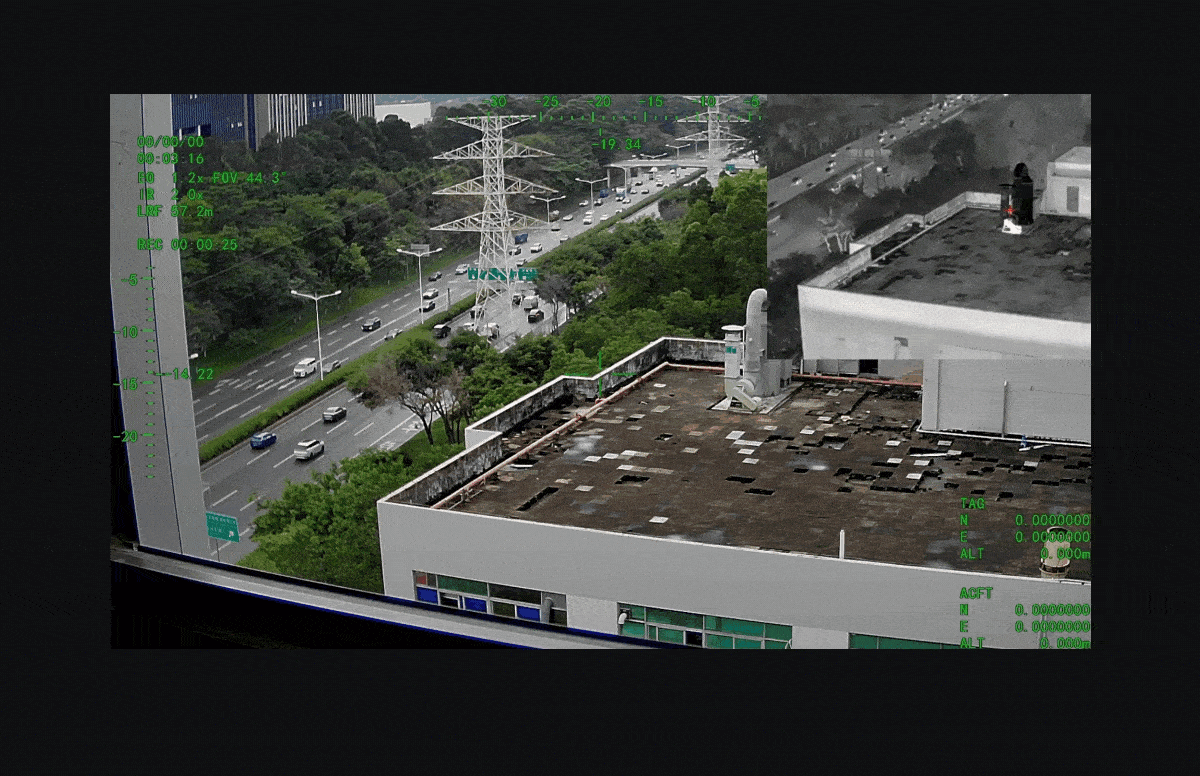

| Ekran Görüntüsü (OSD) | Gimbalin sapma ve eğilme açısını, büyütme oranını, mesafe ölçüm değerini, kart kayıt süresini, hava aracının GPS ve irtifasını, hedef mesafe noktası GPS ve irtifasını, tarih ve saati gösterir |
| Coğrafi etiketleme (Geotagging) | Resim exif verilerinde zaman ve GPS koordinatını gösterir |

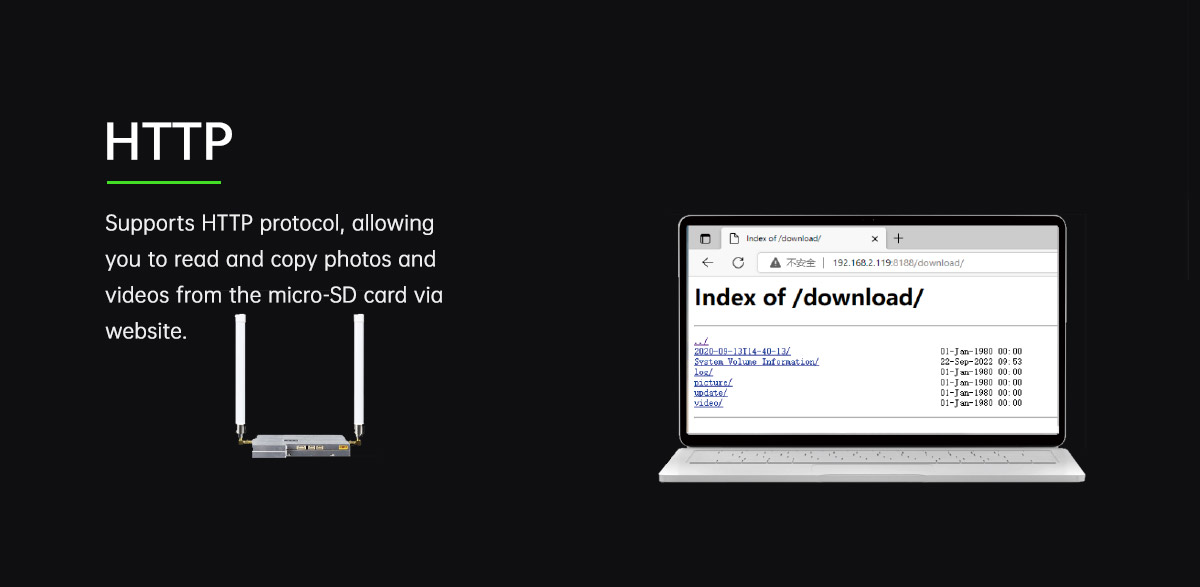

| Çevrimiçi kart okuma | HTTP ile resim veya video okuma |

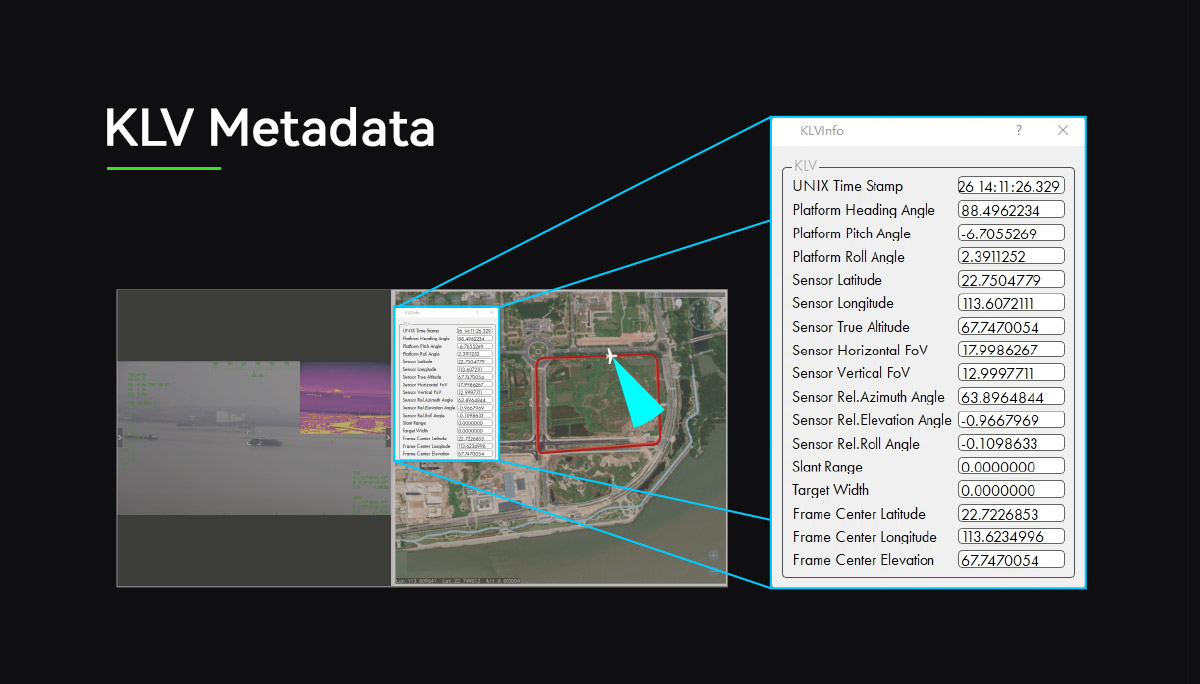

| KLV (UDP) | Kart kaydı veya Viewlink video oynatma |
| ArduPilot / PX4 |
Destekler (Mavlink protokolü) Opsiyonel: Ardupilot Beni Takip Et (Follow me) özelliğini destekler |

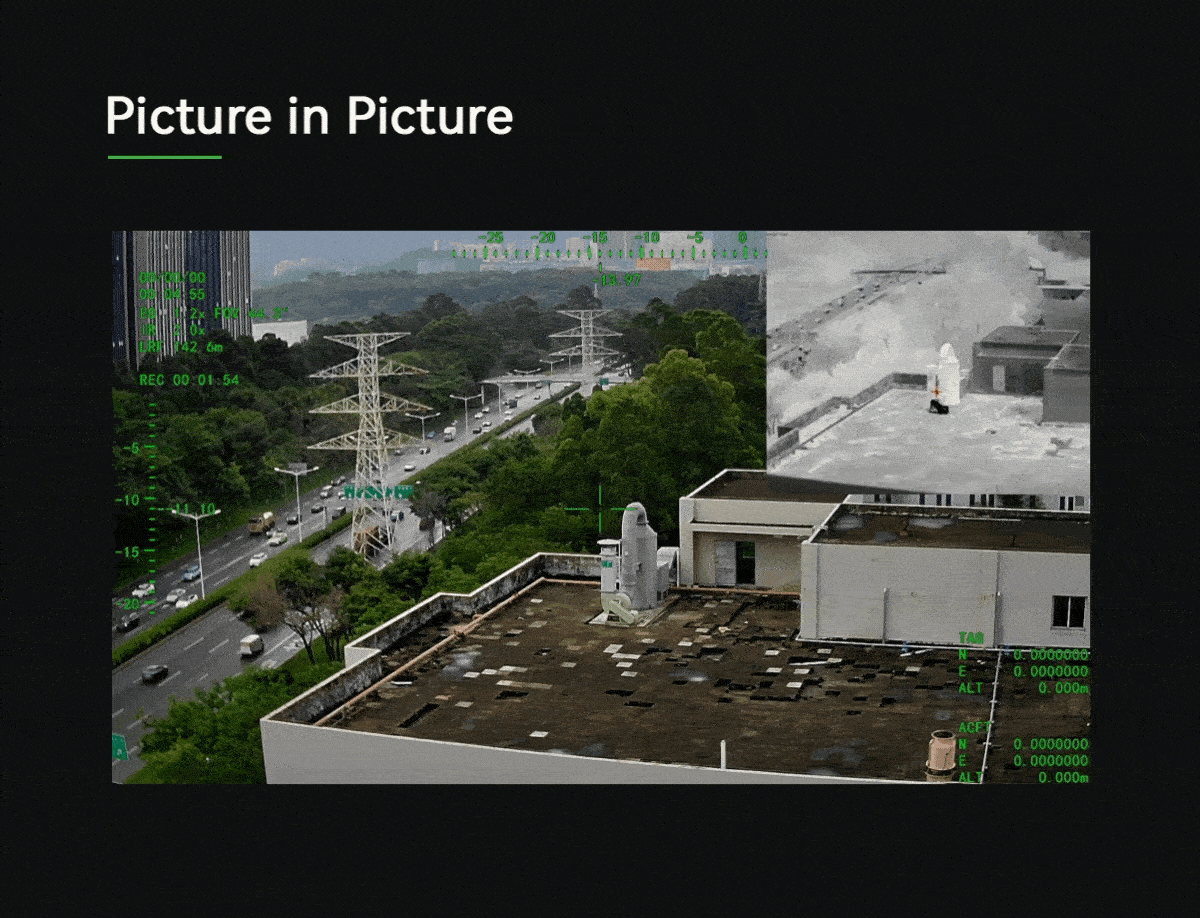

| Video birleştirme | EO+IR /IR+EO /EO /IR |
| Çift video akışı çıkışı (opsiyonel) | Destekler (EO ve IR iki akış çıkışı, not: çift video akışı çıkışı etkinleştirildiğinde kayıt yapılamaz) |
| Paketleme Bilgileri | |

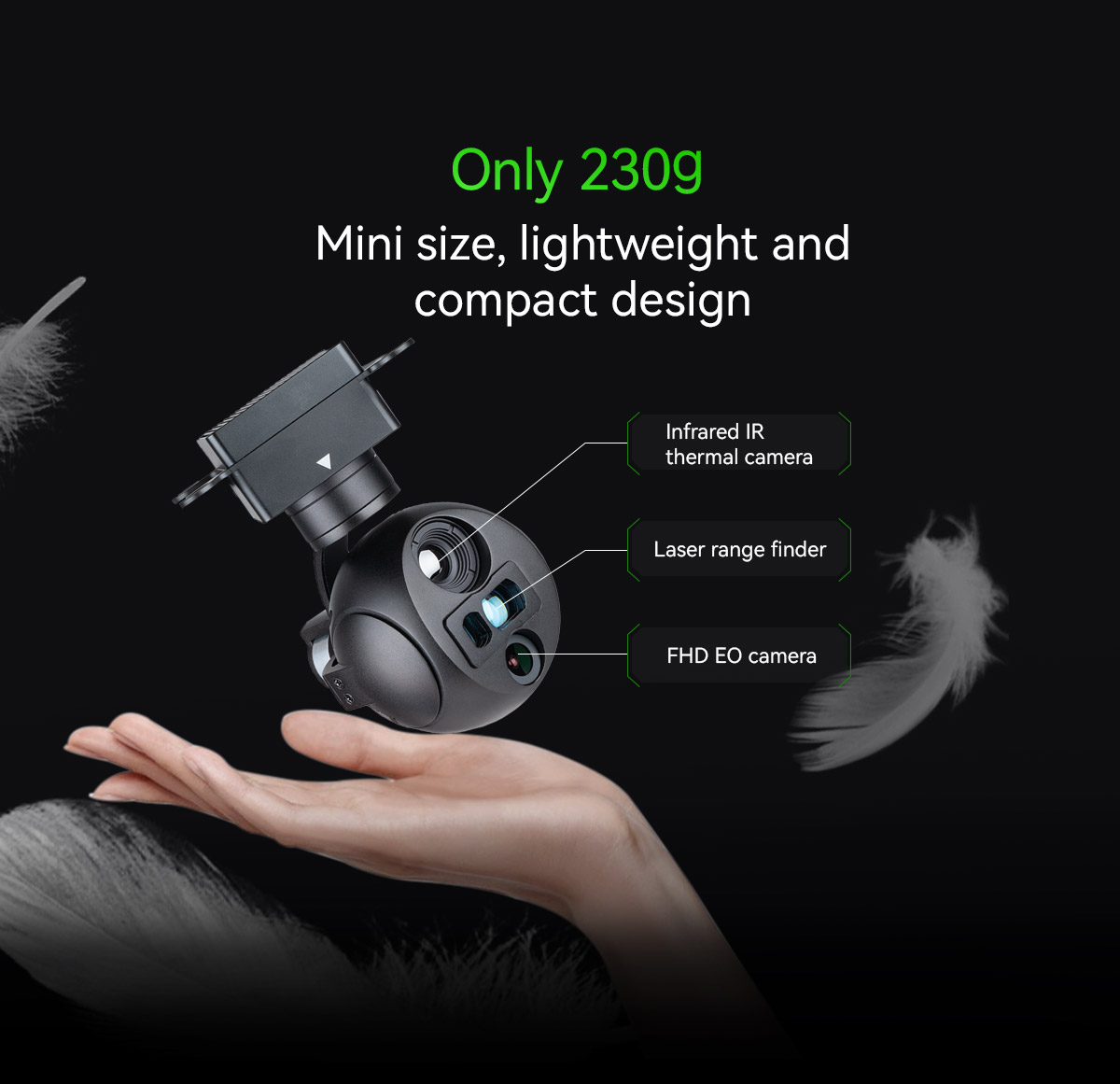

| Net Ağırlık (N.W.) | 235±10g |
| Ürün ölçüleri (meas.) | 78*62*106.2mm |
| Aksesuarlar | vidalar, USB'den TTL'ye kablo, güç kablosu, Çok fonksiyonlu kablo, Ethernet kablosu, Köpük yastıklı yüksek kaliteli kutu |
