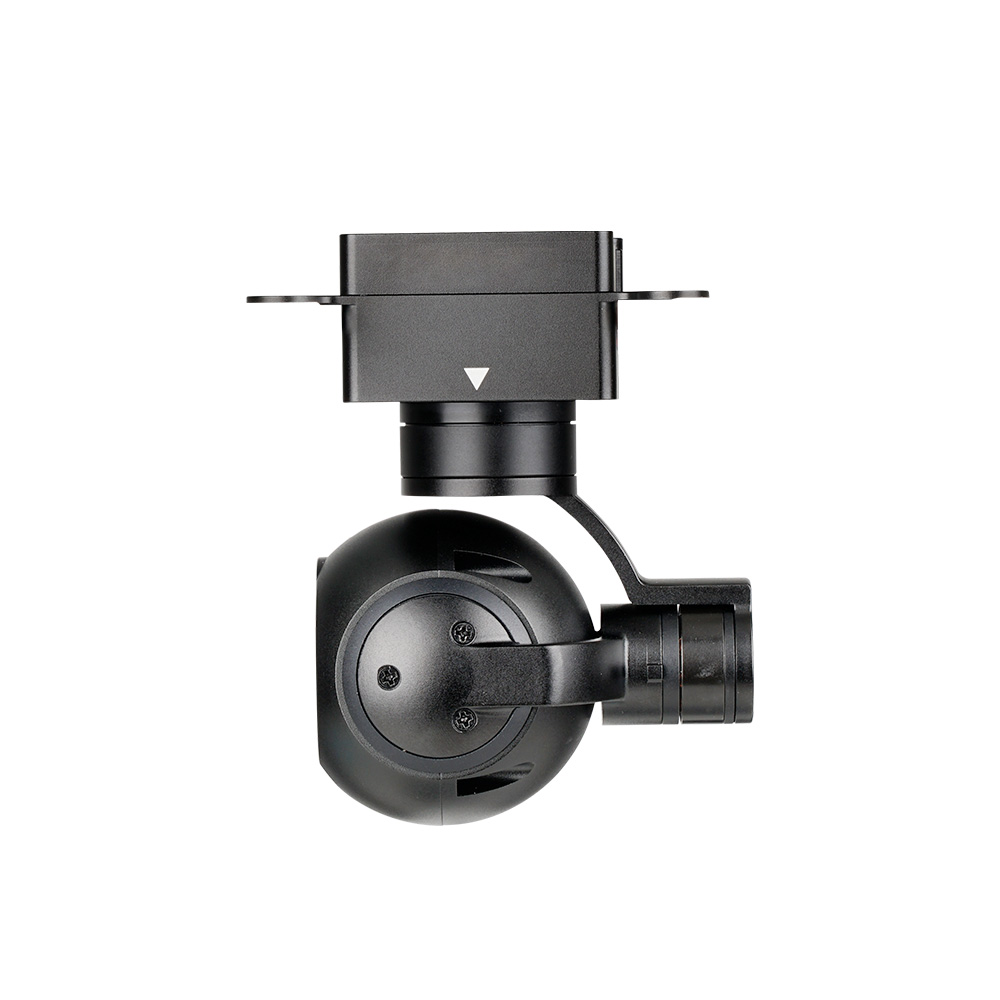

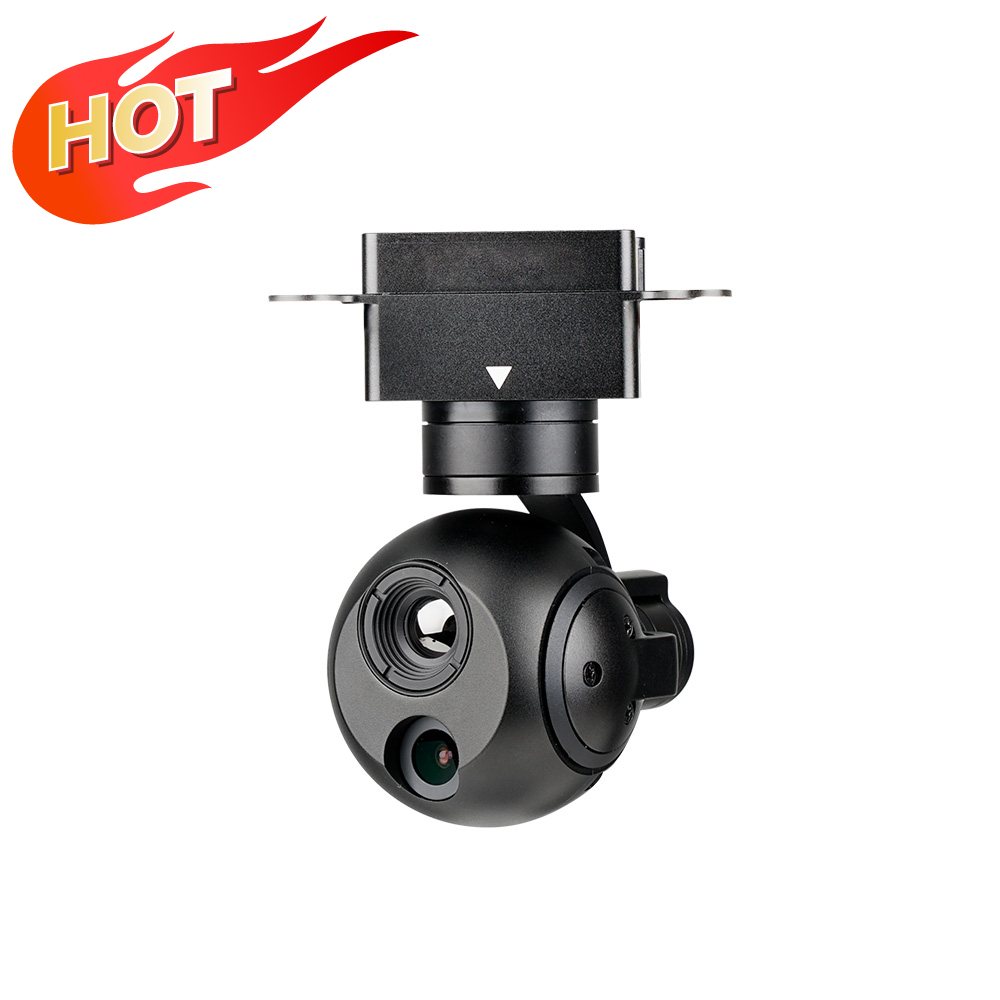

A609 3-Axis Micro Prime Lens EO/IR AI Tracking Gimbal Camera

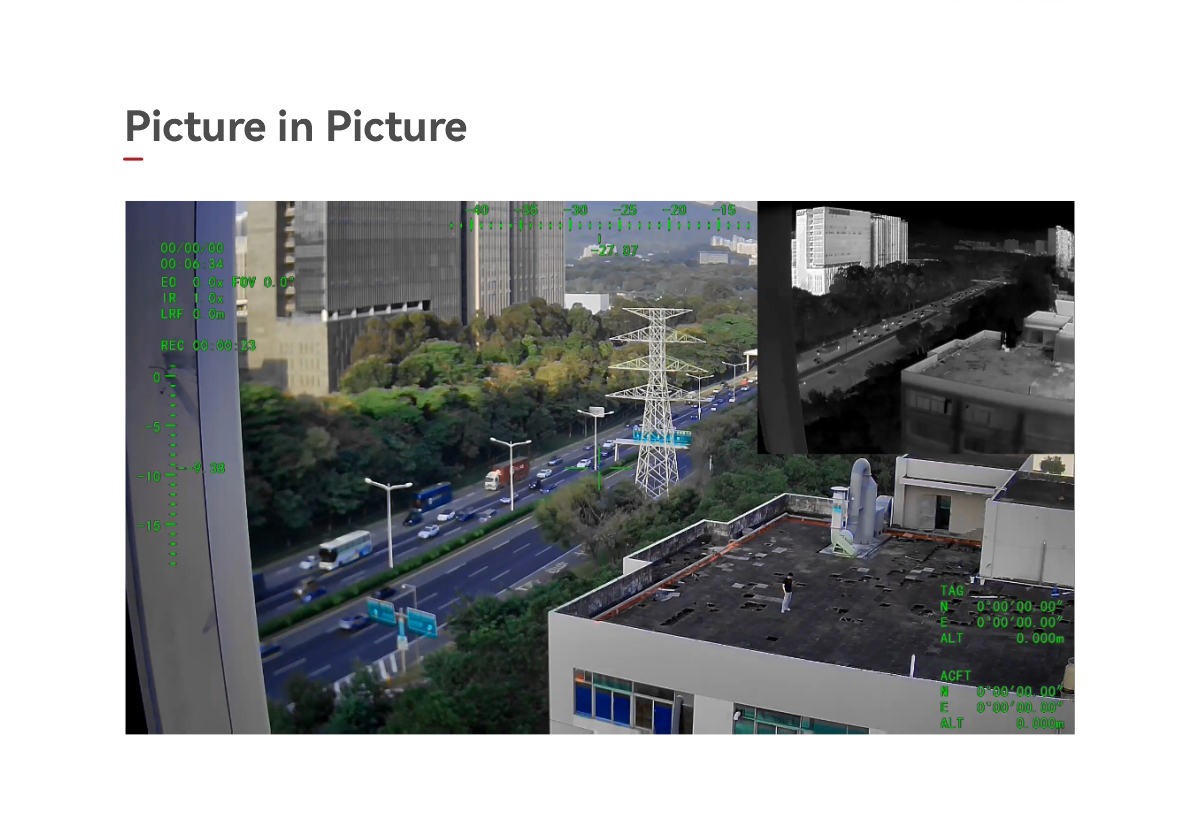

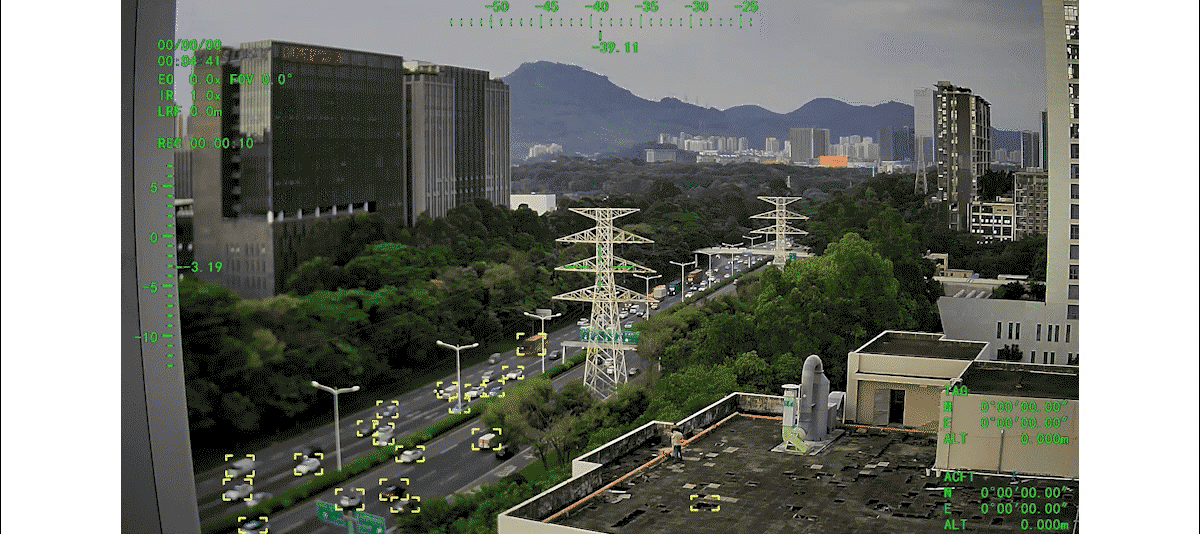

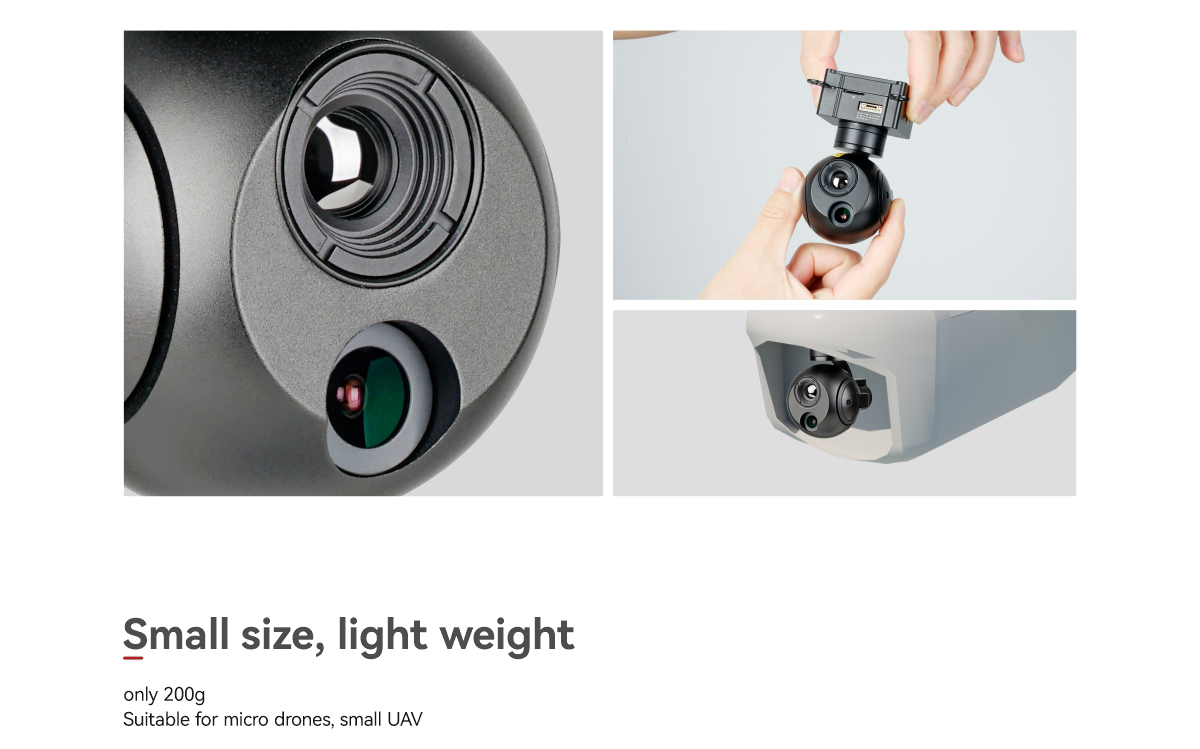

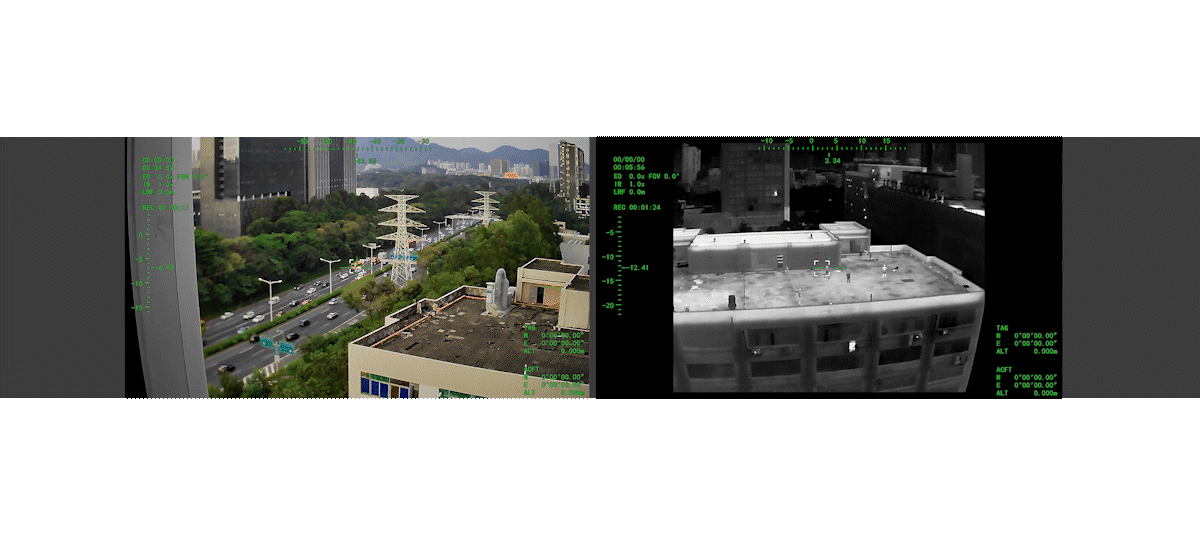

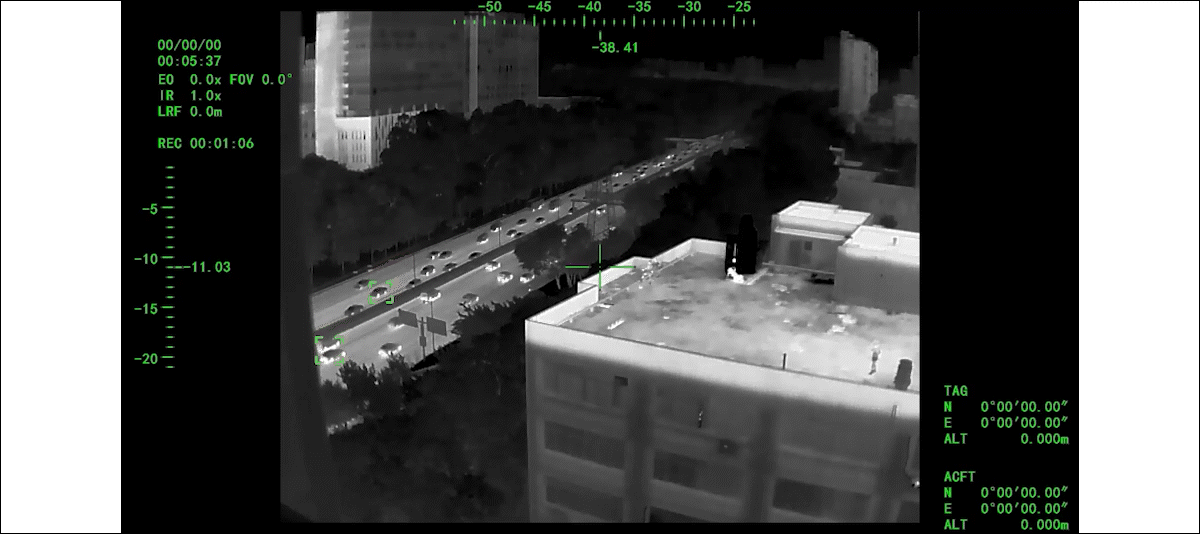

Crafted from CNC aluminum alloy, weighing only 200g, it offers a robust and lightweight design.3-Axis FOC Gimbal: Ensures stability and precision for accurate imaging. EO (Electro-Optical): 6mm prime lens, 12x digital zoom, 2MP sensor, and 1080p Full HD with a 50° field of view. IR (Infrared): 9.1mm focus length, 8x digital zoom, 640*512 thermal imaging (12μm), and a 51.9° field of view. Includes various color palettes, Picture-in-Picture mode, and object detection at long distances. AI Object Identification & Tracking: Automatically recognizes and tracks cars and humans with versatile tracking modes.
Description
| Donanım Parametreleri | |
|---|---|
| Çalışma voltajı | 16V |
| Giriş voltajı | 4S ~ 6S |
| Çıkış voltajı | 5V (PWM ile bağlantı) |
| Dinamik akım | 450~1000mA @ 16V |
| Çalışma ortam sıcaklığı | -20℃ ~ +60℃ |

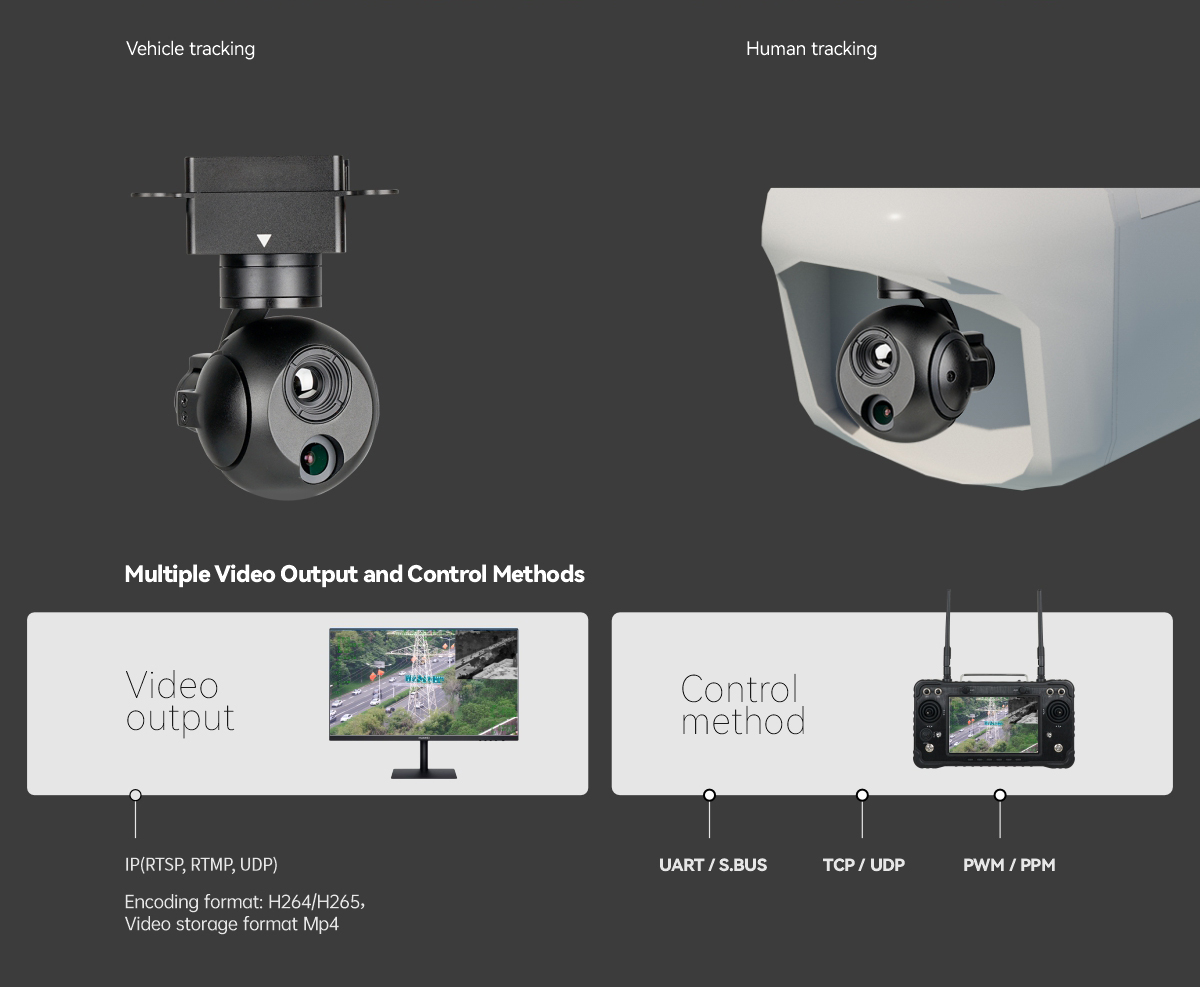

| Çıkış | IP (RTSP/UDP 720p/1080p 30fps) |
| Yerel depolama | SD kart (128G'ye kadar, class 10, FAT32) |
| Fotoğraf depolama formatı | JPG(1920*1080) |
| Video depolama formatı | MP4 (1080P 30fps) |

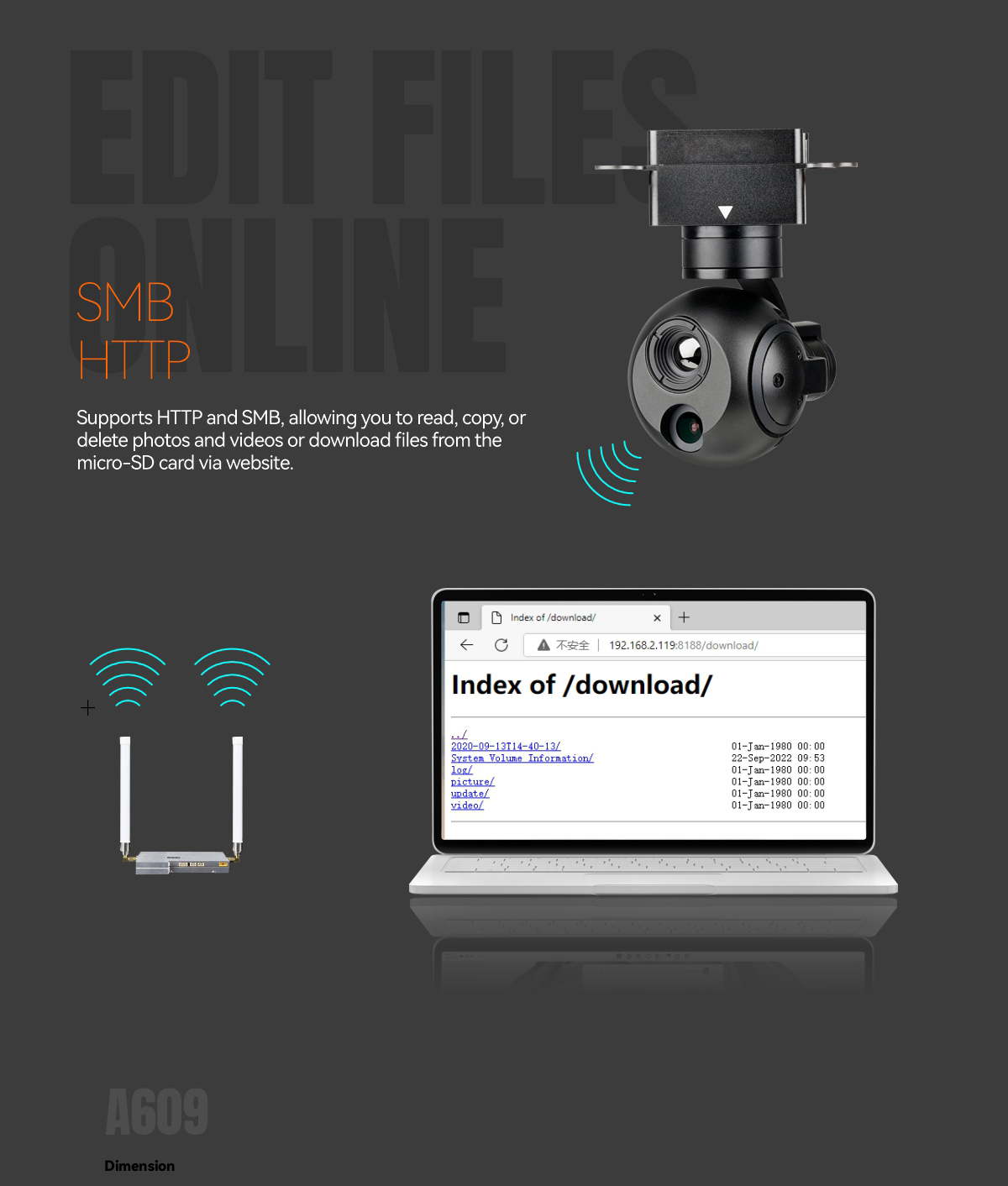

| Çevrimiçi kart okuma | HTTP ile resim okuma |

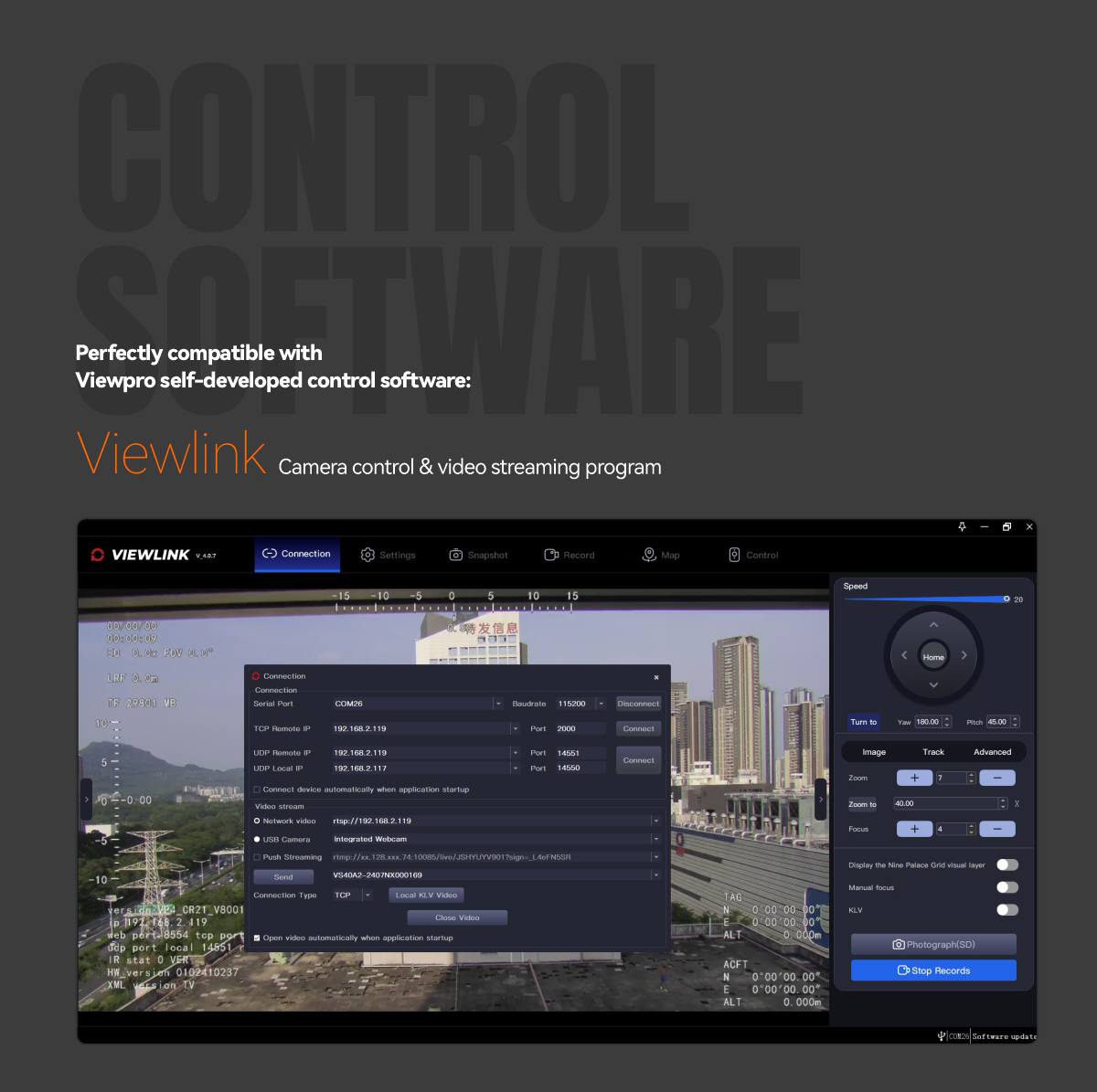

| Kontrol metodu | TTL veya S.BUS (birini seçin, varsayılan TTL)/ TCP/UDP |
| Coğrafi etiketleme (Geotagging) | Destekler, resim exif verilerinde zaman ve GPS koordinatını gösterir |
| Gimbal Özellikleri | |
| Yapısal tasarım açı aralığı | Eğilme/Tilt: -60°～120°, Yuvarlanma/Roll: ±60°, Sapma/Pan: ±150° |
| Yazılım tasarım açı aralığı | Eğilme/Tilt: -45°～115°, Sapma/Pan: ±140° |
| Titreşim açısı | Eğilme/Yuvarlanma/Sapma: ±0.02° |
| Tek tuşla merkeze alma | √ |
| Görüntü Kamerası (EO) Özellikleri | |
| Görüntü Sensörü | 1/2.9″ CMOS Sensör |
| Görüntü pikseli | 2MP |
| Görüntü kalitesi | Full HD 1080 (1920*1080) |
| Lens | Odak Uzaklığı 6mm |
| Dijital zoom | 1~12x |
| Görüş Açısı (D,H,V) | FOV：D 60° H 50° V 28° |

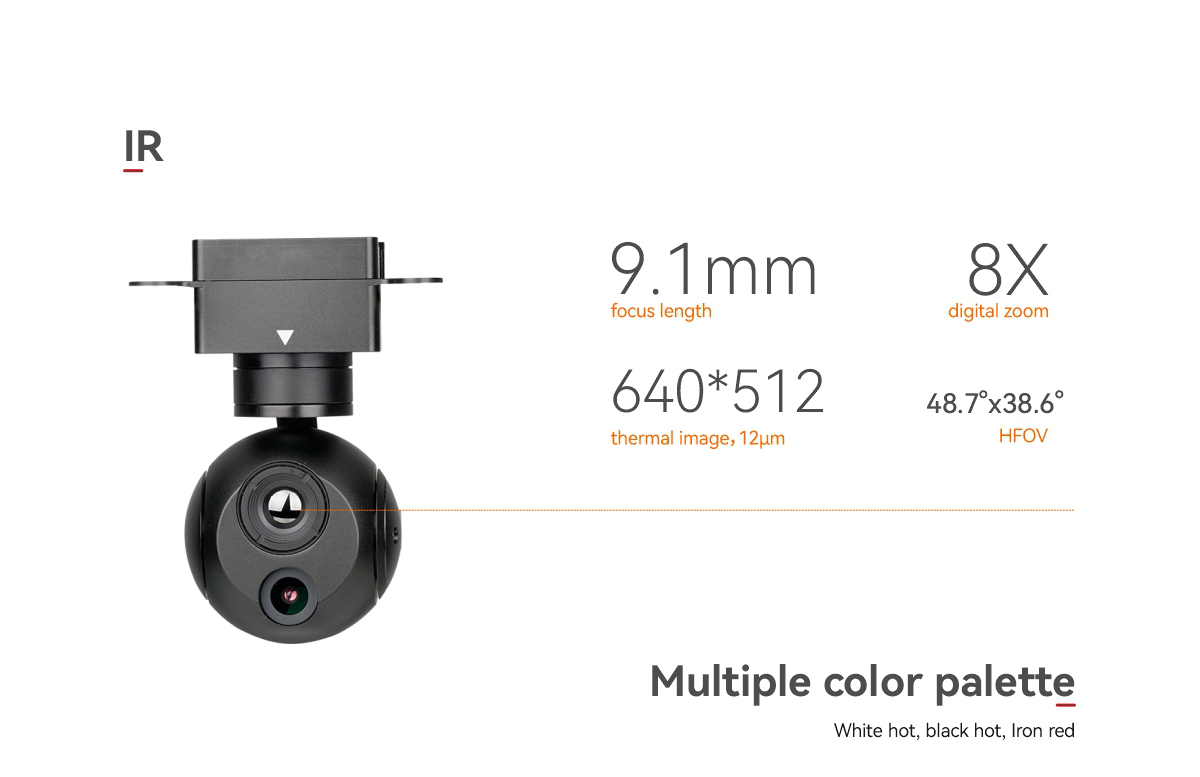

| Termal Görüntüleyici (IR) Özellikleri | |
| Odak Uzaklığı | 9.1mm |
| Yatay Görüş Alanı (FOV) | 48.3° |
| Dikey Görüş Alanı (FOV) | 38.6° |
| Köşegen Görüş Alanı (FOV) | 62.4° |
| Tespit Mesafesi (İnsan: 1.8×0.5m) | 379 metre |
| Tanıma Mesafesi (İnsan: 1.8×0.5m) | 95 metre |
| Doğrulama Mesafesi (İnsan: 1.8×0.5m) | 47 metre |

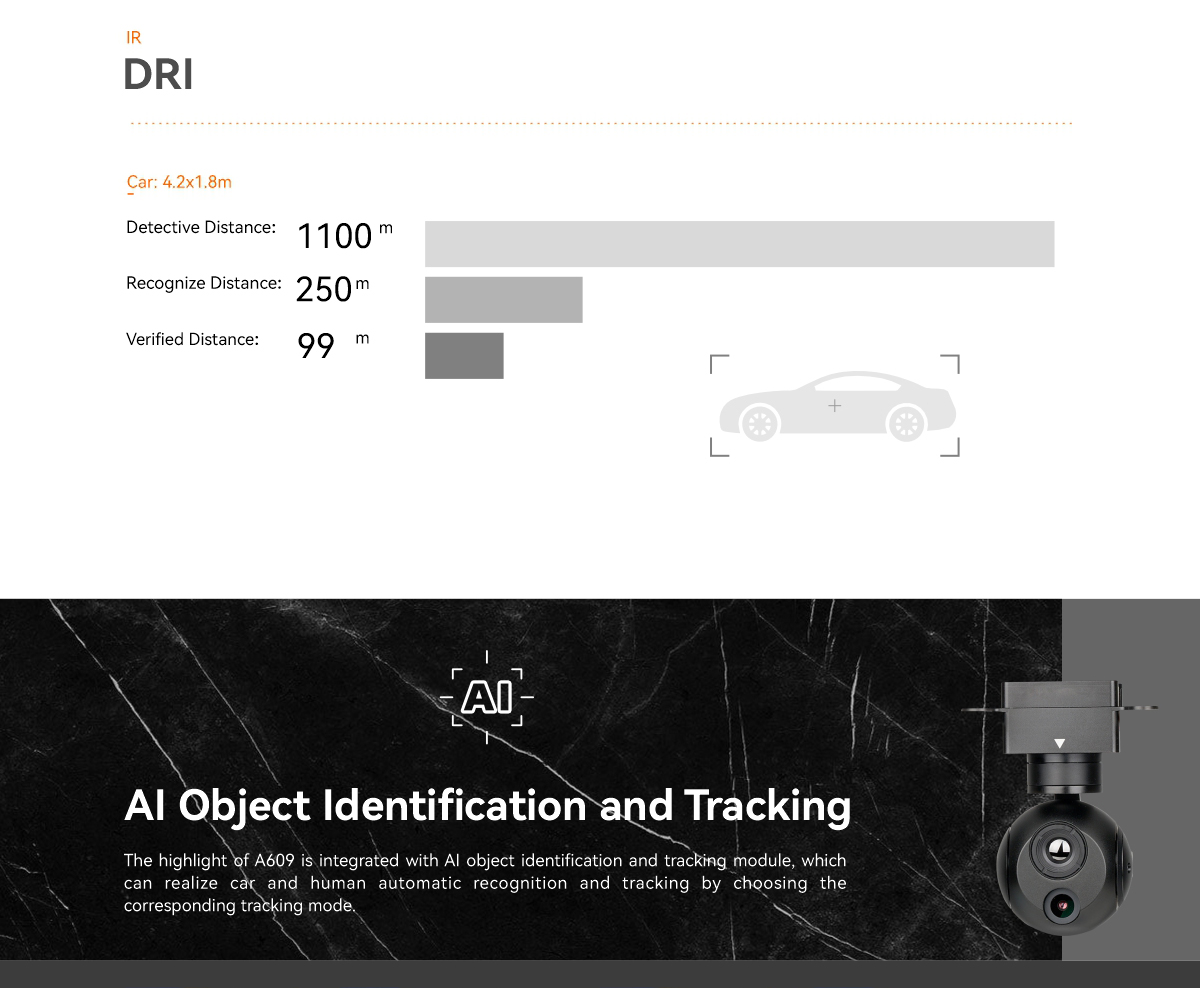

| Tespit Mesafesi (Araç: 4.2×1.8m) | 1163 metre |
| Tanıma Mesafesi (Araç: 4.2×1.8m) | 291 metre |
| Doğrulama Mesafesi (Araç: 4.2×1.8m) | 145 metre |
| Çalışma modu | Soğutmasız VOx uzun dalga (8μm~14μm) termal görüntüleyici |
| Dedektör pikseli | 640*512 |
| Piksel boyutu | 12μm |
| Dijital zoom | 1~8x |
| Odaklama metodu | Atermal ana lens |
| NETD | ≤50mK@F1.0 @25℃ |
| Renk paleti | Beyaz, siyah, yalancı renk (pseudo color) |
| Senkronizasyon/Düzeltme zamanı | Evet |
| Radyometrik fonksiyon | Opsiyonel |
| Görüntü/Termal Kamera Nesne Takibi | |
| Sapma pikseli güncelleme hızı | 30Hz |
| Sapma pikseli çıkış gecikmesi | <30ms |
| Minimum nesne kontrastı | 5% |
| SNR (Sinyal-Gürültü Oranı) | 4 |
| Minimum nesne boyutu | 16*16 piksel |
| Maksimum nesne boyutu | 256*256 piksel |
| Takip hızı | ±48 piksel/kare |
| Nesne hafıza süresi | 100 kare |
| Görüntü/Termal Kamera Yapay Zeka (AI) Performansı | |
| Hedef tipleri | Araç ve insan |
| Eşzamanlı algılama miktarı | ≥ 10 hedef |
| Min. kontrast oranı | 5% |
| Min. hedef boyutu | 5×5 piksel |
| Araç algılama oranı | ≥85% |
| Yanlış alarm oranı | ≤10% |
| Paketleme Bilgileri | |
| Net Ağırlık (N.W.) | 195±10g |

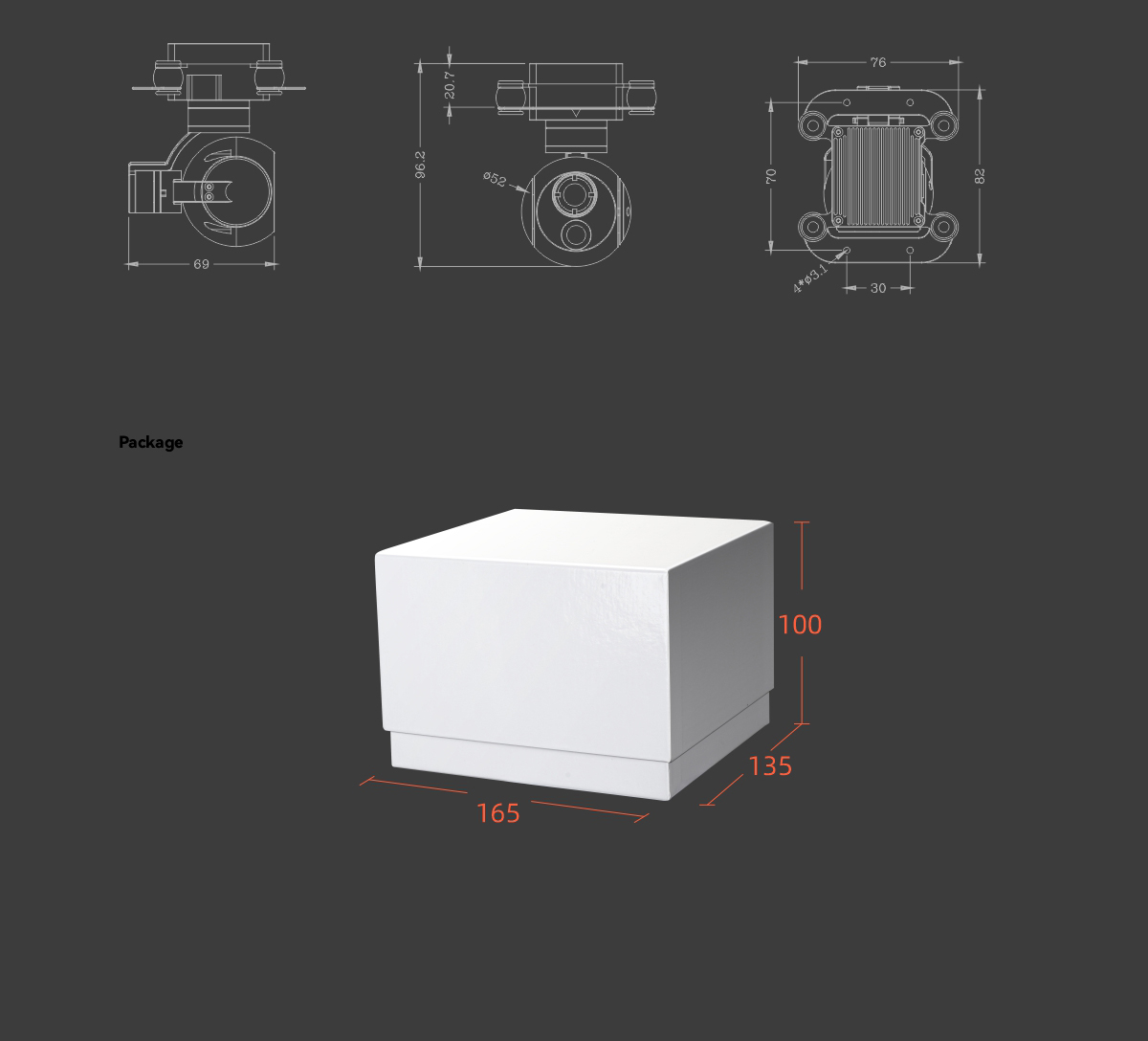

| Ürün ölçüleri (meas.) | 69*52*96.2mm |
| Aksesuarlar | 1 adet gimbal kamera cihazı, vidalar, USB'den TTL'ye kablo / Köpük yastıklı yüksek kaliteli kutu |
